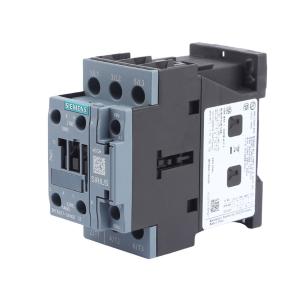

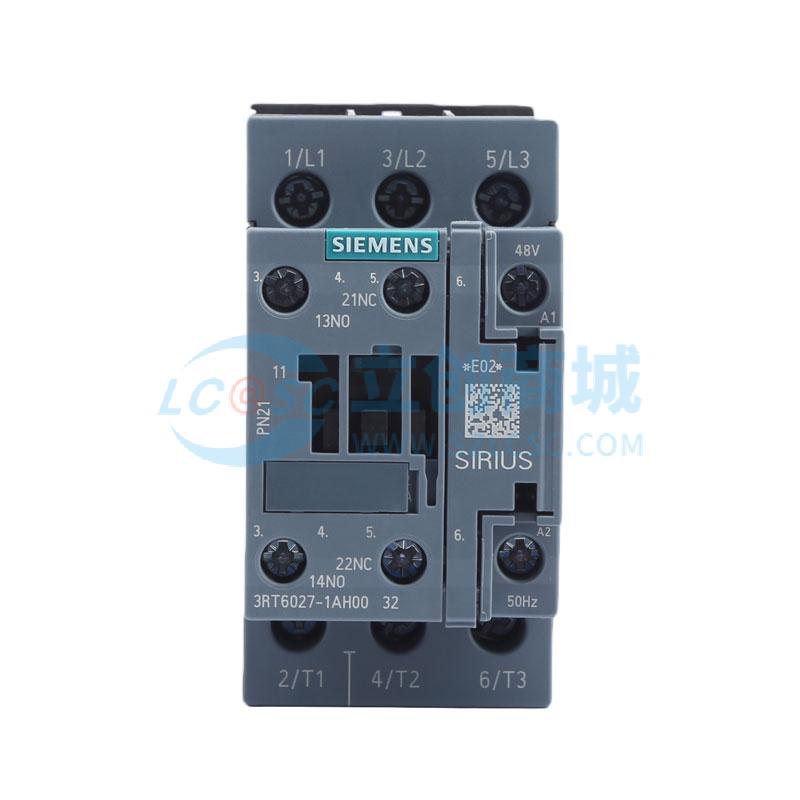

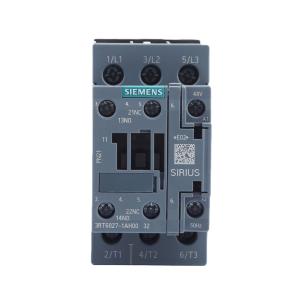

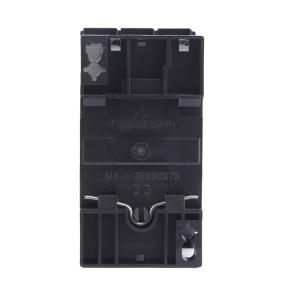

SIEMENS(德国西门子) 3RT5/6交流接触器(交流线圈)3RT60271AH00

工业品

价格：￥131.03价格含税（税率13%）

品牌名称: SIEMENS(德国西门子)
商品型号: 3RT60271AH00
商品编号: C5249859
商品毛重: 437克(g)

广东仓0

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交2单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌与系列：德国西门子（SIEMENS）SIRIUS系列3RT60271AH00交流接触器，交流线圈驱动，控制电压48V AC 50Hz，结构尺寸S0，螺丝端子连接，适配工业级负载控制需求。

1 电气性能：绝缘电压690V，抗冲击电压6kV，安全隔离电压（线圈与主触点间）400V；主电路3极设计，AC-3使用类别下400V时额定功率15kW、电流32A，AC-1时40℃环境50A、60℃42A，满足不同负载（如电机、电力分配）的切换与过载保护；辅助触点配置1个常开触点+1个常闭触点，AC-12时额定电流10A，适配信号控制、联锁保护等辅助回路需求。

2 机械性能：机械式使用寿命典型值10,000,000次（带辅助开关块同），空载运行频率5000次/小时，AC-1时开关频率1000次/小时、AC-3时750次/小时、AC-4时250次/小时，具备高可靠性与长寿命，适配频繁启停的工业场景。

3 环境适应性：运行环境温度范围-25℃至+60℃，存放温度-55℃至+80℃，安装高度≤2000m，污染等级3，可在复杂工业环境（如车间、配电室）稳定运行；防护等级IP20，防止直径≥12mm的固体异物侵入，保障内部元件安全。

4 安装与接线：支持35mm DIN导轨螺丝固紧/扣接固紧，安装面可旋转±180°、倾斜±22.5°，单列式安装侧向间距0mm，适配紧凑安装空间；主电路可连接单芯/多芯线（线径范围1 - 10mm²），辅助电路适配线径0.5 - 2.5mm²，接线灵活且区分明确。

5 合规与认证：符合RoHS指令（2012年5月1日生效），满足环保要求，适配绿色工厂、合规生产场景。

使用场景 APPLICATIONS

适用于工业自动化与电力控制领域，典型场景包括：

1 电机控制：风机、水泵、压缩机、传送带等三相交流电机（如AC3类15kW/400V电机）的直接起动、停止或正反转控制，提供可靠的负载切换与过载保护。

2 电力分配：低压配电回路中电源的通断控制，实现电力分配、负载管理（如配电柜、配电箱内的电路切换），保障电力系统稳定运行。

3 自动化生产线：配合PLC、继电器等控制器，实现机器人、组装线、包装机等设备的顺序控制、联锁保护，确保生产线高效、安全运行。

4 电梯与起重设备：控制电梯曳引机、起重机起升/运行电机的启动、制动，满足频繁启停、重载切换的工况需求，保障设备安全可靠。

5 暖通空调（HVAC）：控制空调机组、冷却塔风机、供暖泵等设备的电机，实现温度、湿度的自动调节，适配-25℃至+60℃的宽温运行环境。

6 机床与设备：车床、铣床、注塑机等机床设备的主轴电机、冷却泵电机控制，提供精确的启停与过载保护，提升设备可靠性与使用寿命。

注意事项 PRECAUTIONS

安装与接线：

1 安装需在35mm DIN导轨上采用螺丝固紧或扣接固紧，可旋转±180°、倾斜±22.5°，但需确保安装面垂直，单列式安装时侧向间距保持0mm，避免影响散热与操作空间。

2 主电路与辅助电路需区分接线线径：主电路单芯/多芯线适配2×(1 - 2.5mm²)、2×(2.5 - 10mm²)（细芯线带端子时适配2×(1 - 2.5mm²)、2×(2.5 - 6mm²)、1×10mm²）；辅助电路单芯/多芯线适配2×(0.5 - 1.5mm²)、2×(0.75 - 2.5mm²)（细芯线带端子时同），避免线径不符导致发热、接触不良或设备损坏。

环境与负载：

1 运行环境温度需在-25℃至+60℃，安装高度≤2000m，存放温度-55℃至+80℃，超出范围需采取温控、降高措施（如加装散热装置、降低安装海拔）；污染等级3，需避免腐蚀性、导电性粉尘或液体侵入，防护等级IP20，禁止水溅或直径＜12mm的粉尘侵入。

2 控制线圈电压为48V AC 50Hz，接线前需确认控制电源电压，避免错接（如直流电源、其他交流电压）导致线圈烧毁或触点误动作。

短路保护与维护：

1 主电路短路保护需按负载类型选用熔断体：类型1（常规负载）用100A gL/gG熔断体（如NH 3NA、DIAZED 5SB、NEOZED 5SE），类型2（重载/频繁启动）用35A；辅助开关短路保护用10A gL/gG熔断体，避免错选导致设备损坏。

2 定期检查主触点、辅助触点的磨损情况（AC-3使用类别下建议关注触点温升）；机械寿命典型10,000,000次，电气寿命随负载类型与频率变化，需根据实际工况（如开关频率、负载电流）评估更换周期，避免超寿命运行导致故障。
