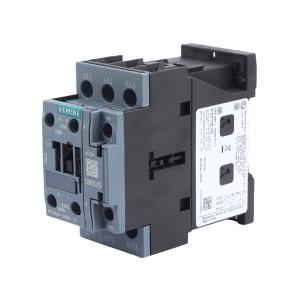

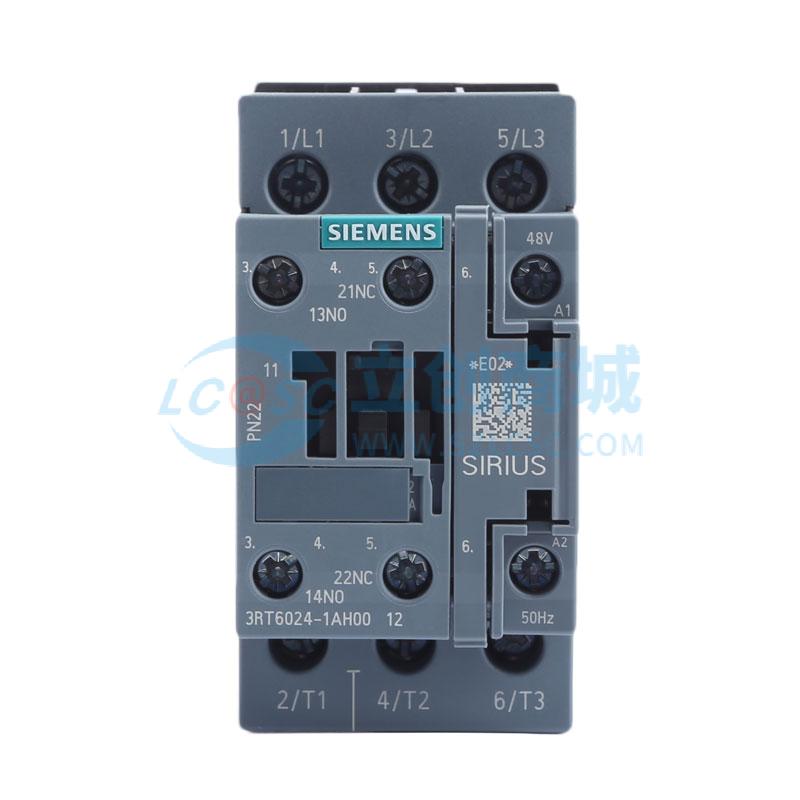

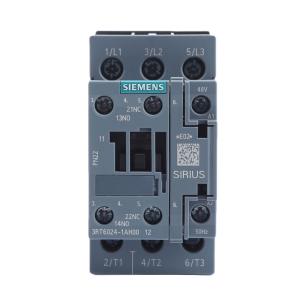

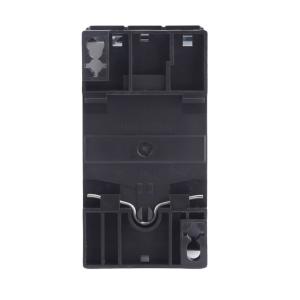

SIEMENS(德国西门子) 3RT5/6交流接触器(交流线圈)3RT60241AH00
- 工业品
价格：￥67.24价格含税（税率13%）
- 品牌名称
- SIEMENS(德国西门子)
- 商品型号
- 3RT60241AH00
- 商品编号
- C5249824
- 商品毛重
421克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌与系列：德国西门子（SIEMENS）SIRIUS系列，型号3RT60241AH00，属于3RT6交流接触器，交流线圈（AC 50Hz 48V）。
1
触点配置：3极主电路（3个常开+0个常闭），辅助电路1个常开+1个常闭触点。
2
安装方式：支持35mm DIN导轨螺丝/扣接固定，可垂直安装面旋转±180°、倾斜±22.5°，并排装配可行；尺寸为高度85mm、宽度45mm、深度97mm，单列式安装侧向间距0mm。
3
电气参数：绝缘电压690V，抗冲击电压6kV；AC3下400V时电流12A、功率5.5kW，AC1下690V/40℃电流40A、60℃时35A；辅助电路AC-12最大10A，AC-15下230V/10A、400V/3A、690V/1A；控制电压AC 50Hz 48V，起动视在功率65VA，停机视在功率7.6VA。
4
寿命与认证：机械式使用寿命典型1000万次转换周期，符合RoHS指令，防护等级IP20（正面防手指接触），镜像触点符合IEC 60947-4-1，UL/CSA认证。
5
接线能力：主电路螺栓连接，可接单/多芯线（1 - 10mm²）、细芯线（带加工1 - 6mm²/10mm²）；辅助电路螺栓连接，可接0.5 - 2.5mm²单/多芯线。
6
环境适应：运行温度-25~+60℃，存放温度-55~+80℃，安装高度≤2000m，污染等级3，耐冲击性AC时方波7.5g/5ms、4.7g/10ms，正弦11.8g/5ms、7.4g/10ms。
使用场景 APPLICATIONS
1
工业电机控制：适用于AC3类负载（如5.5kW/400V三相电机）的直接起动、正反转、切换，典型场景包括风机、水泵、机床主轴等设备的动力回路。
2
自动化生产线：在PLC/DCS控制的产线、机器人工作站中，作为远程控制、联锁保护的执行元件，实现设备自动化启停、逻辑切换（如星-三角启动辅助、紧急断开）。
3
低压配电系统：690V及以下配电回路中，配合熔断器（主电路63A/25A、辅助10A）实现短路保护，适用于车间、仓储、小型电站的配电控制。
4
恶劣环境应用：环境温度-25~+60℃、安装高度2000m内、污染等级3的场所（如冶金车间、户外配电箱（需加外壳）、潮湿车间（需防潮）），利用宽温、高抗冲击性能稳定运行。
5
合规配套：RoHS合规适配电子制造、医疗设备；UL/CSA认证适配北美市场设备（如出口型电机控制柜）。
注意事项 PRECAUTIONS
1
安装规范：导轨安装需水平/垂直，旋转≤±180°、倾斜≤±22.5°；并排装配预留散热间隙，避免大电流长期运行温升过高。
2
电压匹配：控制线圈必须用AC 50Hz 48V，严禁错接直流或其他电压/频率，否则线圈烧毁。
3
接线要求：主/辅助电路螺栓需拧紧（参考手册扭矩），导线截面匹配（主电路60℃/40℃最小10mm²，辅助0.5-2.5mm²），细芯线必须加工电缆末端（如压接端子）。
4
环境限制：运行温度-25~+60℃，存放-55~+80℃，安装高度≤2000m，污染等级≤3；IP20防护禁止水溅、大量粉尘侵入（户外需加IP54外壳）。
5
保护配置：主电路熔断器按“类型1（63A）”或“类型2（25A）”gL/gG选型，辅助电路配10A gL/gG熔断器，严禁省略或超规格。
6
维护周期：按使用频率（如每天1000次切换）计算寿命，定期（每半年/年）检查触点烧蚀、导线松动、绝缘老化，清洁表面灰尘。
