温馨提醒：图片仅供参考，商品以实物为准

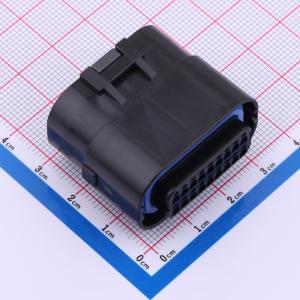

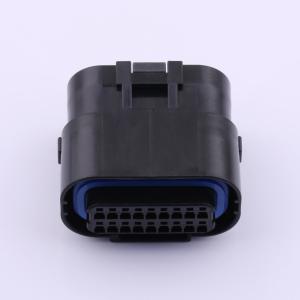

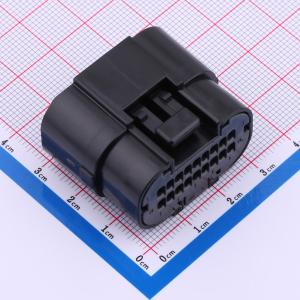

MX23A18SF1
塑壳
- 描述
- 连接器是一种紧凑、低矮、防水的连接器,可用于包括汽车、摩托车和其他户外设备在内的各种防水设备。该连接器具有较高的环境适应性,其防水结构包括配合区域的密封环和电线插入区域的索环,可全面防水。为考虑安装灵活性,还提供反向型针式连接器(针脚朝上)。
- 品牌名称
- JAE(日本航空电子)
- 商品型号
- MX23A18SF1
- 商品编号
- C570492
- 包装方式
- 袋装
- 商品毛重
- 14.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 汽车连接器 | |
| 类型 | 汽车连接器胶壳 | |
| 总PIN数 | 18P |
| 属性 | 参数值 | |
|---|---|---|
| 孔/针间距 | 2.5mm | |
| 排数 | 2 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MX23A连接器是一款紧凑、薄型的防水连接器，可用于包括汽车、摩托车和其他户外设备在内的各种防水设备。该连接器具有高环境适应性，其配合区域采用密封环，导线插入区域采用索环，形成防水结构，可全面防水。此外，还提供反向型针式连接器（针脚朝上），以考虑安装灵活性。
商品特性
- 薄型设计，板载安装高度为18.3mm，插座连接器最大高度为22.2mm（2排式：12至34针）。
- 插座触点采用两个高可靠性的片簧，并在前端设有大倒角，以防止损坏索环。
- 可通过前盖安装过程检测插座触点是否未完全插入外壳。
- 压接式插座触点插入区域采用全防水索环，以减小尺寸。
- 连接器配合区域通过密封环实现防水，绝缘体可全面保护其免受操作影响。
- 也提供反向型针式连接器（针脚朝上）（18、26、34针）。
- 假针插入未插入插座触点的外壳腔体，以保持防水性能。
应用领域
汽车、摩托车防水设备以及一般防水设备
