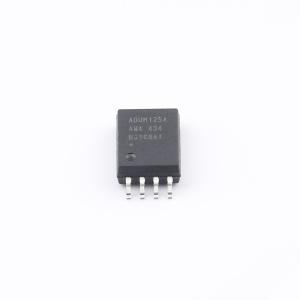

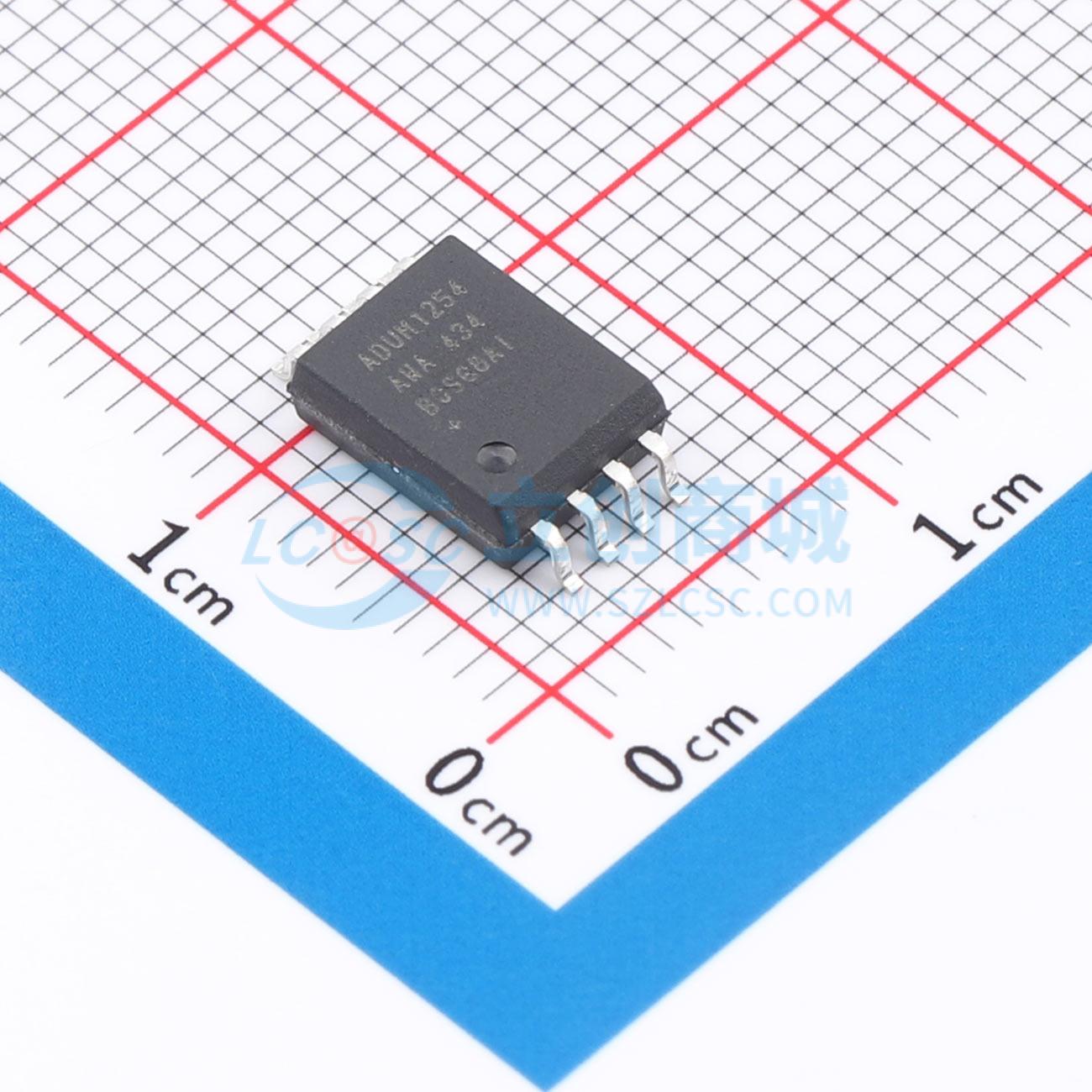

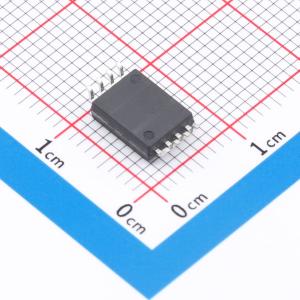

ADUM1254AWA+

ADuM1254为需要在同一线路上双向传输数据的应用（如I2C）提供两个双向开漏通道。为防止闩锁，1侧输出包含特殊缓冲器，将逻辑低电压稳定在0.64V，输入逻辑低阈值比输出逻辑低电压低至少50mV。2侧采用传统缓冲器，不对逻辑低输出电压进行调节。ADuM1254在隔离器的1侧和2侧均具备独立的2.25V至5.5V电源，器件最高工作频率为2MHz。ADuM1254为2侧的热插拔连接提供无干扰总线连接:先对总线引脚预充电，随后监测总线状态，直到检测到空闲总线或I2C停止条件后，才连接1侧和2侧。ADuM1254是一款双通道I2C隔离器，采用Analog Devices专有工艺技术制造，可在最高+125℃的环境温度下，在不同电源域的电路之间传输数字信号。双向时钟通道支持隔离屏障两侧都存在多个I2C控制器的应用，以及I2C目标设备的时钟拉伸，无论目标设备相对于隔离屏障和控制器的位置如何。宽温度范围和高隔离电压使该器件非常适合恶劣工业环境使用，可为两个接地域之间传输的数字信号提供加强型电流隔离。

• 最大VOL更低，可提升I2C器件兼容性
• 1侧最大VOL为0.69V，2侧最大VOL为0.4V
• VDD1/VDD2独立供电，支持3.3V和5V逻辑电平，允许电平转换
• 两侧供电范围均为2.25V至5.5V
• 2侧I/O增强热插拔能力
• 2侧仅在总线空闲或停止状态下初始连接，防止数据损坏
• 双向I2C数据传输，SCL最高可达2MHz
• 双向SCL，支持高级总线拓扑
• 支持时钟拉伸和隔离屏障两侧的多控制器
• 强灌电流能力，允许更低的上拉电阻值，实现更快总线速率
• 1侧灌电流可达5mA，2侧灌电流可达50mA
• 数字信号具备可靠的电流隔离
• 连续耐压（VIOWM）:8引脚窄体SOIC为445VRMS，8引脚宽体SOIC为848VRMS
• 符合IEC 61000-4-5标准，可承受±10kV浪涌
• 爬电距离和电气间隙:8引脚窄体SOIC为4mm，8引脚宽体SOIC为8mm
• 安全与法规认证批准（待批）

• 隔离I2C/SMBus接口
• 电池管理系统
• 以太网供电（PoE）
• 电机控制系统
