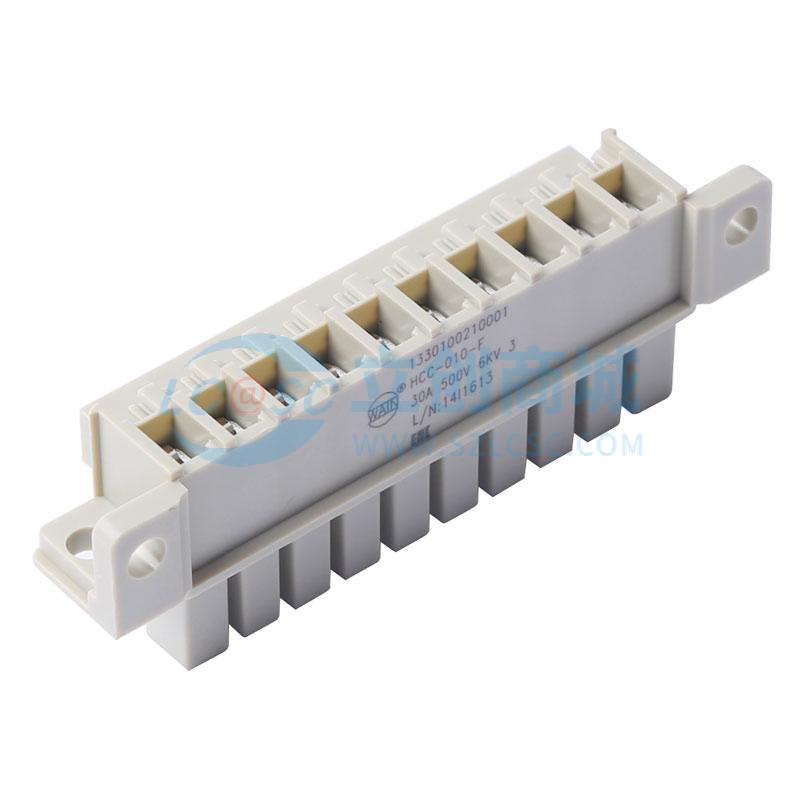

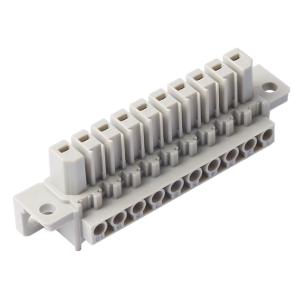

HCC-010-F
- 工业品
价格：￥23.058
原价：￥ 76.86
- 品牌名称
- WAIN(唯恩电气)
- 商品型号
- HCC-010-F
- 商品编号
- C5246880
- 商品毛重
40.4克(g)
广东仓5
购买数量
个
(5个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
电气参数优异：触点数量为10个，额定电流30A、额定电压500V、额定冲击电压6kV，可满足中等电流电压的电气连接需求，额定功率达6kW，适配多数工业用电场景。
2
2. 绝缘性能出色：绝缘电阻≥10^10Ω，介电强度6kV，有效阻隔漏电风险，保障用电安全；污染等级3，可在多粉尘、潮湿等复杂环境下稳定工作。
3
3. 材料与工艺可靠：外壳采用聚碳酸酯（PC），机械强度高、耐温性佳；接触件为铜合金材质，表面镀锡，导电性优异且耐腐蚀，确保电流传输稳定。
4
4. 环境适应性强：工作温度范围-40℃至+125℃，可应对极端高低温环境；阻燃等级符合UL 94 V0，防火性能出色，降低火灾隐患。
5
5. 机械性能稳定：插拔次数≥500次，接线范围0.32 - 4.0mm²（22 - 12 AWG），支持螺丝压接方式，接线牢固；面板底部开孔设计（Open hole at bottom of panel），便于安装与布线管理。
6
6. 结构尺寸明确：外形尺寸（长83mm、宽21.4mm等）、安装孔位（2 - φ4.8）及接线区域尺寸（如9×7=63mm）精准，便于设备集成时的精准安装。
7
7. 外观与适配性：颜色为RAL7032（浅灰色），适配多种工业设备外观风格；接线方式为螺丝压接，操作便捷，可快速完成电路连接。
使用场景 APPLICATIONS
1
工业自动化领域：PLC控制柜、伺服驱动器、变频器等设备的内部电路连接，实现信号/电力的可靠传输，保障自动化生产线稳定运行。
2
2. 电力设备场景：配电箱、配电柜、充电桩等电力设施中，用于线路分线、汇流连接，在500V/30A的电流电压范围内安全传输电能。
3
3. 轨道交通领域：地铁、轻轨的电气控制系统（如车厢照明、控制系统）中，适应复杂振动、高低温环境，保障电路连接可靠性。
4
4. 新能源场景：光伏逆变器、储能电池管理系统（BMS）中，连接光伏板、电池组与逆变器，在户外/机房等多环境下稳定工作。
5
5. 通信设备场景：基站、机房的电源分配单元（PDU）、服务器电源模块中，实现电力分配与信号传输，满足24小时不间断运行的可靠性需求。
注意事项 PRECAUTIONS
1
安装要求：需严格按照图纸尺寸（如面板底部开孔、安装孔位2 - φ4.8等）进行开孔与固定，确保安装位置精准，避免尺寸偏差导致安装困难或设备损坏。
2
2. 接线规范：接线范围为0.32 - 4.0mm²（22 - 12 AWG），需选择适配线径的导线，剥线长度按需操作；使用指定的螺丝压接工具（contact tool）确保接线牢固，避免虚接发热、打火。
3
3. 环境维护：虽适应污染等级3环境，但多尘、潮湿环境下需定期清理连接器表面灰尘、水汽；禁止在超过-40℃至+125℃的温度范围长期使用，否则加速材料老化。
4
4. 插拔与维护：插拔操作需使用正确力度，避免暴力插拔，保障≥500次的插拔寿命；拆卸接触件需用专用工具（Contact removal tool），禁止强行拉扯导线/接触件。
5
5. 电气安全：带电操作前需断电，避免触电；定期检测绝缘电阻、介电强度，若绝缘性能下降（如绝缘电阻＜10^10Ω），应及时更换。
