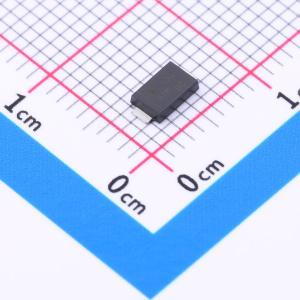

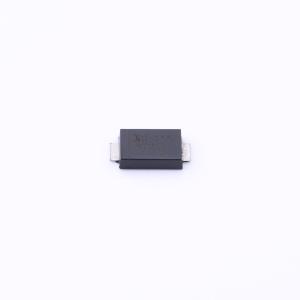

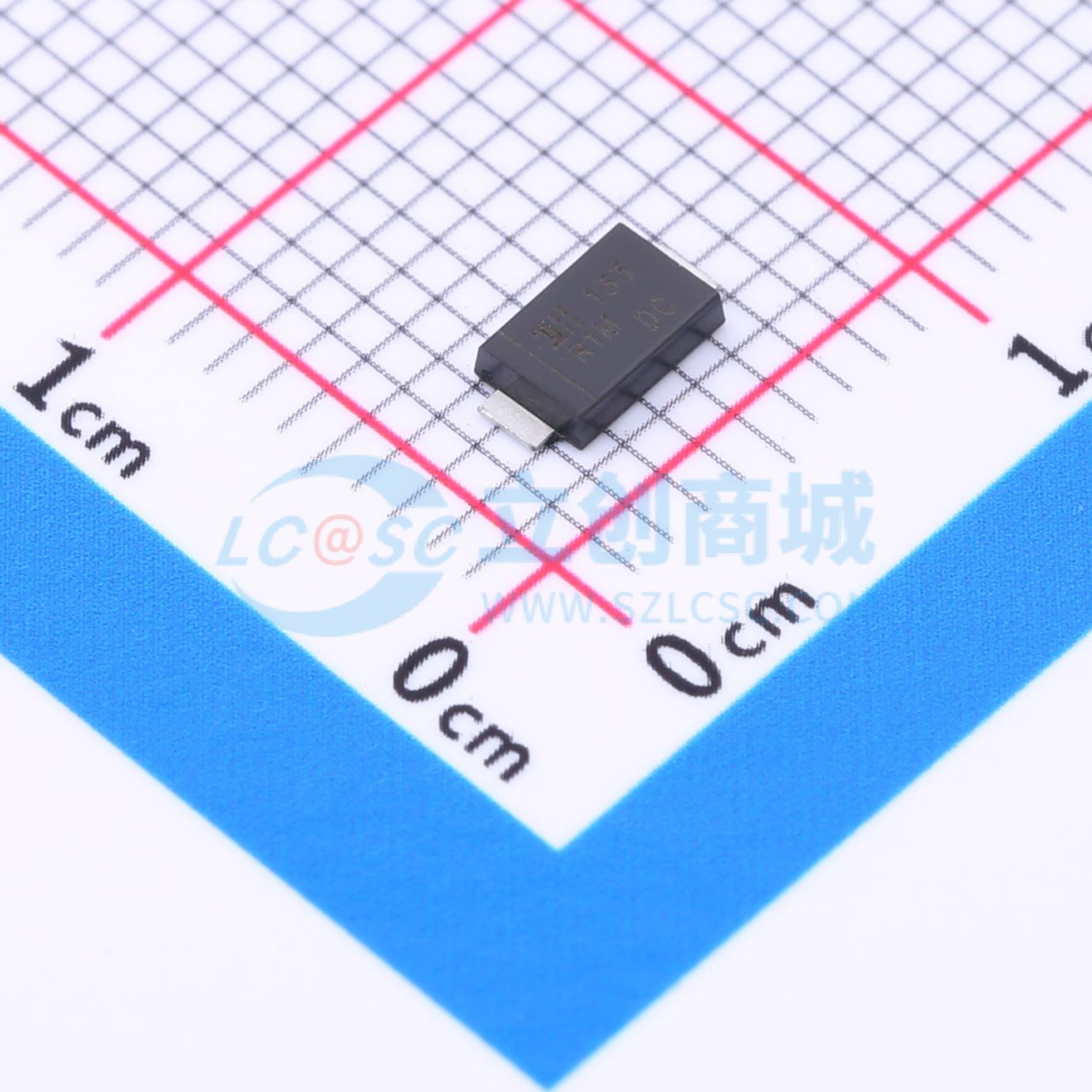

RS1MDF-13
耐压:1000V 电流:1A 反向恢复时间：500ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款采用薄型 D-FLAT 封装的整流器。具有快速恢复时间，可实现高效率，适用于一般整流应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- RS1MDF-13
- 商品编号
- C5245068
- 商品封装
- D-FLAT
- 包装方式
- 袋装
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.3V@1A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 500ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品概述
RS1MDF是一款采用低外形D-FLAT封装的整流器。该器件具有快速恢复时间，效率高，非常适合用于一般整流应用，如开关模式电源、充电器、LED照明、逆变器、AC-DC适配器。
商品特性
- 玻璃钝化芯片结构
- 快速恢复时间，效率高
- 浪涌过载额定值达30A峰值
- 高电流能力
- 低外形设计，封装高度小于1.1mm
- 无铅表面处理；符合RoHS标准
- 无卤素和锑，“绿色”器件
- 符合AEC-Q101标准，可靠性高
- 有符合汽车标准的产品（RS1MDFQ），具体数据手册单独提供
应用领域
- 开关模式电源
- 充电器
- LED照明
- 逆变器
- AC-DC适配器
