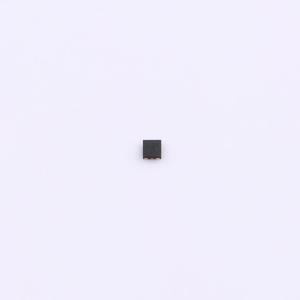

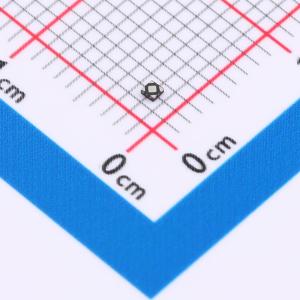

AP7340D-25FS4-7

150MA High PSRR Low Noise LDO with ENABLE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压差稳压器，具有高输出电压精度、低导通电阻、高电源抑制比、低输出噪声和低静态电流的特点。该稳压器基于CMOS工艺。包含一个电压基准、误差放大器、限流电路和一个使能输入，用于开启和关闭。通过集成电阻网络，可以提供固定输出电压版本。凭借其低功耗以及线路和负载瞬态响应特性，适合用于低功耗手持通信设备。采用X2-DFN1010-4封装，可实现最小的占位面积和密集的PCB布局。
品牌名称: DIODES(美台)
商品型号: AP7340D-25FS4-7
商品编号: C5244415
商品封装: X2-DFN1010-4
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

AP7340是一款低压差稳压器，具有高输出电压精度、低导通电阻（RDSON）、高电源抑制比（PSRR）、低输出噪声和低静态电流等特性。该稳压器基于CMOS工艺。 AP7340包含一个电压基准、误差放大器、限流电路和一个用于开关的使能输入。通过集成电阻网络，可提供固定输出电压版本。凭借其低功耗以及出色的线路和负载瞬态响应，AP7340非常适合低功耗手持通信设备。 AP7340采用X2-DFN1010-4封装，可实现最小的占位面积和密集的PCB布局。

商品特性

低输入电压（VIN）且输入电压范围宽：1.7V至5.25V
保证输出电流为150mA
输出电压（VOUT）精度为±1%
在1kHz时纹波抑制比为75dB
低输出噪声，在10Hz至100kHz范围内为60uVrms
静态电流低至35uA
输出电压固定在1.1V至3.3V
完全无铅，完全符合RoHS标准，无卤素和锑，环保器件

应用领域

智能手机/平板电脑
RF电源
相机
便携式视频设备
便携式媒体播放器
无线适配器
无线通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.25V
	输出电压	2.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	静态电流(Iq)	-
	噪声	60uVrms
	特性	带使能；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
