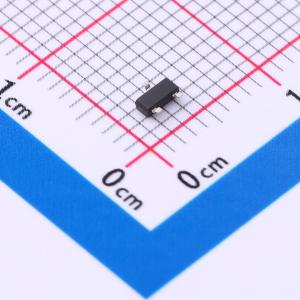

SI2306
1个N沟道 耐压:30V 电流:3.16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 因其低导通电阻、高开关速度、低漏电流和高稳定性等性能特点，适用于低功耗电子系统、高频率开关系统和空间受限的电子系统
- 品牌名称
- JUXING(钜兴)
- 商品型号
- SI2306
- 商品编号
- C5243893
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.16A | |
| 导通电阻(RDS(on)) | 47mΩ@10V | |
| 耗散功率(Pd) | 750mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 4.5nC | |
| 输入电容(Ciss) | 305pF@15V | |
| 反向传输电容(Crss) | 29pF@15V | |
| 工作温度 | -50℃~+150℃ |
商品概述
WSR130N06PT采用先进的SGT MOSFET技术，提供低导通电阻（RDS(ON)）、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计，具有更好的耐用性，适用于
商品特性
- 高密度单元设计，实现超低导通电阻（Rdson）
- 具备完整的雪崩电压和电流特性
- 高单脉冲雪崩能量（EAS），稳定性和一致性良好
- 采用优秀封装，散热性能良好
- 采用特殊工艺技术，具备高静电放电（ESD）能力
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
