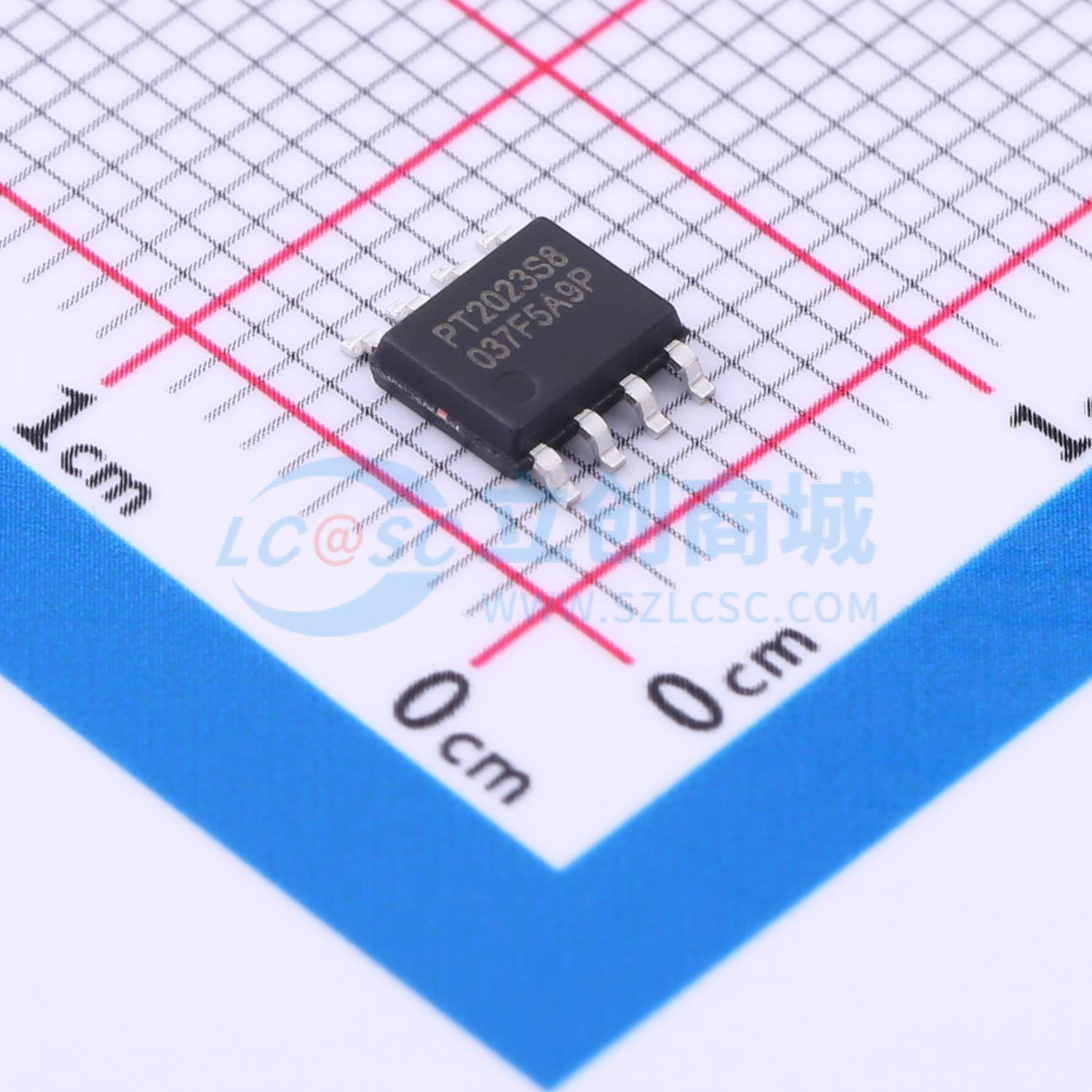

温馨提醒：图片仅供参考，商品以实物为准
PT2023S8
单触控双输出LED调光调色温IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1 通道触摸输入 2通道触摸输出, (4 种模式) 无级调光，灯光无频闪 ，工业级设计，可靠性高，可过EMC-RE认证
- 品牌名称
- PinTENG(品腾)
- 商品型号
- PT2023S8
- 商品编号
- C5243820
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 1 | |
| 芯片功能 | 电容式触摸,PWM控制 | |
| 是否自锁 | 否 | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 6uA | |
| 工作温度 | -20℃~+70℃ | |
| 静态电流 | 6uA | |
| 静电保护电压 | 5kV |
商品概述
PT2023是一款电容式触摸控制ASIC，支持单通道触摸输入和双路PWM输出，主要应用于触摸调光LED灯具，具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。
商品特性
- 工作电压范围：2.4~5.5V
- 待机电流约6uA@VDD=5V&CMOD=10nF
- 单通道触摸输入
- 双路PWM输出，频率21KHz
- 采用电荷分享方式实现触摸
- 按键最长输出时间：16秒（±30%）
- 内置稳压源、上电复位和液压复位等硬件模块
- 内置实时环境自适应、高效数字滤波等软件算法
- HBM ESD优于5KV
