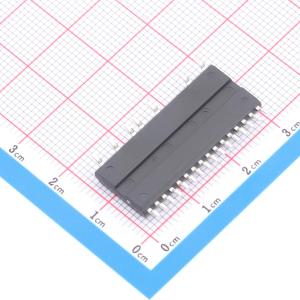

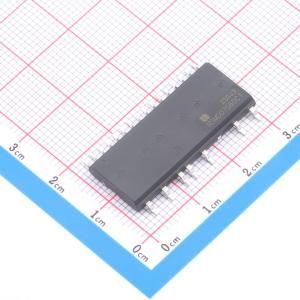

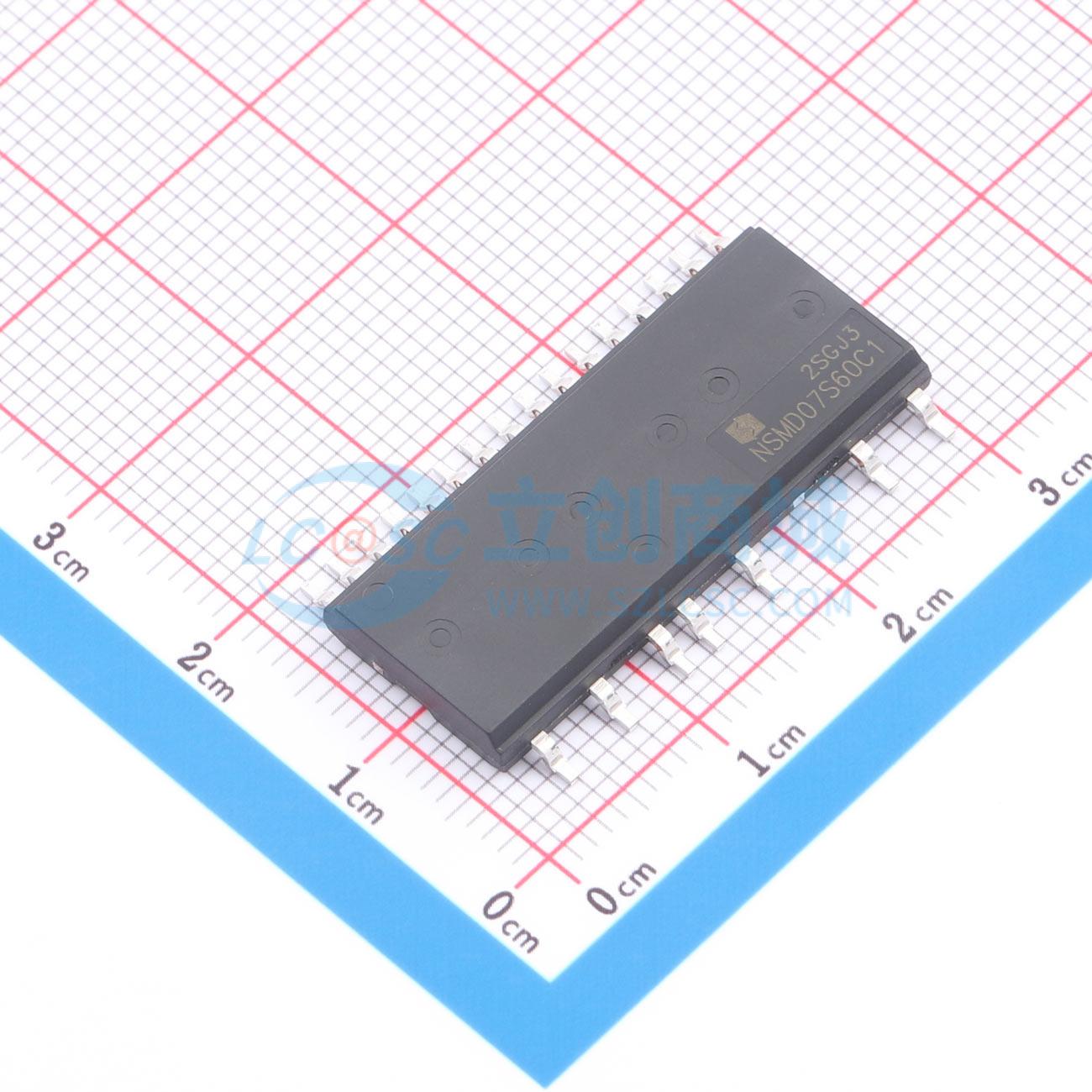

NSMD07S60C1
600V /7A 三相全桥碳化硅IPM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSMD07S60C1 是一款 600V/7A 碳化硅三相全桥 IPM 模块，集成 HVIC 高压栅极驱动，内置 6 路低阻 SiC MOS、自举二极管、欠压保护与温度检测，三路独立负电流采样，12~20V 栅极驱动电压，兼容 3.3V/5V 单片机控制电平，1500Vrms 绝缘耐压，低 EMI 优化，SOP23 贴片紧凑型封装，多用于空调、冰箱压缩机、风机、水泵等 BLDC 无刷电机驱动。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSMD07S60C1
- 商品编号
- C55510163
- 商品封装
- SOP-23
- 包装方式
- 编带
- 商品毛重
- 3.542克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 全桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 工作电压 | 12V~18.5V | |
| 高侧偏置电压(Vbs) | 12V~18.5V | |
| 开关频率 | 15kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14.5W | |
| 静态电流(Iq) | 80uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 29mm | |
| 宽度 | 12mm | |
| 功能特性 | 欠压锁定带迟滞 |
