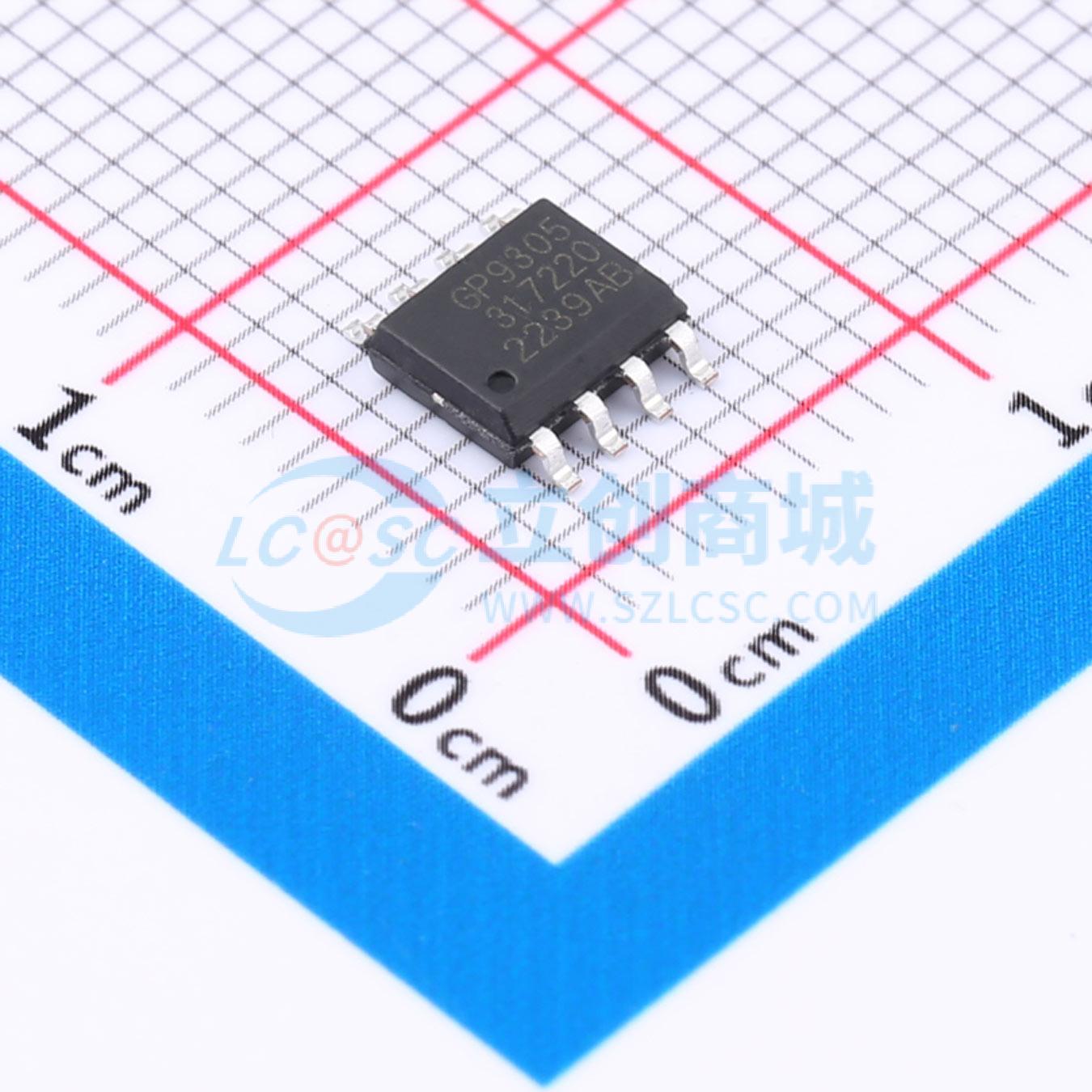

温馨提醒：图片仅供参考，商品以实物为准
GP9305-F50-N-SW
0-5V 转 0-100% PWM 的 ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GP9305 将0V到5V的模拟电压输入，线性转换成0%-100%占空比的PWM信号输出,输出PWM 高电压最高可到40V
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP9305-F50-N-SW
- 商品编号
- C5242653
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | - | |
| 通道数 | - | |
| 工作电压 | 8V~40V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型 | PWM-模拟转换器 | |
| 工作温度 | -40℃~+125℃ | |
| 采样率 | - | |
| 静态电流(Iq) | 2mA | |
| 功能特性 | - |
商品概述
GP9305是一款模拟信号转PWM信号转换器，相当于一个具有PWM信号输出的模数转换器。该芯片能够将0V至5V的模拟输入电压线性转换为占空比范围为0%至100%的PWM信号，且其占空比线性度误差小于0.5%。
商品特性
- 将0V至5V的模拟电压输入，线性转换为0%至100%占空比的PWM信号输出。
- 具备过流保护功能。
- 输入信号兼容0V至5V范围。
- 输出PWM信号的频率范围：1Hz至1MHz。
- 输出PWM信号高电平范围：8V至40V。
- 最大PWM占空比误差：小于1%。
- PWM占空比线性度误差小于0.5%。
- 电源电压范围：8V至40V。
- 功耗：小于5mA。
- 启动时间：小于2ms。
- 工作温度范围：-40℃至85℃、-40℃至125℃。
应用领域
- 直流电机调速
- LED调光
- 工业模拟信号隔离
- 逆变器
- 电源
