温馨提醒：图片仅供参考，商品以实物为准

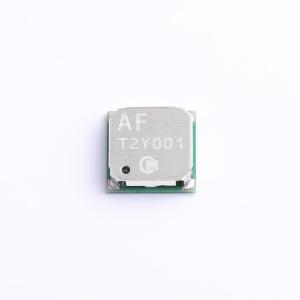

MYLSM00502ERPL
降压型 4.5V~17V 1V~5.25V 2.5A 13.1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于嵌入式应用的表面贴装型DC-DC电源转换器。其超小外形尺寸仅为7.9×7.9×2.3 mm。宽输入电压范围为4.5至17Vdc。最大输出电流为2.5A。该高功率转换效率模块基于高频同步降压转换器开关拓扑，具备可编程输出电压和开/关控制功能。此转换器还具备输出短路保护功能。
- 品牌名称
- muRata(村田)
- 商品型号
- MYLSM00502ERPL
- 商品编号
- C5242420
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 13.1W | |
| 工作电压(Vin) | 4.5V~17V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 1V~5.25V | |
| 输出电流(最大值) | 2.5A | |
| 最大容性负载 | 120uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | - | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 2.5MHz | |
| 纹波噪声 | 30mVp-p | |

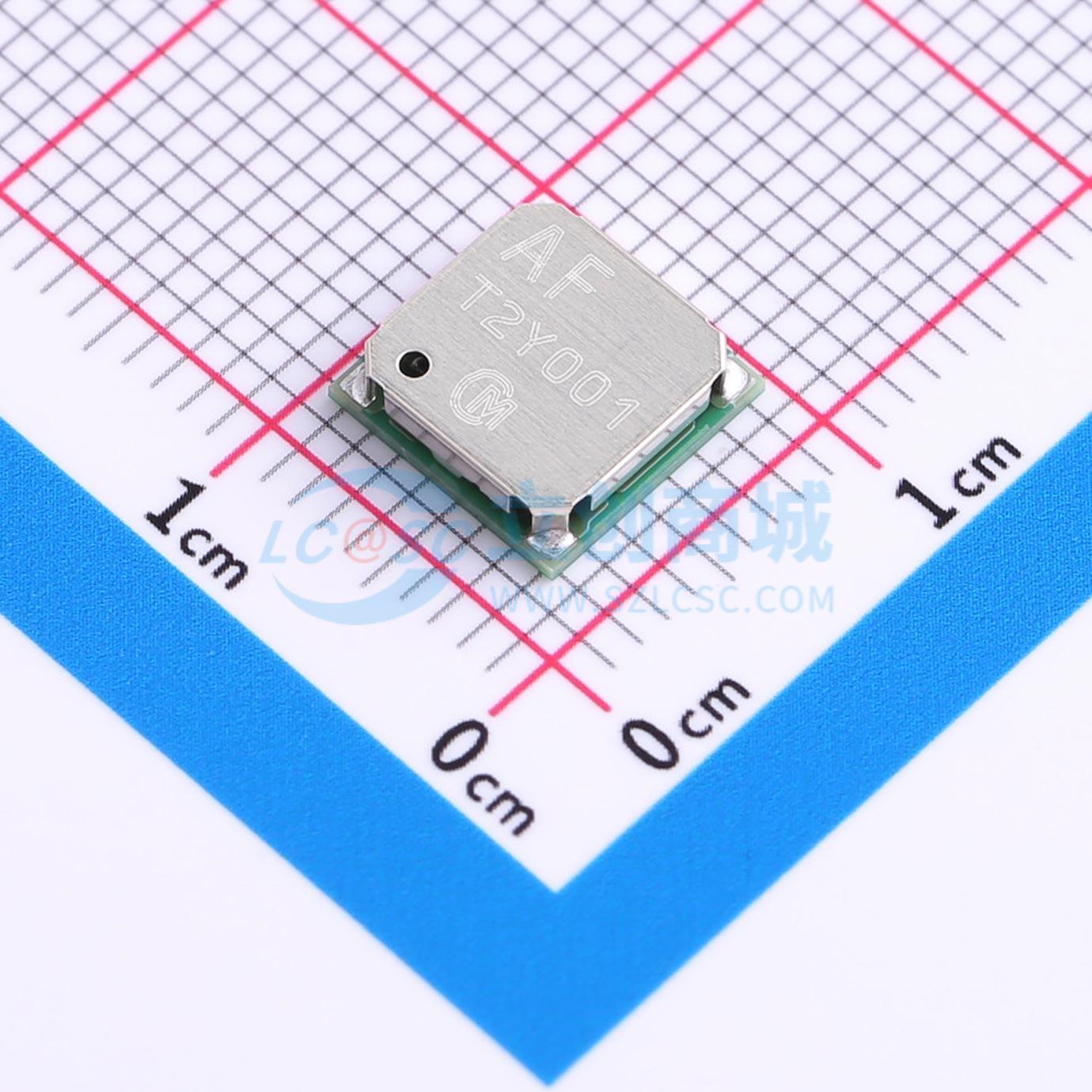

| 长度 | 7.9mm | |
| 宽度 | 7.9mm | |
| 高度 | 2.3mm |
商品概述
适用于嵌入式应用的表面贴装型DC-DC电源转换器。 其超小外形尺寸仅为7.9×7.9×2.3 mm。 宽输入电压范围为4.5至17Vdc。 最大输出电流为2.5A。 该高功率转换效率模块基于高频同步降压转换器开关拓扑，具备可编程输出电压和开/关控制功能。 此转换器还具备输出短路保护功能。
商品特性
- 4.5 - 17Vdc输入电压范围（绝对最大输入电压：18Vdc）
- 可编程输出电压范围为1至5.25Vdc
- 最高2.5A输出电流
- 超小表面贴装封装
- 7.9×7.9×2.3 mm
- 高效率：88%
- 短路保护
- 开/关控制（正逻辑）
- 工作温度范围 -40至+85℃
