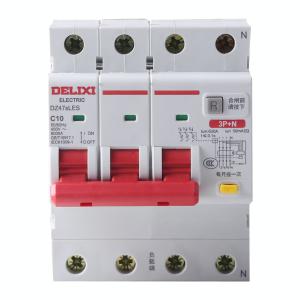

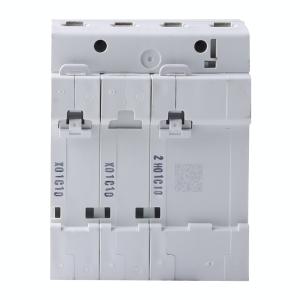

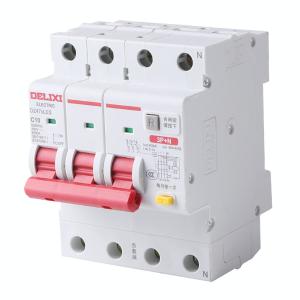

DELIXI(德力西)DZ47sLES系列小型漏电保护断路器DZ47sLES 上进线 3P+N（N极直通） C型 10A 50mA DZ47SLES6C10R50

工业品

价格：￥17.2

原价：￥ 40

品牌名称: DELIXI(德力西)
商品型号: DZ47SLES6C10R50
商品编号: C5241618
商品毛重: 369克(g)

广东仓3

购买数量

个

(3个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 品牌与型号：品牌为DELIXI（德力西），型号DZ47SLES6C10R50，属于DZ47sLES系列小型漏电保护断路器

2 极数与接线：上进线3P+N（N极直通），接线时必须将零线接在标有N标识的极，需按接线标识（负载端为出线端）安装接线，导线伸入接线孔后需拧紧接线螺钉，确保导线不松动、不被拔出，裸露铜线头不能露在接线端外

3 脱扣与电流特性：脱扣类型为C型，额定电流10A，剩余电流动作类型为AC型，额定剩余动作电流50mA，额定剩余不动作电流25mA，I△n时分断时间≤0.1s，额定剩余接通分断能力630A

4 保护功能：具备漏电（触电）、过载、短路保护功能，还可根据需求增加过压、欠压保护功能；可对间接接触触电危险进行保护（但无法保护同时接触被保护电路两线的触电），能对接地故障引发的火灾提供防护

5 技术参数：额定电压230V/400V，频率50/60Hz，额定短路分断能力Icn为6000A；机械寿命20000次，电气寿命10000次；防护等级IP20（安装于配电箱、配电柜或盒中时防护等级为IP40）

6 安装与附件：采用标准TH35-7.5型钢安装轨安装，垂直安装且各方向倾斜度不超过10°；可配备OF辅助触头、MX+OF分励脱扣器、SD报警触头、MV过压脱扣器、MN欠压脱扣器和MVMN过欠压脱扣器等6种附件，多个附件安装时最大安装数量尺寸小于54mm

使用场景 APPLICATIONS

1 适用线路：适用于交流50/60Hz、额定电压230V/400V、额定电流至63A的线路，可用于家庭配电系统（如照明、插座回路的漏电和过流保护）、商业场所（如商铺、办公室的用电回路保护）、小型工业设备配电（如非电动机频繁启动、非高感性/容性负载、非高温环境下的设备供电回路）

2 保护场景：用于对人员的间接接触触电危险进行保护，对建筑物及类似用途的线路进行过电流保护，以及对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供防护；若为带过压保护的型号，还可在电网故障导致电压过度升高时提供保护

3 环境适配：适用于周围空气温度-35℃~+70℃（24小时平均温度不超过+35℃）、海拔高度不超过2000m、无强烈冲击振动、无雨雪侵袭、外磁场不超过地磁场5倍、污染等级为2级、安装类别为Ⅱ类或Ⅲ类的场所

注意事项 PRECAUTIONS

1 操作安全：

2 严禁湿手操作断路器；

3 使用过程中，严禁触摸导电部位；

4 维护与保养时，必须确保产品不带电；

5 严禁用短路的办法来测试产品。

6 安装与维护：

7 安装、维护与保养时，应由具有专业资格的人员操作；

8 产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；

9 使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；

10 按照产品上的接线标识进行安装接线（负载端即出线端），导线伸入接线孔后拧紧接线螺钉，确保导线不得松动、拔出，裸露铜线头不能露在接线端外；

11 本产品对同时接触被保护电路两线引起的触电危险不能进行保护；

12 本产品防护等级IP20，不具备防尘功能，当用于灰尘较多的场合时，请安装于密封较好的终端箱中；

13 本产品不适用于电动机频繁启动、电热设备、电容柜、高感性、高容性负载和高温环境等特殊场合；

14 如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；

15 剩余电流动作断路器运行一段时间后，应定期（每月）检查，在合闸通电状态下，按试验按钮，检查剩余电流动作断路器是否可靠动作，如不能正常工作，必须立即更换，不能继续使用。

16 环境与运输：

17 安装场所附近的外磁场，在任何方向均不应超过地磁场的5倍；安装位置应垂直，各方向的倾斜度不超过10°；安装在无冲击振动及无雨雪侵袭的地方；

18 产品正常贮存和运输条件：温度-40℃~+85℃，相对湿度（25℃时）≤95%；产品在运输时应轻拿轻放，不要倒置，避免强烈碰撞。
