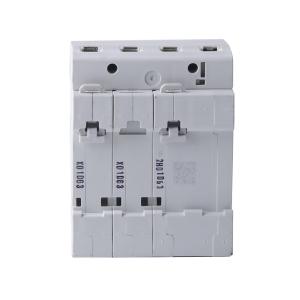

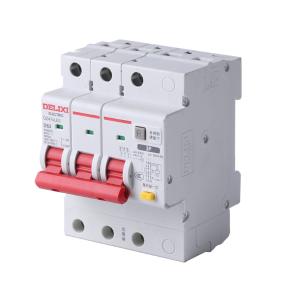

DELIXI(德力西)DZ47sLES系列小型漏电保护断路器DZ47sLES 上进线 3P D型 63A 50mA DZ47SLES3D63R50

工业品

价格：￥19.2038

原价：￥ 44.66

品牌名称: DELIXI(德力西)
商品型号: DZ47SLES3D63R50
商品编号: C5241608
商品毛重: 406克(g)

广东仓3

购买数量

个

(3个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为DELIXI（德力西），属于DZ47sLES系列小型漏电保护断路器，型号DZ47SLES3D63R50，具备以下特点：

1 规格参数：极数为3P，脱扣类型为D型（适配电动机等感性负载启动），额定电流63A，额定剩余动作电流50mA，额定剩余不动作电流25mA，额定电压230V/400V，工作频率50/60Hz，额定短路分断能力6000A，I△n（额定剩余动作电流）时分断时间≤0.1s，额定剩余接通分断能力630A。

2 保护功能：集成漏电（触电）、过载、短路三重保护，可防护间接接触触电危险，对建筑物线路的过电流故障及接地故障引发的火灾提供保护；支持选配OF辅助触头、MX+OF分励脱扣器等6种附件（多附件安装时最大尺寸＜54mm）。

3 技术特性：机械寿命20000次，电气寿命10000次；防护等级IP20（安装于配电箱、配电柜内时防护等级可达IP40），采用TH35-7.5型钢制安装轨安装，安装位置需垂直（各方向倾斜度不超过10°），适用环境温度-35℃~+70℃（24小时内平均温度≤35℃），海拔高度≤2000m。

使用场景 APPLICATIONS

该产品适用于以下场景：

1 工业领域：工厂车间的动力设备（如机床、风机、水泵等电动机负载）配电回路，D型脱扣可承受电动机启动时的大电流，提供过载、短路、漏电保护，防止设备损坏或触电事故；也可用于工业厂房的照明与动力混合线路，对线路过流、接地故障火灾进行防护。

2 商业与民用：商业场所（如商场、写字楼）的大功率用电设备（如中央空调、电梯）回路，以及对感性负载启动保护要求较高的民用场所（如别墅的车库动力回路），保障设备安全运行；在灰尘较多但无雨雪侵袭的场所（如纺织厂、面粉厂），需将产品安装于密封良好的终端箱内（弥补IP20的防尘不足），确保长期稳定运行。

3 特殊防护：对间接接触触电防护要求严格的场所（如仓库、实验室），50mA的漏电动作电流可有效降低人员触电风险，可替代传统断路器，在提供过流保护的同时增加漏电保护功能，提升用电安全性。

注意事项 PRECAUTIONS

使用该产品需注意：

1 安全操作规范：

2 严禁湿手操作断路器，防止触电事故；

3 使用过程中，严禁触摸断路器的导电部位（如接线端、内部触头），避免意外触电；

4 对产品进行维护、保养时，必须先断开电源，确保产品不带电（验电后再操作）；

5 严禁采用短路的方法来测试产品的保护功能，以免损坏产品或引发电气火灾。

6 专业操作要求：

7 产品的安装、维护与保养工作，必须由具备电气专业资格的人员进行，确保操作符合电气安全规范；

8 产品的各项特性（如脱扣电流、漏电动作电流等）出厂时已整定，禁止自行拆装产品或随意调节内部元件，否则可能导致保护功能失效或设备损坏。

9 安装前确认：

10 使用前，需确认产品的工作电压（230V/400V）、额定电流（63A）、频率（50/60Hz）、脱扣类型（D型）、漏电动作电流（50mA）等参数与实际用电回路的要求一致，避免因参数不匹配导致保护失效或误动。

11 接线规范：

12 严格按照产品上的接线标识安装（负载端为出线端），导线伸入接线孔后，需拧紧接线螺钉，确保导线无松动、可承受拉力（不得被拔出），且裸露的铜线头不得露出接线端外，防止短路或触电风险。

13 触电保护限制：

14 本产品对“同时接触被保护电路两线”引起的触电危险无法提供保护，使用时需加强用电安全管理（如设置警示标识、规范人员操作、穿戴绝缘装备等）。

15 环境与负载限制：

16 防护等级为IP20（无防尘功能），若使用于灰尘较多的场合，必须将产品安装于密封良好的终端箱内，防止灰尘进入影响产品性能；

17 产品不适用于电动机频繁启动、电热设备、电容柜、高感性负载、高容性负载及高温环境，否则可能导致保护误动或设备损坏。

18 正常现象说明：

19 当电源侧有电压时，合闸后产品内部线路板处于工作状态，断路器侧面会有一定温度，属于正常现象，无需担心。

20 运输与贮存：

21 产品运输时应轻拿轻放，避免倒置或受到强烈碰撞，防止内部元件损坏；

22 产品贮存时，环境温度应控制在-40℃~+85℃范围内，相对湿度（25℃时）≤95%，确保产品性能稳定。

23 定期维护：

24 产品投入运行后，应每月进行一次功能检查：在合闸通电状态下，按下试验按钮，检查断路器是否能可靠动作（脱扣、分闸）；

25 若产品出现故障（如误动、拒动），需参照故障分析排查：

26 误动故障：若因“负载侧零线接地”引起，需将接地线改接到电源侧零线上；若因“负载侧导线绝缘下降”引起，需更换导线；若因“漏电电流/导线电容电流较大”引起，可选用剩余动作电流稍大的漏电断路器（如75mA、100mA）。

27 拒动故障：若因“电源侧未接零线”引起，需将电源侧的零线正确接入（带有N极的产品需接N标识极）。

28 若故障无法排除，或产品不能正常工作，必须立即更换，不得继续使用。
