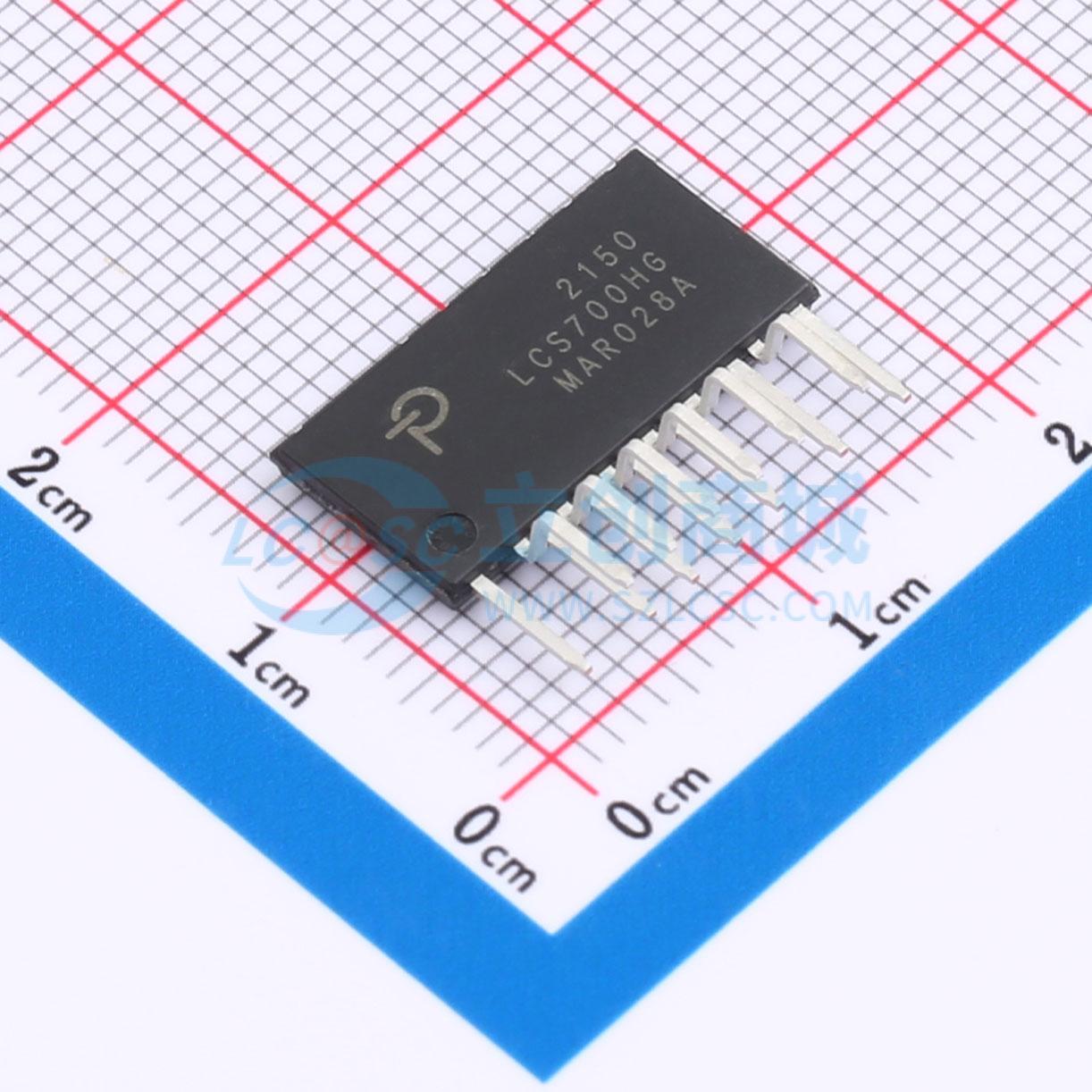

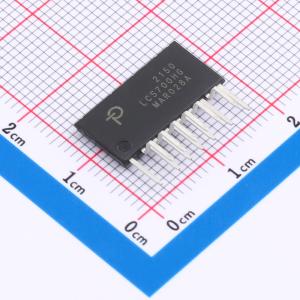

温馨提醒：图片仅供参考，商品以实物为准

LCS700HG

集成式LLC控制器、高压功率MOSFET和驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HiperLCS™ 是一款集成式 LLC 功率级产品，在半桥配置中集成了多功能控制器、高端和低端栅极驱动器以及两个功率 MOSFET。可变频率控制器通过在零电压（ZVS）条件下切换功率 MOSFET 来实现高效率，消除了开关损耗。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LCS700HG
商品编号: C568296
商品封装: SIP-13
包装方式: 管装
商品毛重: 2.26克(g)

商品参数

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET

	属性	参数值
	工作电压	12V~15V
	特性	过流保护；过热保护；短路保护；过压保护
	工作温度	-40℃~+125℃

商品概述

HiperLCS是一款集成式LLC功率级器件，采用半桥配置，集成了多功能控制器、高端和低端栅极驱动器以及两个功率MOSFET。可变频率控制器通过在零电压（ZVS）条件下切换功率MOSFET来实现高效率，消除了开关损耗。 HiperLCS专为半桥LLC转换器而设计，这是一种高效的谐振、可变频率转换器。HiperLCS是一款内置驱动器和半桥MOSFET的LLC控制器芯片。

商品特性

LLC半桥功率级，集成控制器、高端和低端栅极驱动器以及高压功率MOSFET
最多可减少30个外部元件
最高工作频率可达1 MHz
标称稳态工作频率最高可达500 kHz
显著减小磁性元件尺寸，并允许使用贴片陶瓷输出电容器
精确的占空比对称性可平衡输出整流器电流，提高效率
在300 kHz时典型值为50% ±0.3%
全面的故障处理和电流限制功能
可编程的欠压/过压阈值和迟滞
欠压（UV）和过压（OV）保护
可编程过流保护（OCP）
短路保护（SCP）
过温保护（OTP）
可编程死区时间，便于优化设计
可编程突发模式可在空载时保持稳压，并提高轻载效率
可编程软启动时间和软启动前的延迟
精确的可编程最小和最大频率限制
专为高功率和高频应用设计的单封装
降低组装成本，减小PCB布局环路面积
可通过简单的单夹片连接到散热器
引脚交错排列，便于PCB布线并满足高压爬电要求
与HiperPFS PFC产品搭配使用，可提供完整、高效、低元件数量的电源解决方案

应用领域

高效电源（80 PLUS银牌、金牌和白金级）
LCD电视电源
LED路灯和区域照明
打印机电源
音频放大器
