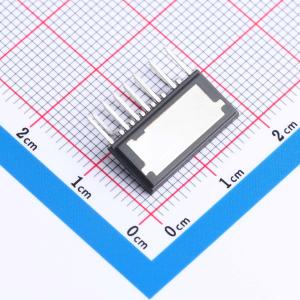

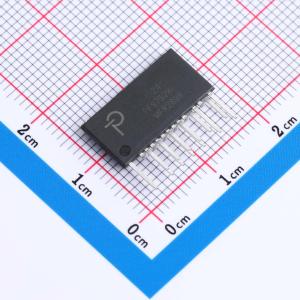

PFS7528H

HiperPFS™-3 器件在单个薄型（接地引脚连接）功率封装中集成了连续导通模式（CCM）升压 PFC 控制器、栅极驱动器、超低反向恢复（Qspeed™）二极管和高压功率 MOSFET。HiperPFS-3 器件消除了 PFC 转换器对外部电流检测电阻的需求以及相关的功率损耗，并采用了一种创新的控制技术，该技术可根据输出负载、输入线电压甚至输入线周期来调整开关频率。 这种控制技术可在转换器的整个负载范围内实现最高效率，尤其是在轻载情况下。此外，由于其宽带扩频效应，它显著降低了 EMI 滤波要求。HiperPFS-3 在进行线路监测功能、线路前馈缩放和功率因数提升时采用先进的数字技术，而核心控制器采用模拟技术，以保持极低的空载功耗。HiperPFS-3 还具有集成的非线性误差放大器，可增强负载瞬态响应，提供用户可编程的电源正常（PG）信号以及用户可选的功率限制功能。HiperPFS-3 具备 Power Integrations 标准的一系列全面保护功能，如集成欠压（UV）、过压（OV）、欠压/过压锁定、滞后热关断等。HiperPFS-3 还提供逐周期电流限制和功率 MOSFET 的安全工作区（SOA）保护、输出功率限制以实现过载保护以及引脚间短路保护。 HiperPFS-3 的创新可变频率连续导通模式（VF-CCM）运行通过保持较低的平均开关频率来降低开关损耗，同时调制开关频率以抑制 EMI，这是传统连续导通模式解决方案面临的难题。使用 HiperPFS-3 的系统通常可降低转换器的总 X 和 Y 电容要求、升压电感和 EMI 噪声抑制电感的电感值，从而减小整个系统的尺寸和成本。此外，与使用分立 MOSFET 和控制器的设计相比，HiperPFS-3 器件可显著减少元件数量和电路板面积，同时简化系统设计并提高可靠性。这种创新的可变频率连续导通模式控制器使 HiperPFS-3 能够实现连续导通模式运行的所有优势，同时利用低成本、小型、简单的 EMI 滤波器。 许多地区要求高功率需求的电子产品具备高功率因数。这些规定与众多特定应用标准相结合，要求电源在整个负载范围内（从满载到低至 10%负载）都具有高电源效率。对于传统 PFC 解决方案而言，轻载时实现高效率是一项挑战，因为固定的 MOSFET 开关频率即使在轻载时也会在每个周期产生固定的开关损耗。除了在负载范围内具有相对平坦的效率外，HiperPFS-3 还能在 20%负载时实现大于 0.92 的高功率因数。HiperPFS-3 简化了在广泛市场应用中符合新兴能效标准的过程，这些应用包括个人电脑、液晶电视、笔记本电脑、电器、泵、电机、风扇、打印机和 LED 照明等。 HiperPFS-3 的先进功率封装技术和高效率简化了 IC 安装和热管理的复杂性，同时在单个紧凑封装中提供非常高的功率能力；这些器件适用于 75 W 至 900 W 的 PFC 应用。

• 全负载范围内实现高效率和高功率因数
• 从 10%负载到满载效率大于 95%
• 在 230 VAC 下空载功耗小于 60 mW
• 在 20%负载时轻松实现功率因数（PF）大于 0.92
• 符合 EN61000-3-2 C 类和 D 类标准
• 高度集成，实现最小的升压 PFC 外形尺寸
• 集成控制器、MOSFET 和超低反向恢复损耗二极管（Qspeed）
• 封装针对大批量生产进行了优化
• 无需绝缘垫/散热片
• 可编程电源正常（PG）信号
• 用户可选功率限制：可在同一设计中测试不同的 HiperPFS-3 系列产品，以实现最佳器件选择
• 集成非线性放大器，实现快速输出过压和欠压保护及瞬态响应
• 数字线路峰值检测，即使输入电压来自 UPS 或发电机而发生畸变时也能提供稳定性能
• 数字功率因数增强器可补偿 EMI 滤波器和电桥失真，在 20%负载时提供大于 0.92 的高功率因数
• 开关频率可根据线电压和每个线周期进行调整
• 超过 60 kHz 窗口的扩频功能简化了 EMI 滤波要求
• 降低升压电感值
• 通用应用中可提供高达 450 W 的峰值输出功率，仅适用于高线电压应用时可达 1 kW
• 保护功能包括：欠压锁定（UVLO）、欠压（UV）、过压（OV）、过温保护（OTP）、欠压/过压锁定、逐周期电流限制和功率限制以实现过载保护
• 无卤且符合 RoHS 标准
• 集成高压功率 MOSFET、超低反向恢复损耗 Qspeed 二极管、控制器和栅极驱动器
• 集成保护功能减少了外部元件数量
• 精确的内置欠压/过压锁定保护

• 个人电脑
• 高功率适配器
• 打印机
• 高功率 LED 照明
• 液晶电视
• 工业和家电设备
• 视频游戏机
• 通用 PFC 转换器
• 80 Plus 白金级设计
