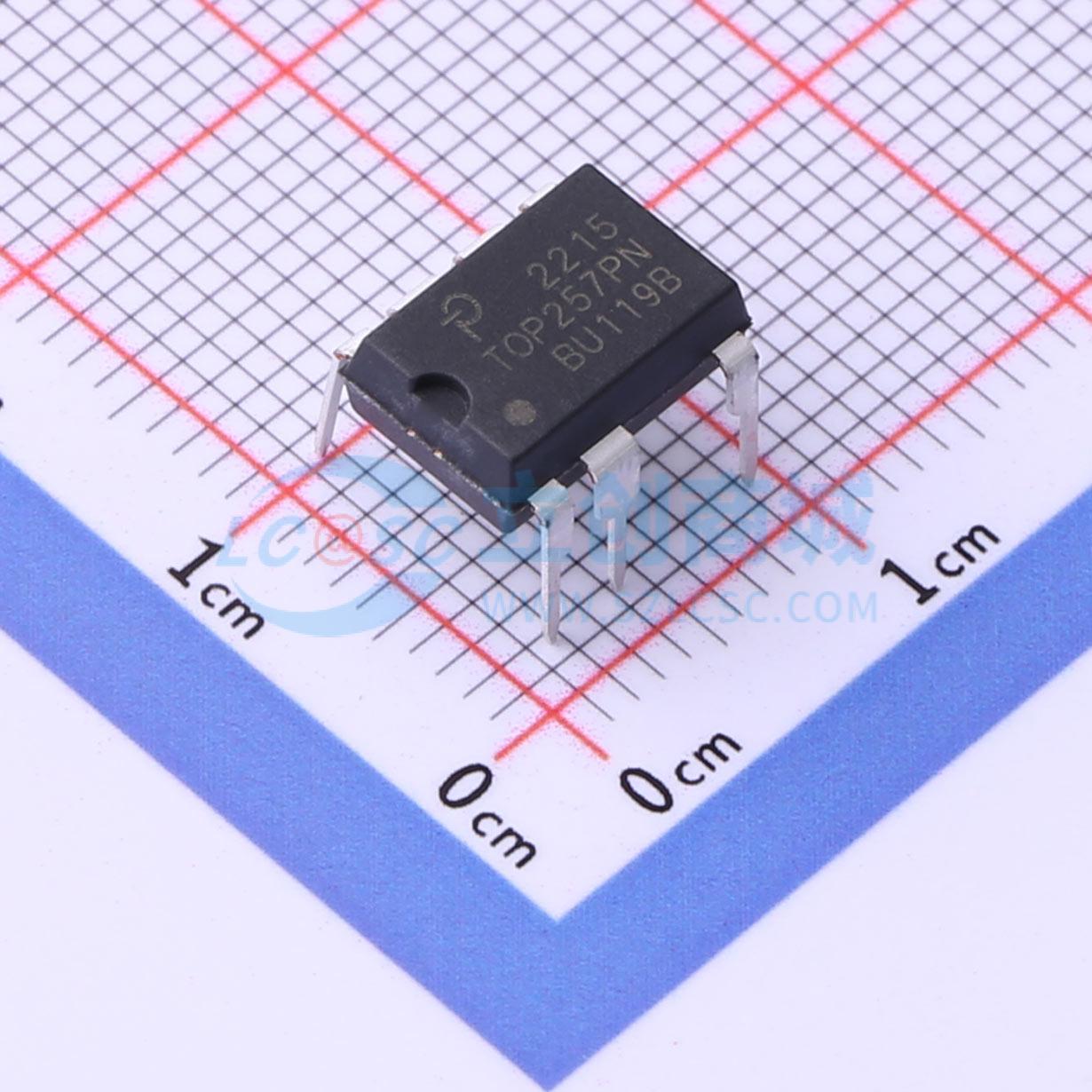

TOP257PN
增强型 EcoSmart 集成离线开关器
- 描述
- TOPSwitch-HX 以高性价比的方式将 700 V 功率 MOSFET、高压开关电流源、PWM 控制、振荡器、热关断电路、故障保护及其他控制电路集成到单个芯片上。
- 商品型号
- TOP257PN
- 商品编号
- C568166
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 66kHz | |
| 最大占空比 | 78% | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 原边反馈 |
商品概述
TOPSwitch-HX 以高性价比的方式将 700 V 功率 MOSFET、高压开关电流源、PWM 控制、振荡器、热关断电路、故障保护及其他控制电路集成到单个芯片上。
商品特性
- 多模式操作可在所有负载下实现效率最大化
- 新型 eSIP-7F 和 eSIP-7C 封装
- 低热阻，结到外壳热阻为 2 ℃/W
- 低高度，非常适合空间有限的适配器
- 使用夹子进行简单安装，有助于降低制造成本
- 卧式 eSIP-7F 封装非常适合超低高度适配器和显示器应用
- 从漏极引脚到相邻引脚以及散热器的封装爬电距离增加
- 输出过压保护（OVP）支持用户编程，可实现锁存/非锁存关断，并具备快速交流复位功能
- 支持初级和次级检测
- 线路欠压（UV）检测可防止关断毛刺
- 线路过压（OV）关断可扩展线路浪涌限制
- 精确的可编程电流限制
- 优化的线路前馈，可抑制线路纹波
- 132 kHz 频率（254Y - 258Y 及所有 E/L 封装）可减小变压器和电源尺寸
- 视频应用可选半频模式
- 频率抖动可降低 EMI 滤波器成本
- 散热器连接到源极，可降低 EMI
- 改进的自动重启功能在短路和开环故障条件下可提供最大功率的 -3%
- 精确的迟滞热关断功能可自动恢复，无需复位
- 完全集成的软启动功能可将启动应力降至最低
- 漏极与所有其他引脚之间的爬电距离增加，可提高现场可靠性
- 在整个负载范围内实现高效节能
- 空载功耗：在 230 VAC 时小于 200 mW
- 1 W 输入时的待机功率：110 VAC 输入时输出大于 600 mW；265 VAC 输入时输出大于 500 mW
应用领域
- 35 W 双输出通用输入电源
- 150 W、250 - 380 VDC 输入电源
- 20 W 连续、80 W 峰值通用输入电源
- 65 W 通用输入电源
