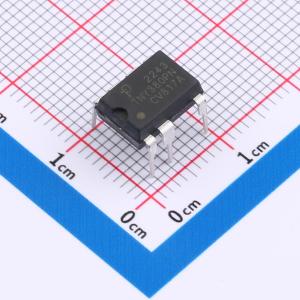

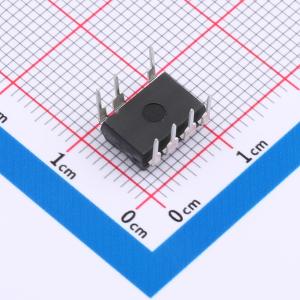

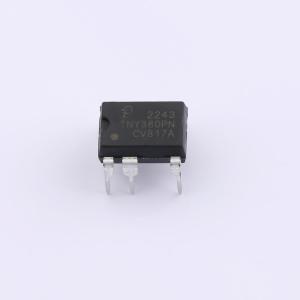

TNY380PN
700V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- TNY380PN
- 商品编号
- C568079
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 132kHz~264kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 65% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 消除音频噪音；EMI优化(抖频模式)；前沿消隐；可调限流；短路保护(SCP)；过压保护(OVP)；过热保护(OTP)；Brown-in/Brown-out检测；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
TinySwitch-PK 包含一个 700 V MOSFET、振荡器、高压开关电流源、电流限制（用户可选择）和热关断电路。峰值模式特性在峰值负载条件下提升电流限制和频率。提升的电流限制提供峰值输出功率，而增加的峰值模式频率确保变压器可以针对连续负载条件而非峰值功率需求进行尺寸设计。
商品特性
- 最低系统成本，增强灵活性：简单的开/关控制，无需环路补偿；独特的峰值模式功能可在不增加变压器尺寸的情况下扩展功率范围；在峰值负载时提高最大频率和电流限制；可通过BP/M电容值选择电流限制；较高的电流限制可在开放式框架中扩展最大功率；较低的电流限制可提高封闭式适配器的效率；允许通过更换器件来选择最佳的TinySwitch - PK，而无需重新设计其他电路；严格的I²f参数公差可降低系统成本；最大化MOSFET和磁性元件的功率传输；导通时间延长，通常可扩展低线调节范围/保持时间，以减少输入大容量电容；自偏置，TNY375 - 376无需偏置绕组，TNY377 - 380需要绕组；频率抖动可降低EMI滤波器成本；优化的引脚布局便于PCB/外部散热；安静的源极连接散热引脚，可降低EMI
- 增强的安全和可靠性特性：精确的滞回热关断，可自动恢复，提供完整的系统级过载保护，无需手动复位；自动重启在短路和开环故障条件下提供小于3%的最大功率；输出过压关断，可选齐纳二极管；使用单个电阻设置线路欠压检测阈值；极低的元件数量可提高可靠性，并实现单面印刷电路板布局；高带宽可实现快速开启，无过冲，瞬态负载响应出色；DRAIN引脚与所有其他引脚之间的爬电距离增加，可提高现场可靠性
- 超节能：轻松满足所有全球能效法规；在265VAC下，无偏置绕组时空载功率小于170mW，有偏置绕组时小于60mW；开/关控制可在轻负载下保持恒定效率，非常适合强制性CEC能效法规和1W PC待机要求
应用领域
- DVD
- PVR
- 有源扬声器
- 调制解调器
- 照片打印机
