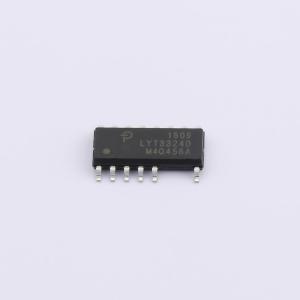

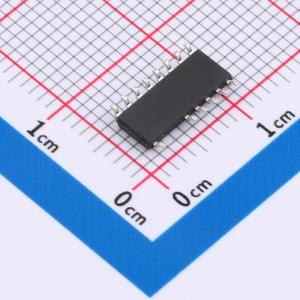

温馨提醒：图片仅供参考，商品以实物为准

LYT3324D-TL

反激,降压,升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LYTSwitch-3系列非常适合单级功率因数校正的恒流LED灯泡和筒灯。每个设备都集成了高压功率MOSFET和不连续模式、变频变导通时间控制器。该控制器还提供逐周期电流限制、输出过压保护、线路过电压保护、全面的保护功能以及先进的热管理电路。所有LYTSwitch-3 IC都内置了TRIAC检测器，可以区分前缘调光器和后缘调光器。此功能与负载监测电路一起，在每个开关周期中调节泄放电流。如果未检测到调光器，控制器将完全禁用泄放电路，从而显著提高效率。低压侧开关拓扑结构、通过电子静音拉电流引脚进行冷却以及频率抖动确保了极低的EMI。这减小了输入滤波组件的尺寸——在调光过程中大大降低了可听噪声。表1中的零件编号描述了4种不同的功率等级和两种MOSFET电压选项，以优化设计成本，而EcoSmartTM开关技术则确保了每种设备尺寸和负载条件下的最大效率。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LYT3324D-TL
商品编号: C567715
商品封装: SO-14-150mil
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	调光	TRIAC
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	85VAC
	拓扑结构	降压；反激；升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置

商品概述

LYTSwitch™-3系列非常适合单级功率因数校正的恒流LED灯泡和筒灯。每个器件都集成了一个高压功率MOSFET和一个不连续模式、可变频率可变导通时间的控制器。该控制器还提供逐周期电流限制、输出过压保护、线路过压保护等全面的保护功能，以及先进的热管理电路。所有LYTSwitch-3 IC都内置了一个TRIAC检测器，可区分前沿和后沿调光器。这种能力与负载监测电路相结合，可在每个开关周期调节泄放电流。如果未检测到调光器，控制器会完全禁用泄放电路，显著提高效率。低端开关拓扑结构、通过电子静音源引脚散热以及频率抖动的结合确保了极低的电磁干扰（EMI）。这减小了输入滤波元件的尺寸，大大降低了调光过程中的可听噪声。

商品特性

全电压范围和负载下，恒流调节精度小于±3%
功率因数 > 0.9
确保随TRIAC相位角单调降低视在功率
低总谐波失真（THD），可调光灯泡典型值为15%，优化设计中低至7%
检测前沿和后沿TRIAC调光器
无调光器时的高效模式
可选调光曲线增加设计灵活性
快速启动（< 500 ms）
低开机冲击和死区
有源泄放驱动，实现最广泛的调光器兼容性
支持降压、降压-升压、抽头降压-升压、升压、隔离和非隔离反激式拓扑
最高20 W输出功率
无需电解大容量电容或光耦合器，延长使用寿命
全面的保护功能
输入和输出过压保护
输出短路和开环保护
先进的热控制
热折返功能确保在高温下持续发光
终端停止关机功能在故障条件下提供保护

应用领域

可调光灯泡应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	开关频率	40kHz~124kHz
	通道数	1
	输出电压	-
	输出电流	-
