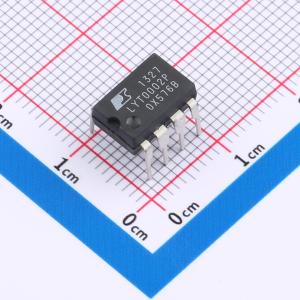

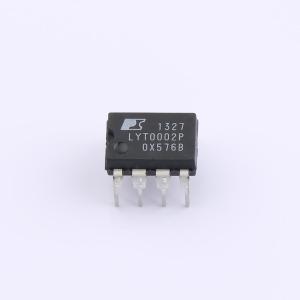

温馨提醒：图片仅供参考，商品以实物为准
LYT0002P
输出146mA 反激,SEPIC,降压,升压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为低成本LED灯泡替换应用而设计。集成了700 V功率MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路到一个单片IC中。启动和工作电源直接从DRAIN引脚的电压获取，无需偏置电源和相关电路，可使用低成本的分立电感器。全集成的自动重启电路可在短路或开环等故障条件下安全限制输出功率，减少元件数量并降低系统成本。通孔和表面贴装的封装选项适合不同的制造要求。
- 商品型号
- LYT0002P
- 商品编号
- C567668
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 85V~308V | |
| 开关频率 | 66kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | 85VAC~308VAC | |
| 拓扑结构 | 反激；升压；SEPIC；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
LYTSwitch-0 系列专门设计用于低成本LED灯泡替换应用。LYTSwitch-0 器件集成了700 V功率MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路于单片IC中。
启动和工作电源直接从DRAIN引脚的电压获取。这消除了对偏置电源及其相关电路的需求，并允许使用低成本的分立电感器。LYTSwitch-0系列中完全集成的自动重启电路在故障条件下（如短路或开环）安全地限制输出功率，减少元件数量并降低系统成本。通孔和表面贴装封装选项适合不同的制造要求。
