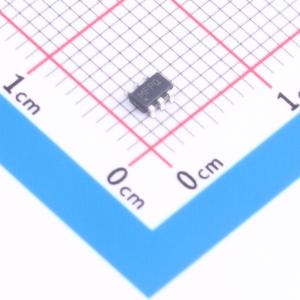

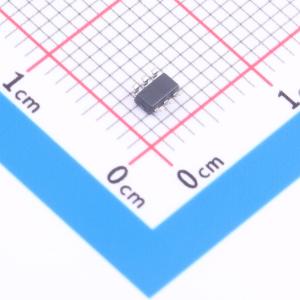

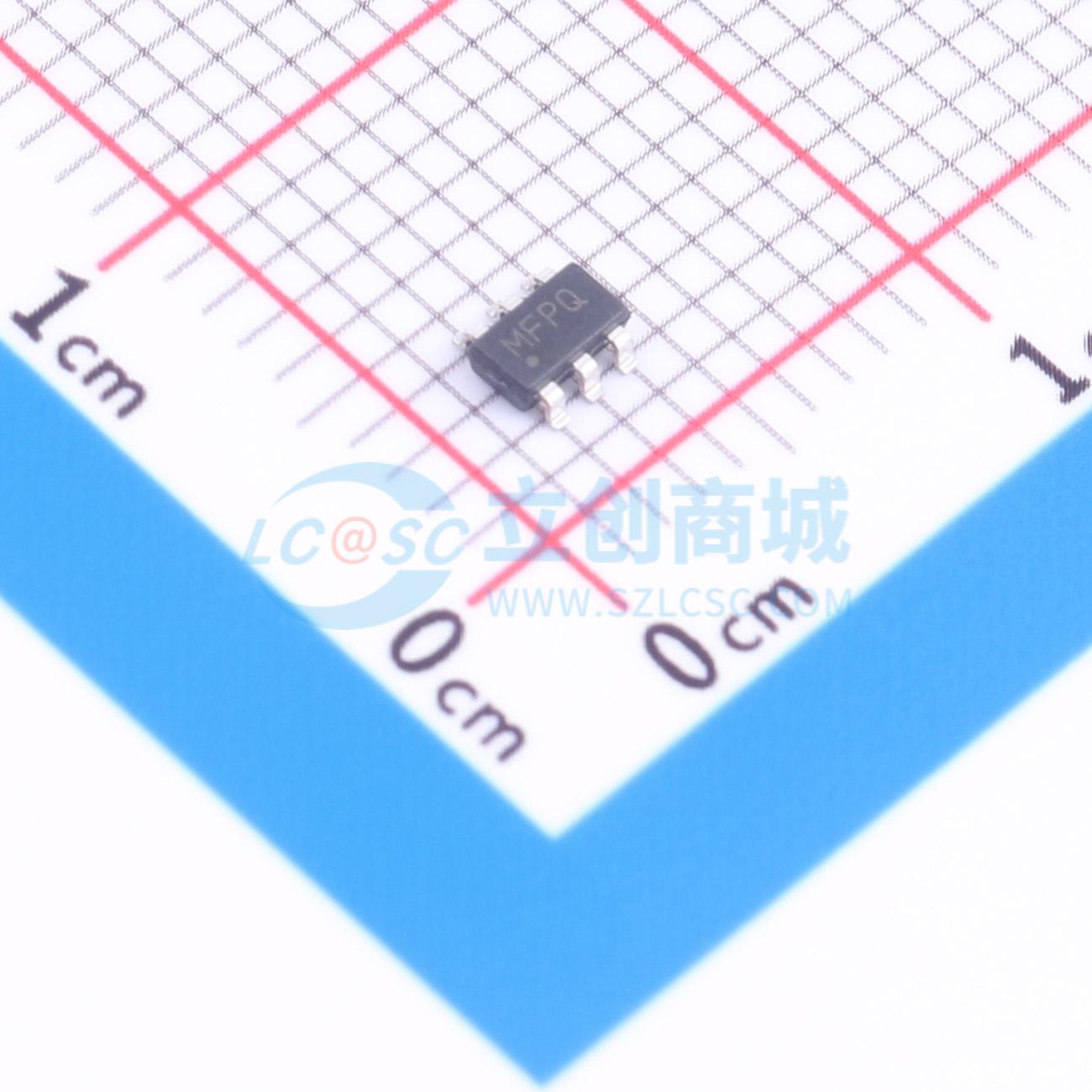

MCP16331T-E/CHVAO
降压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP16331T-E/CHVAO
- 商品编号
- C5229444
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.4V~50V | |
| 输出电压 | 2V~24V | |
| 输出电流 | 500mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
MCP16331器件是一款高度集成、高效、固定频率的降压型DC-DC转换器，采用流行的6引脚SOT-23或8引脚2 mm x 3 mm TDFN封装，可在高达50V的输入电压源下工作。集成特性包括高端开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。开发一个完整的降压型DC-DC转换器电源仅需几个外部组件。 通过集成限流、低电阻、高速N沟道MOSFET及其相关驱动电路，可实现高转换器效率。高开关频率可将外部滤波组件的尺寸降至最小，从而减小解决方案的尺寸。 MCP16331可提供500 mA的连续电流，同时将输出电压调节在2.0V至24V之间。集成的高性能峰值电流模式架构可使输出电压保持严格稳定，即使在电源系统常见的输入电压阶跃和输出电流瞬态条件下也是如此。 EN输入用于开启和关闭器件。关闭时，输入仅消耗几μA的电流，适用于减载和负载分配应用。该引脚内部上拉，因此即使EN引脚悬空，器件也会启动。 输出电压由外部电阻分压器设置。MCP16331采用节省空间的6引脚SOT-23和8引脚2 mm x 3 mm TDFN表面贴装封装。
商品特性
- 效率高达96%
- 输入电压范围：4.4V至50V
- 输出电压范围：2.0V至24V
- 输出电压精度为2%
- 通过汽车AEC-Q100可靠性测试
- 集成N沟道降压开关：600 mΩ
- 在所有输入电压范围内，最小输出电流为500 mA
- 在3.3V和5V输出电压、输入电压>12V、环境温度为+25℃且采用SOT-23封装时，输出电流高达1.2A
- 在12V输出电压、输入电压>18V、环境温度为+25℃且采用SOT-23封装时，输出电流高达0.8A
- 固定频率为500 kHz
- 输出电压可调
- 器件关断电流低
- 峰值电流模式控制
- 内部软启动
- 内部补偿
- 使能引脚内部上拉
- 与陶瓷电容配合使用时稳定
- 逐周期峰值电流限制
- 欠压锁定（UVLO）：启动电压为4.1V；停止电压为3.6V
- 过温保护
- 提供的封装：6引脚SOT-23、8引脚2 mm x 3 mm TDFN
应用领域
- P|C(B)微控制器和dsPIC数字信号控制器偏置电源
- 48V、24V和12V工业输入DC-DC转换
- 机顶盒
- DSL电缆调制解调器
- 汽车
- AC/DC适配器
- 铅酸电池供电设备
- AC-DC数字控制电源
- 功率计
- 消费电子
- 医疗保健
- 分布式电源
