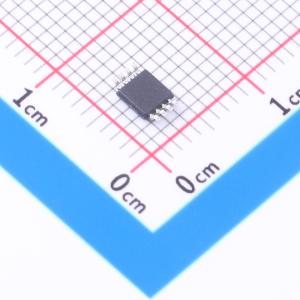

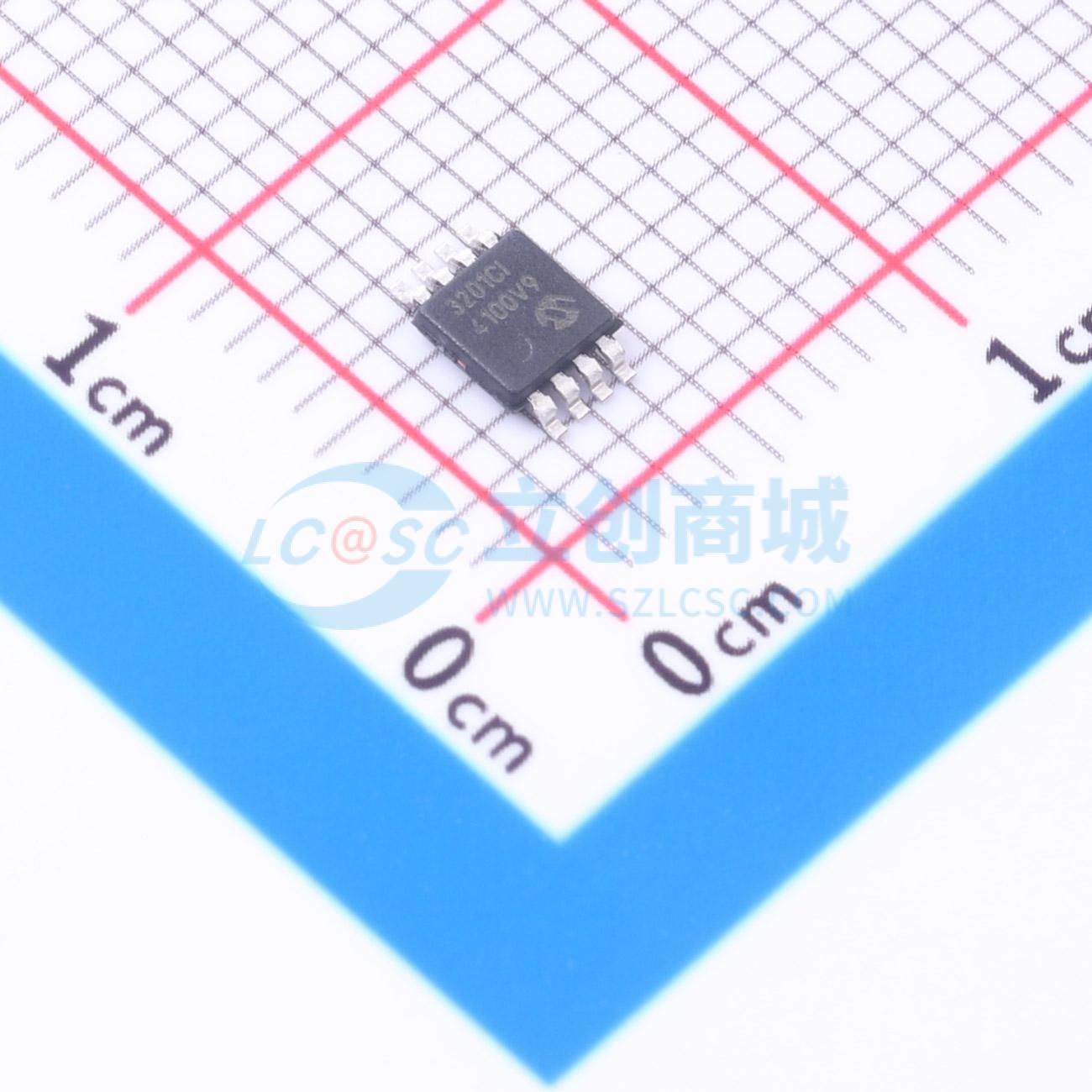

MCP3201T-CI/MS

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 12位分辨率，±1LSB最大DNL，±1LSB最大INL（MCP3201-B），±2LSB最大INL（MCP3201-C），片上采样保持电路，SPI串行（模式0,0和1,1），单电源操作：2.7V-5.5V，最大采样率为100ksps（VpD=5V），最大采样率为50ksps（VoD=2.7V），低功耗CMOS技术，典型待机电流500nA，最大2uA，最大工作电流400uA（5V），工业温度范围：-40°C至+85°C，提供8引脚MSOP、PDIP、SOIC和TSSOP封装
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3201T-CI/MS
商品编号: C5229413
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.58克(g)

商品参数

商品概述

一款逐次逼近型12位模数（A/D）转换器，内置采样保持电路。它提供单路伪差分输入。差分非线性（DNL）规定为±1 LSB，积分非线性（INL）有±1 LSB（MCP3201 - B）和±2 LSB（MCP3201 - C）两种版本。采用与SPI协议兼容的简单串行接口进行通信。在1.6 MHz的时钟速率下，采样率最高可达100 ksps。工作电压范围宽（2.7V - 5.5V）。低电流设计使得典型待机电流和工作电流分别仅为500 nA和300 μA。提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。

商品特性

12位分辨率
最大±1 LSB差分非线性
最大±1 LSB积分非线性（MCP3201 - B）
最大±2 LSB积分非线性（MCP3201 - C）
片上采样保持
SPI串行接口（模式0,0和1,1）
单电源供电：2.7V - 5.5V
VDD = 5V时，最大采样率100 ksps
VDD = 2.7V时，最大采样率50 ksps
低功耗CMOS技术
典型待机电流500 nA，最大2 μA
5V供电时，最大工作电流400 μA
工业温度范围：-40°C至+85°C
8引脚MSOP、PDIP、SOIC和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	100kHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	-
	时钟/振荡器	外置
	时钟频率(fc)	-
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	500nA
	功能特性	-
