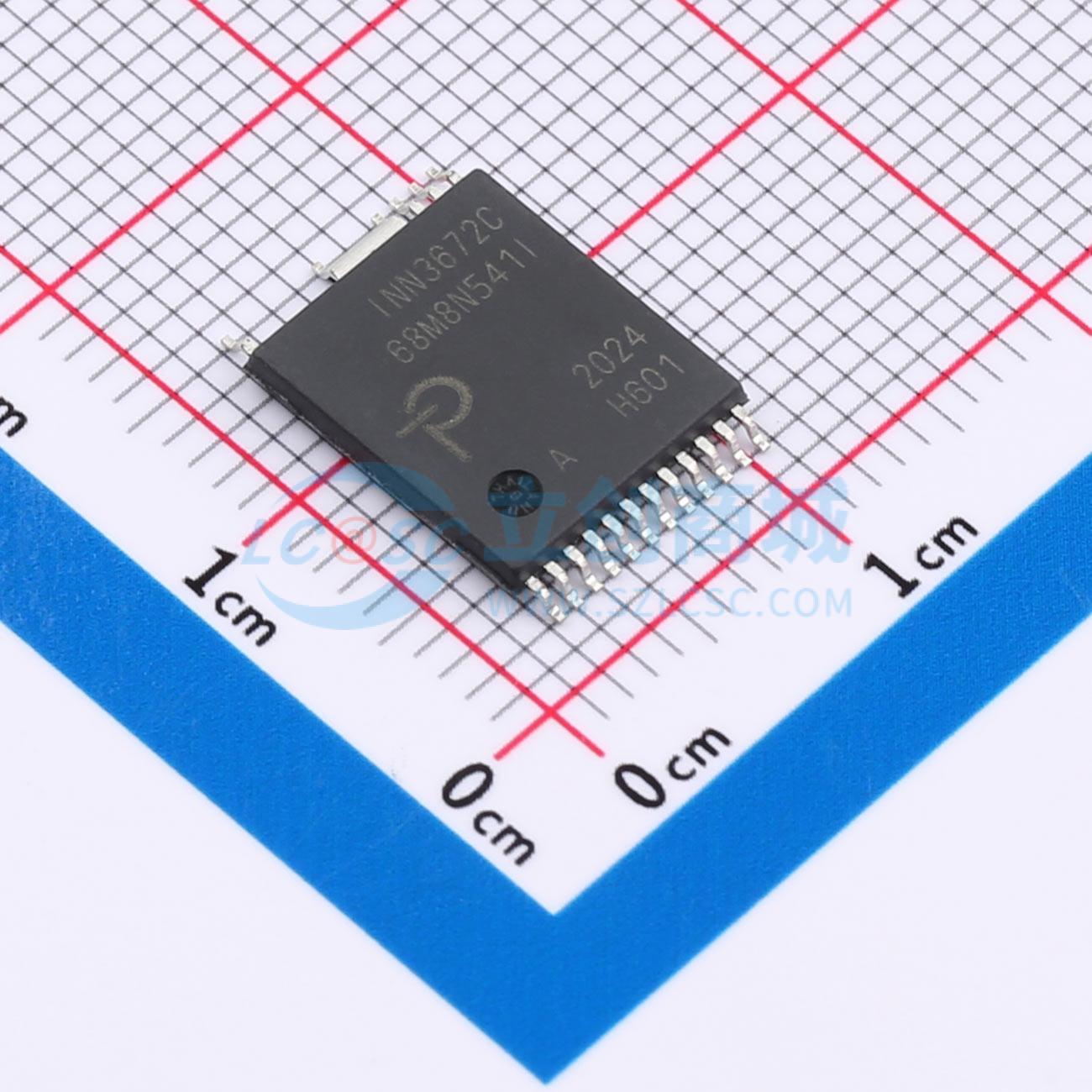

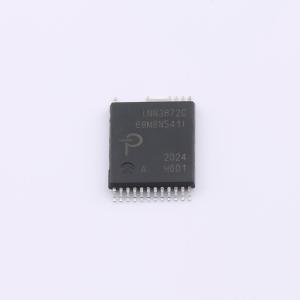

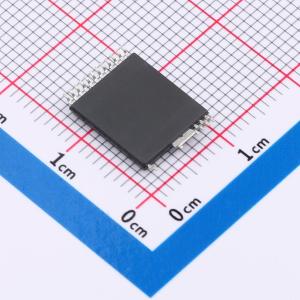

INN3672C-H601-TL

InnoSwitch™3-EP 系列 IC 极大地简化了反激式电源转换器的设计和制造，尤其适用于那些需要高效率和/或紧凑尺寸的应用。InnoSwitch3-EP 系列将初级和次级控制器以及安全级反馈集成到单个 IC 中。 InnoSwitch3-EP 系列器件具备多种保护功能，包括线路过压和欠压保护、输出过压和过流限制以及过温关断。该系列器件提供标准和峰值功率传输选项，以及常用的自动重启保护功能。 InnoSwitch3-EP 在一个器件中集成了高压功率开关以及初级侧和次级侧控制器。 该架构采用了一种新颖的电感耦合反馈方案（FluxLink），利用封装引脚框架和键合线，为从次级控制器向初级控制器传输准确的输出电压和电流信息提供了一种安全、可靠且经济高效的方式。

• 全负载范围内高效率
• PowiGaN 技术 —— 无需散热片，功率可达 100 W
• 多模式准谐振（QR）/CCM 反激控制器、高压开关、次级侧感应和同步整流驱动器
• 通过加权次级侧调节（SSR）反馈和同步 FET 实现出色的多输出交叉调节
• 集成 FluxLink 高电位隔离反馈链路
• 出色的 CV/CC 精度，不受外部元件影响
• 使用外部电阻可调节精确的输出电流检测
• 包括线路检测在内，空载功耗低于 30 mW
• 轻松满足所有全球能效法规
• 开路 SR FET 栅极检测
• 快速输入线路欠压/过压保护
• 输出过压保护自动重启故障响应
• 725 V 和 750 V 开关，具备出色的浪涌耐受能力
• 900 V 和 1700 V 开关，适用于工业设计或提供额外安全裕量
• 输出欠压保护
• 具备自动重启峰值功率传输功能
• 加强隔离
• 隔离电压 > 4000 VAC
• 100% 生产高电位测试
• UL1577 隔离电压 4000 VAC（最大值），通过 TUV（EN62368-1）、CQC（GB4943.1）和 DIN EN IEC 60747-17（VDE 0884-17）安全认证
• 出色的抗噪能力，使设计能够达到 EN61000-4 系列的“A”级性能标准；EN61000-4-2、4-3（30 V/m）、4-4、4-5、4-6、4-8（100 A/m）和 4-9（1000 A/m）
• 无卤且符合 RoHS 标准

• 家电、计算机和消费产品的辅助电源、待机电源和偏置电源
• 电表、智能电网和工业电源
