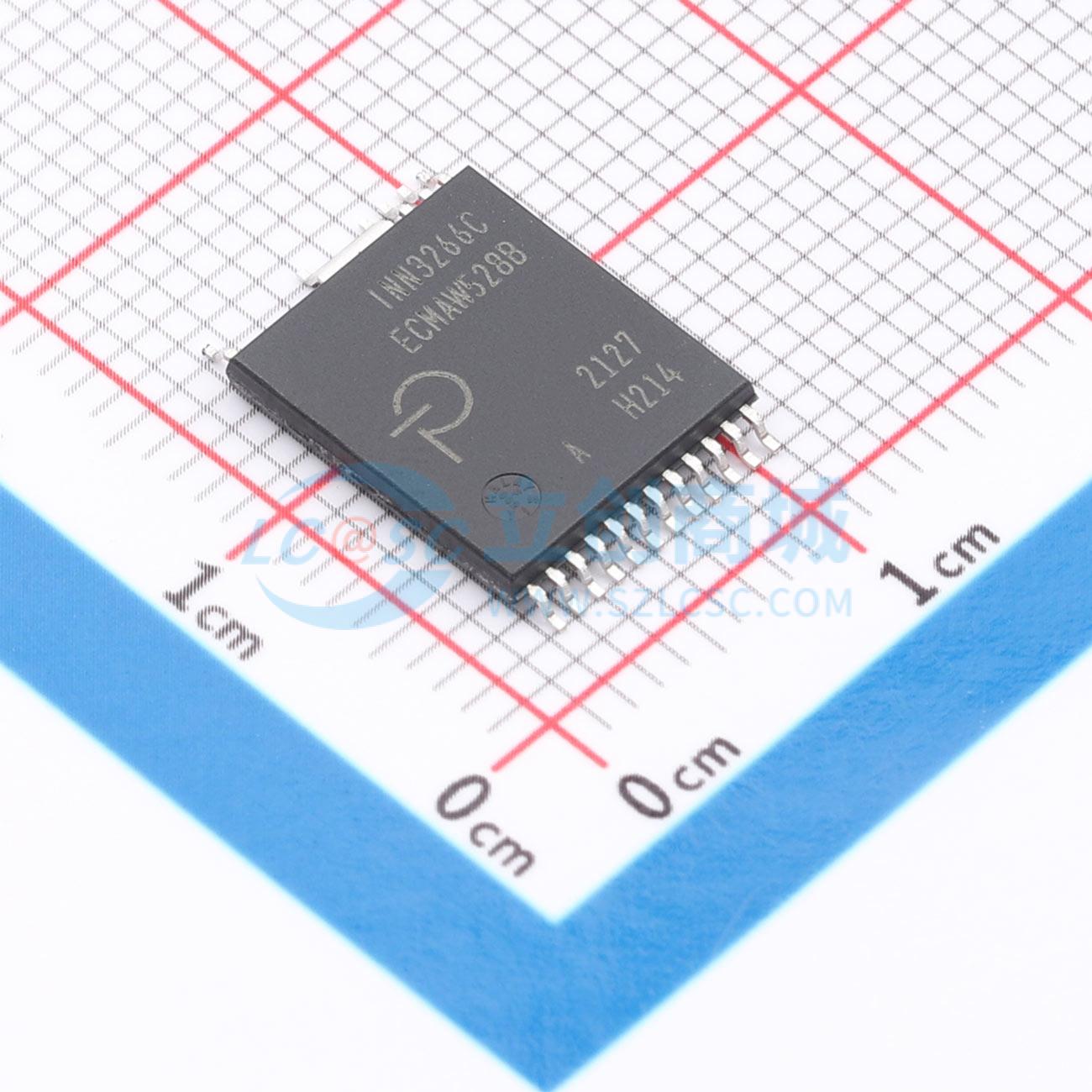

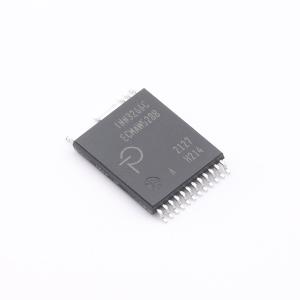

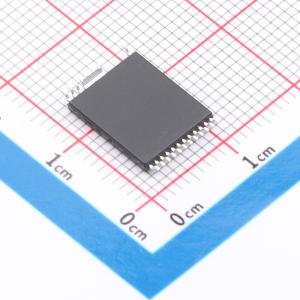

INN3266C-H214-TL

650V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: INN3266C-H214-TL
商品编号: C567501
商品封装: InSOP
包装方式: 编带
商品毛重: 0.569958克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	功能特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+105℃
	工作模式	DCM；CCM；QR
	输出电压	-
	反馈方式	副边反馈

商品概述

InnoSwitchTM 3 - CP系列集成电路极大地简化了反激式电源转换器的设计和制造，尤其适用于那些需要高效率和/或紧凑尺寸的产品。InnoSwitch3 - CP系列将初级和次级控制器以及安全级反馈集成到单个集成电路中。InnoSwitch3 - CP系列器件具备多种保护功能，包括线路过压和欠压保护、输出过压和过流限制以及过温关断。该系列器件有支持如快速充电和USB PD设计等应用所需的锁存和自动重启行为常见组合的型号。器件有带或不带电缆压降补偿的版本。

商品特性

高度集成，占用空间小：全负载范围内效率高达94%；准谐振（QR）/CC/M反激控制器、高压开关、次级侧感应和同步整流驱动器；集成FluxLinkTM、HIPOT隔离反馈链路；易于与负载导向和快速充电协议集成电路接口；恒功率（CP）曲线通过连续调整输出电流和电压来最小化充电时间；精确的CV/CC/CP，与外部组件无关；外部IS电阻允许自定义CC编程；0% - 100% - 0%负载阶跃时具有瞬时瞬态响应；PowiGaNTM技术，无散热器情况下功率可达100 W（INN3278C、INN3279C和INN3270C）。
EcoSmartTM - 节能：无负载时功耗低于30 mW，包括线路感应；轻松满足所有全球能效法规；低散热。
先进保护/安全特性：次级开关或二极管短路保护；开路SR FET栅极检测；快速输入线路UV/OV保护。
可选特性：具有多种设置的电缆压降补偿；可变输出电压、恒流曲线；输出OVP/UVP的自动重启或锁存故障响应；多个输出UV故障阈值；锁存或滞后初级过温保护。
完全符合安全和法规要求：加强隔离；隔离电压 >4000 VAC；100%生产HIPOT测试；UL1577隔离电压4000 VAC（最大），TUV（EN62368 - 1）、CCQ（GB4943.1）和DIN VDE V 0884 - 11安全认证；出色的抗噪能力使设计能够达到EN61000 - 4系列的“A”级性能标准；EN61000 - 4 - 2、4 - 3（30 V/m）、4 - 4、4 - 5、4 - 6、4 - 8（100 A/m）和4 - 9（1000 A/m）。
绿色封装：无卤素且符合RoHS标准。

应用领域

高达100 W的高效反激式设计
USB PD / QC / 专有协议充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	-
	开关频率	75kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
