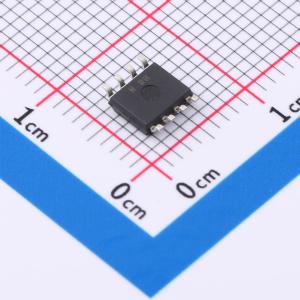

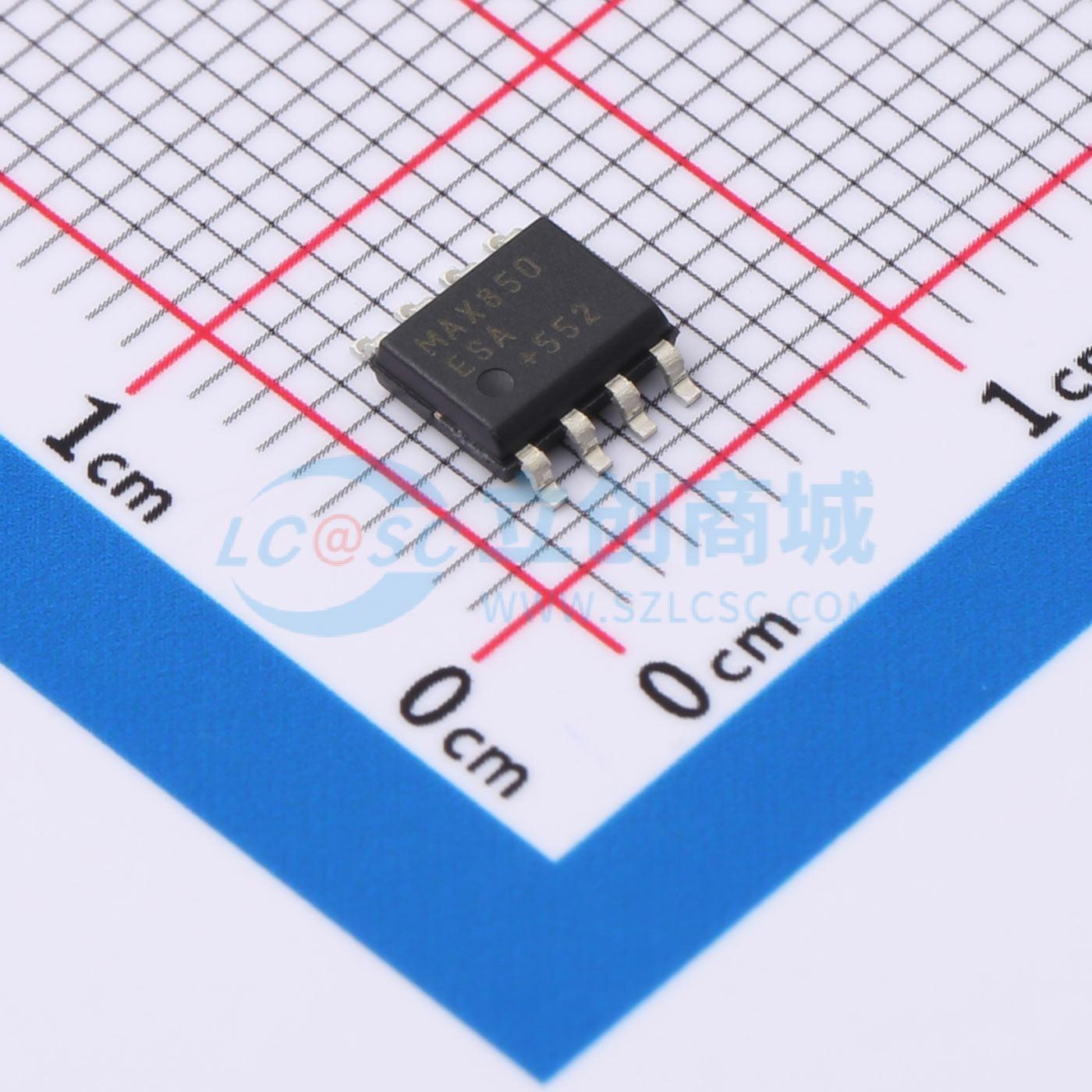

温馨提醒：图片仅供参考，商品以实物为准

MAX850ESA+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、稳压型、负输出电荷泵，用于GaAsFET偏置电源、1mVP-P输出电压纹波(MAX853)
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX850ESA+T
商品编号: C5224454
商品封装: SO-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MAX850–MAX853是低噪声、反相、稳压电荷泵电源，专为偏置GaAsFET器件而设计，例如手机中的功率放大器模块。施加的输入电压（VIN）首先通过电容式电荷泵在NEGOUT端反相为负电压。然后，该电压由内部线性稳压器进行稳压，并在OUT端输出。可实现的最小（最负）输出电压（VOUT）为反相后的正电压加上后置稳压器所需的1.0V。对于MAX850–MAX852，线性稳压器将电荷泵逆变器产生的纹波噪声在VOUT端降低至2mVp-p。此外，线性稳压器出色的交流抑制能力可衰减输入电源上的噪声。OUT端可提供高达5mA的电流。

商品特性

5mA时固定-4.1V输出或可调-0.5V至-9V输出
4.5V至10V输入电压范围
2mVp-p输出电压纹波（MAX850–MAX852） 1mVp-p输出电压纹波（MAX853）
100kHz电荷泵开关频率（MAX850/MAX851/MAX853）
外部同步时钟输入（MAX852）
逻辑电平关断模式：全温度范围内最大1μA（MAX850/MAX852/MAX853）
低成本、8引脚SO封装

应用领域

手机
负稳压电源
个人通信器、个人数字助理（PDA）
无线数据记录器
连续可调GaAsFET偏置
LCD偏置对比度控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~10V
	开关频率	100kHz
	工作温度	-40℃~+85℃

	属性	参数值
	功能类型	反相
	输出电压(Vout)	-4.1V；-9V~-500mV
	输出电流(Iout)	5mA
