温馨提醒：图片仅供参考，商品以实物为准

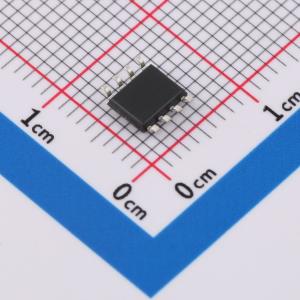

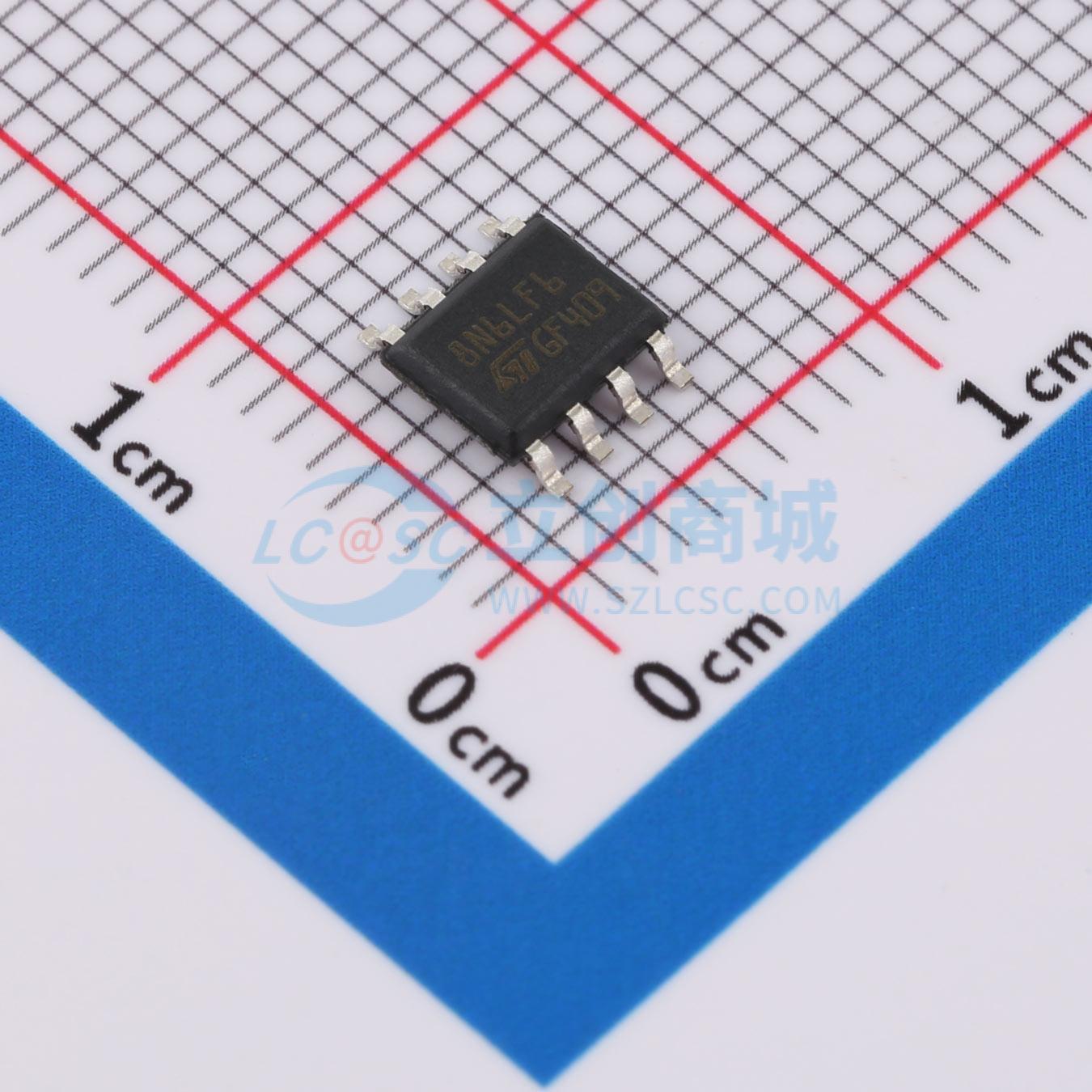

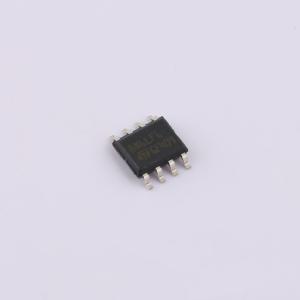

STS8N6LF6AG
1个N沟道 耐压:60V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级N沟道60 V、21 mOhm典型值、8 A STripFET F6功率MOSFET，SO-8封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STS8N6LF6AG
- 商品编号
- C5221400
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 24mΩ@10V | |
| 耗散功率(Pd) | 3.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 1.34nF@25V | |
| 反向传输电容(Crss) | 60pF@25V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品特性
- 高速功率平滑切换
- 增强型体二极管 dv/dt 能力
- 增强型雪崩耐用性
- 100% 非钳位感性开关（UIS）测试，100% 栅极电阻（Rg）测试
- 无铅
应用领域
- 开关电源（SMPS）中的同步整流
- 硬开关和高速电路
- 电动工具
- 不间断电源（UPS）
- 电机控制
