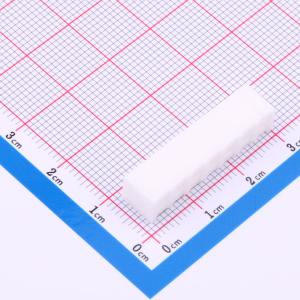

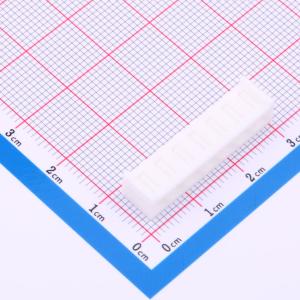

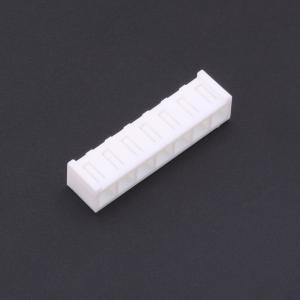

温馨提醒：图片仅供参考，商品以实物为准
7P-SDN-A
1x7P 间距:3.96mm 直插
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是3.96mm间距的板端压接式连接器,能够连接包括信号和电源电路在内的各种电路。该连接器采用纤薄、低矮的设计。此外,它具有独特的锁扣结构,可降低插入力,从而大幅提高触点安装的工作效率。
- 品牌名称
- JST
- 商品型号
- 7P-SDN-A
- 商品编号
- C566310
- 商品封装
- P=3.96mm
- 包装方式
- 袋装
- 商品毛重
- 0.781克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x7P | |
| 间距 | 3.96mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 7P | |
| 排数 | 1 | |
| 每排PIN数 | 7 | |
| 额定电流 | 7A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 7mm | |
| X轴-板上底边长度(间距线) | 28.76mm | |
| Y轴-板上底边宽度 | 6.2mm |
