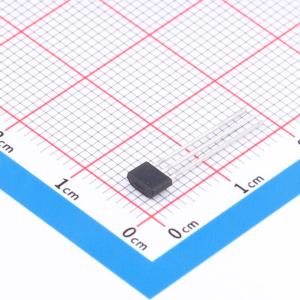

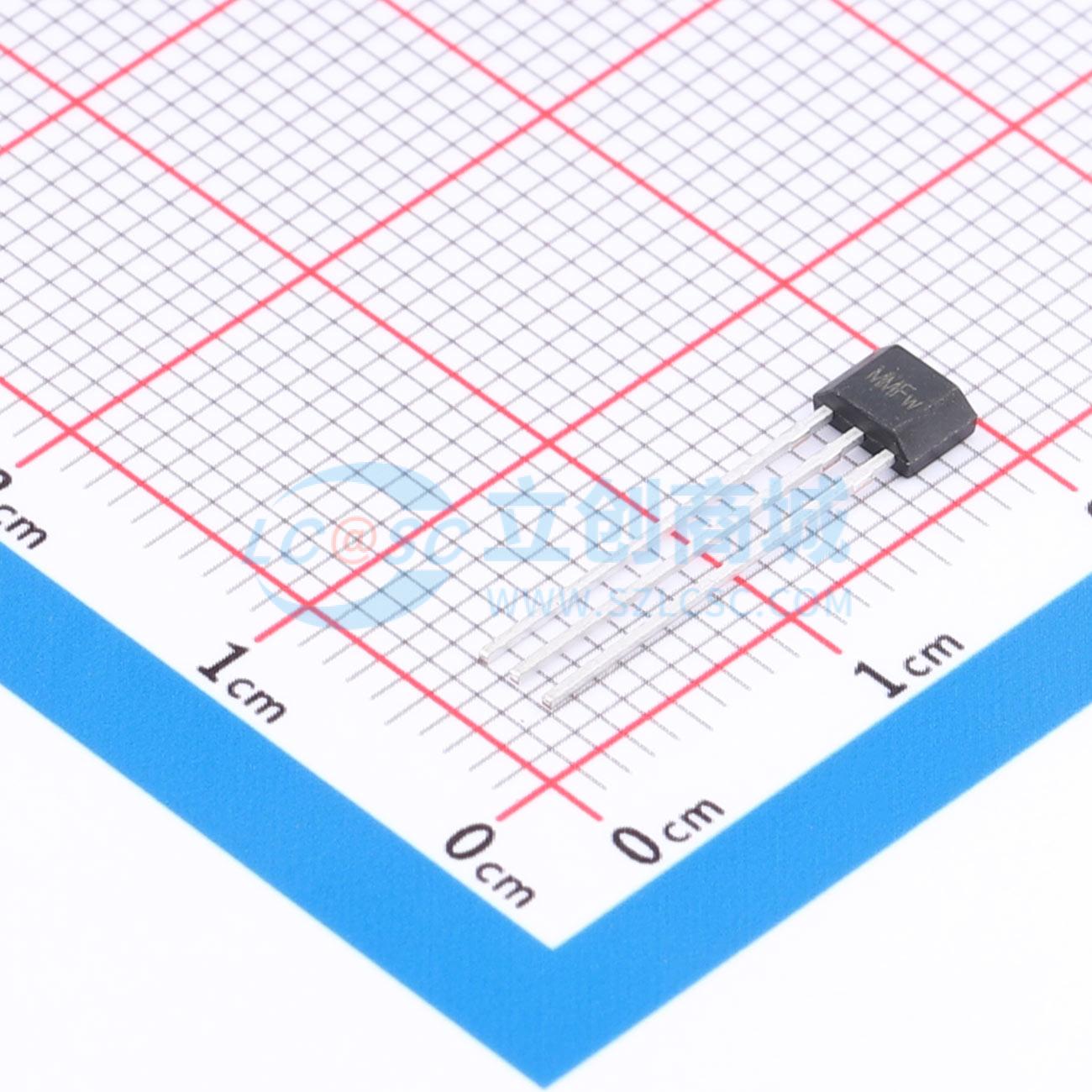

KTH1701PH-TO3

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CONNTEK(昆泰芯)
商品型号: KTH1701PH-TO3
商品编号: C55271047
商品封装: TO-92S
包装方式: 袋装
商品毛重: 0.1226克(g)

商品参数

参数完善中

商品概述

KTH1701是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。当施加的S极或N极磁感应强度超过工作点B时，芯片输出低电平并保持；直到S极或N极磁感应强度低于释放点B时，芯片输出高电平。芯片内置温度补偿电路和时钟逻辑电路，确保稳定的工作点和开关频率。该芯片能够以极低的电流消耗提供全极磁响应，可在1.8V至5.5V的供电电压范围内工作，并采用SOT-23-3L、TO-92S和HFBP1010-4L封装。

商品特性

低功耗：25Hz版本为0.9μA@1.8V；100Hz版本为2.4μA@1.8V；500Hz版本为10.4μA@1.8V；40kHz版本为2.3mA@1.8V
宽工作电压范围：1.8V~5.5V
可选磁场阈值：15Gs超低阈值、26Gs超低阈值、36Gs低阈值、48Gs高阈值
全极磁场检测
CMOS推挽输出
封装选项：SOT-23-3L、TO-92S、HFBP1010-4L
工作温度范围：-40℃~125℃
ESD性能：HBM 8kV
符合RoHS标准

应用领域

笔记本电脑和平板电脑开关检测
TWS耳机
手机
电子锁
阀门位置检测
水表、气表、流量计
非接触式检测
