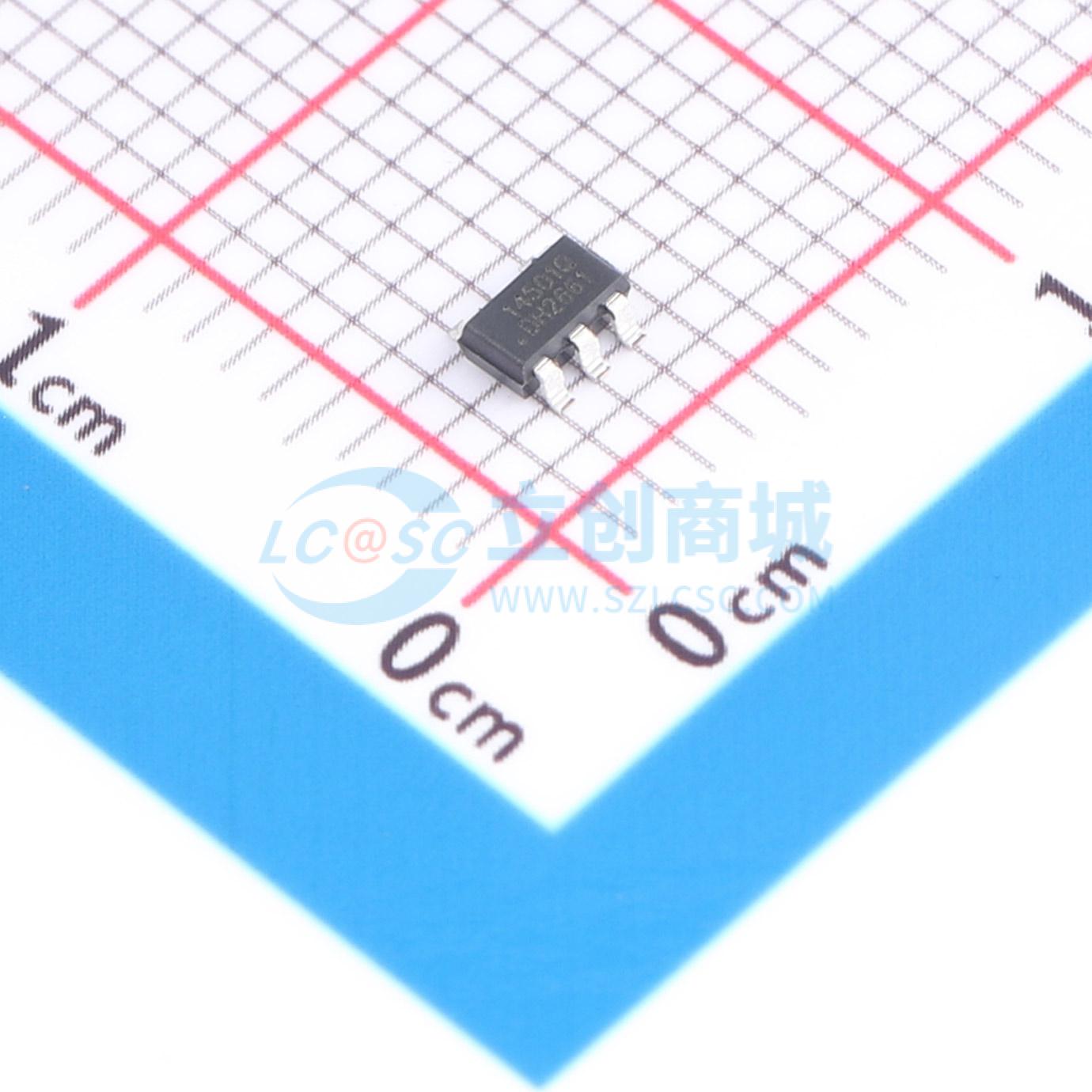

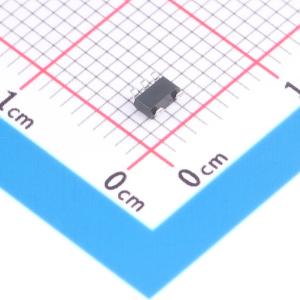

SIT14501QSB
SIT14501QSB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SIT(芯力特)
- 商品型号
- SIT14501QSB
- 商品编号
- C55269791
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
SIT14XX1Q 系列是超低静态电流、低压差线性稳压器，具有 3V 至 40V 的宽输入电压范围。该系列可提供 3.3V 和 5V 固定输出，负载电流高达 150mA。在空载条件下，静态电流小于 6µA。该系列具有内置的过流保护、短路保护、过温关断和自动重启功能。
商品特性
- 宽输入电压范围：3V 到 40V
- AEC-Q100 认证
- 超低静态电流 < 6µA
- 低压差：500mV @ 150mA
- 高达 150mA 的输出电流
- 高 PSRR 60dB @ 100Hz
- 稳定的环路，仅需 2.2µF 低 ESR 输出陶瓷电容
- 过流保护，短路保护
- -40℃ ~ 150℃ 工作结温
- 过温关断与自动重启恢复
- 内置软启动
- 支持 SOT223-3L，SOT23-5L 两种封装形式
