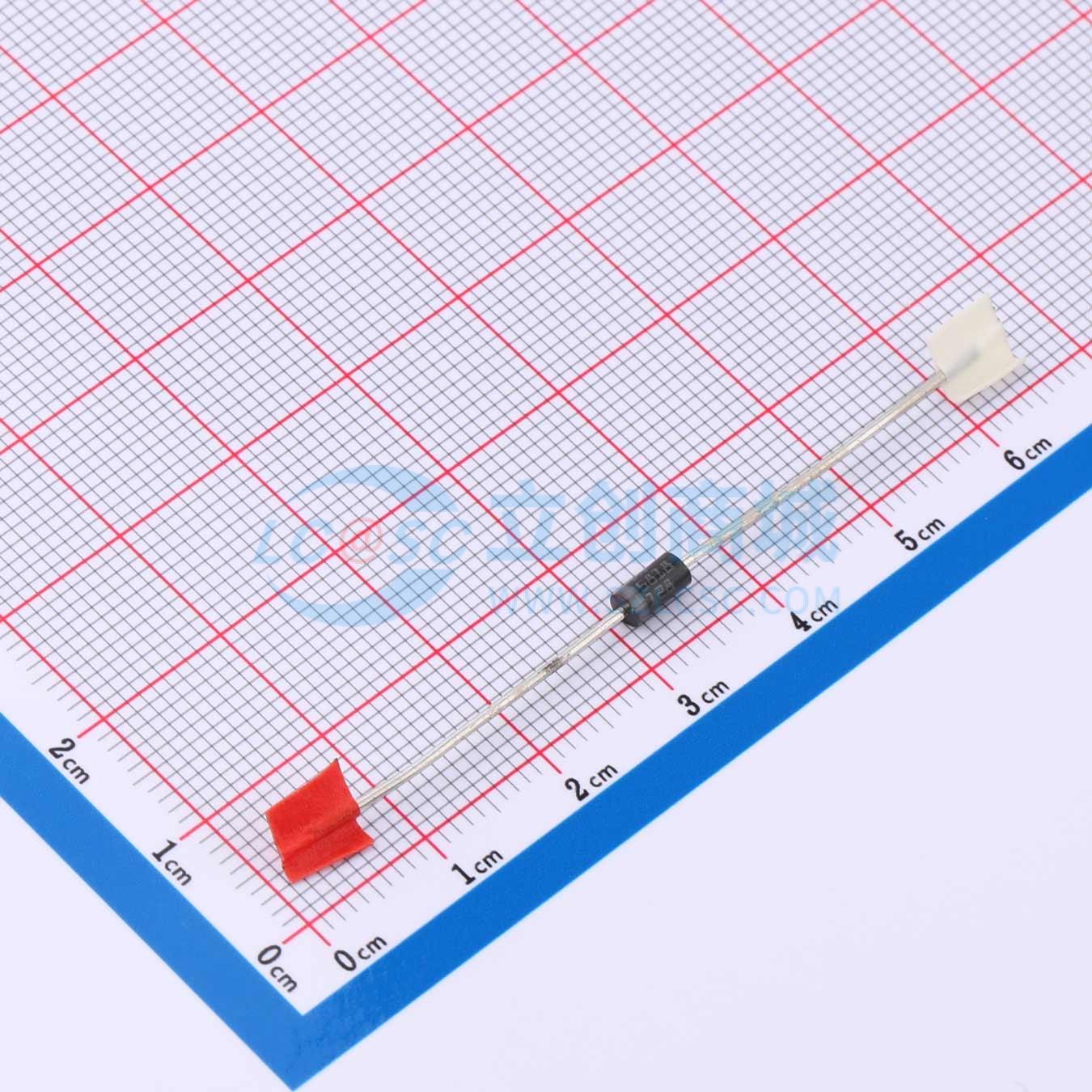

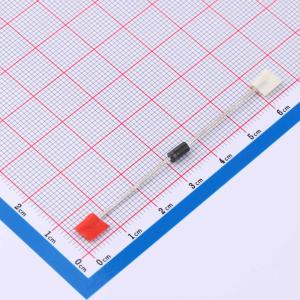

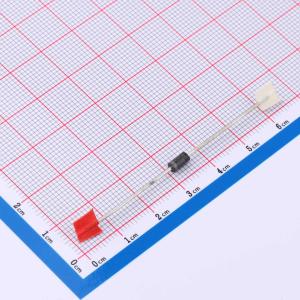

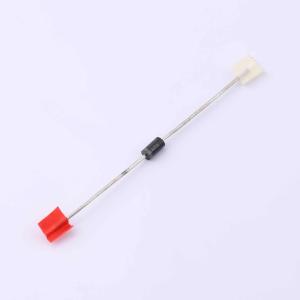

1N5818
电压:30V 电流:1A
- 描述
- 30 V、1 A轴向功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- 1N5818
- 商品编号
- C5220773
- 商品封装
- DO-41
- 包装方式
- 盒装
- 商品毛重
- 0.3844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 500mV@1A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 500uA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
商品概述
轴向功率肖特基整流器，封装为DO-41；环氧符合UL94 V0标准，带表示阴极。
商品特性
- 非常小的传导损耗
- 可忽略的开关损耗
- 快速开关
- 低正向压降
- 规定的雪崩能力
- 测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：1N5817/1N5818为P=0.3×IF(AV)+0.090×IFC(RMS)²；1N5819为P=0.3×IF(AV)+0.150×IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流
- 极性保护
- 小型电池充电器
