HJ-WL32Q

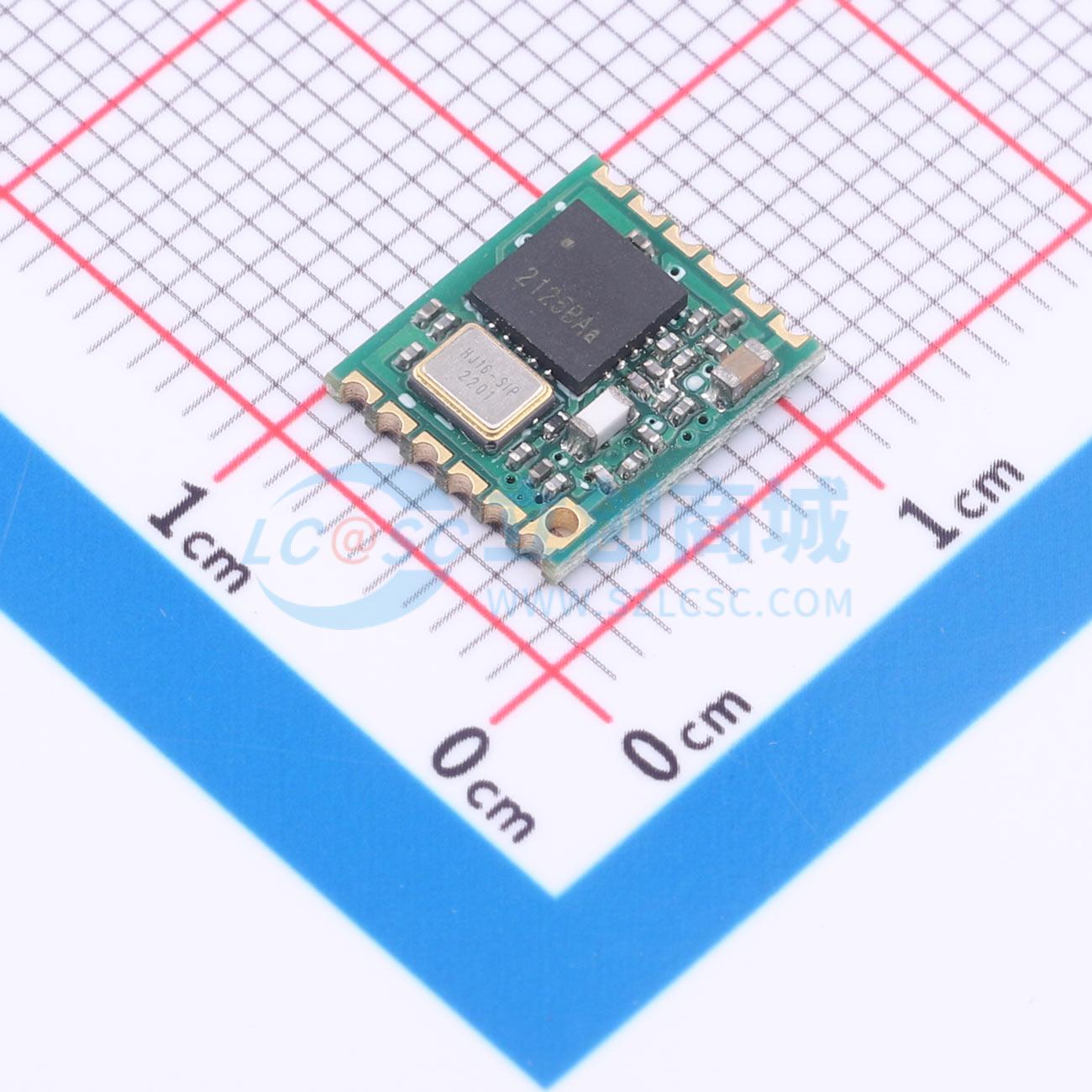

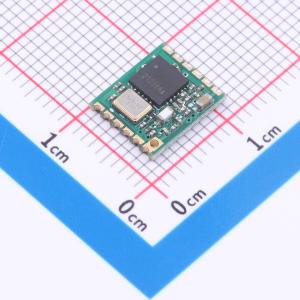

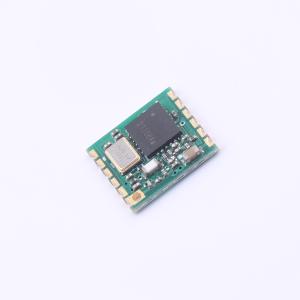

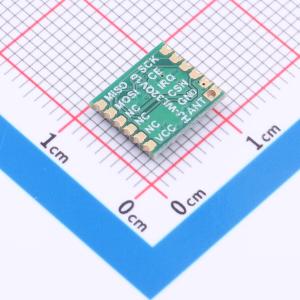

HJ-WL32Q基于PAN3020 的低成本9.8 × 8.0 mm小尺寸远距离低功耗 Sub-GHz 物联网无线数据收发模组

描述

HJ-WL32Q 是一款基于 PAN3020 的低成本、小型化 Sub-GHz 无线数据收发模组。产品采用半孔邮票孔封装，尺寸仅为 9.8 mm × 8.0 mm，集成射频收发功能并预留外接天线接口，适合对体积、功耗、通信稳定性及中远距离无线数据传输有要求的物联网终端。 模组提供 433 MHz 和 868/915 MHz 两类频段版本，支持 GFSK 调制、40 kbps 至 400 kbps 空中速率及无线纠错功能。用户可通过 SPI 接口连接 MCU，并结合应用程序实现无线配置、收发控制、状态处理和上层通信协议。产品适用于无线遥控、无线传感器网络、智能家居、安全系统、工业数据采集及私有 Sub-GHz 无线通信终端。 433 MHz 版本最大发射功率为 +20 dBm 868/915 MHz 版本最大发射功率为 +15 dBm 433 MHz 版本在 40 kbps、433 MHz 条件下灵敏度可达 -112 dBm 868/915 MHz 版本在 40 kbps 条件下灵敏度可达 -107 dBm 休眠电流典型值为 2 uA 工作电压范围为 2.2 V 至 3.6 V

品牌名称

HJSIP(宏佳电子)

商品型号

HJ-WL32Q

商品编号

C55258673

商品封装

SMD,9.8x8mm​

包装方式

编带

商品毛重

1.065克(g)
