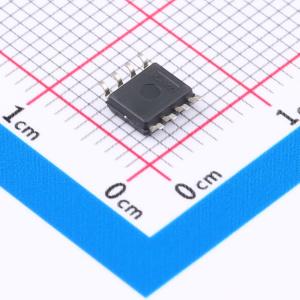

温馨提醒：图片仅供参考，商品以实物为准

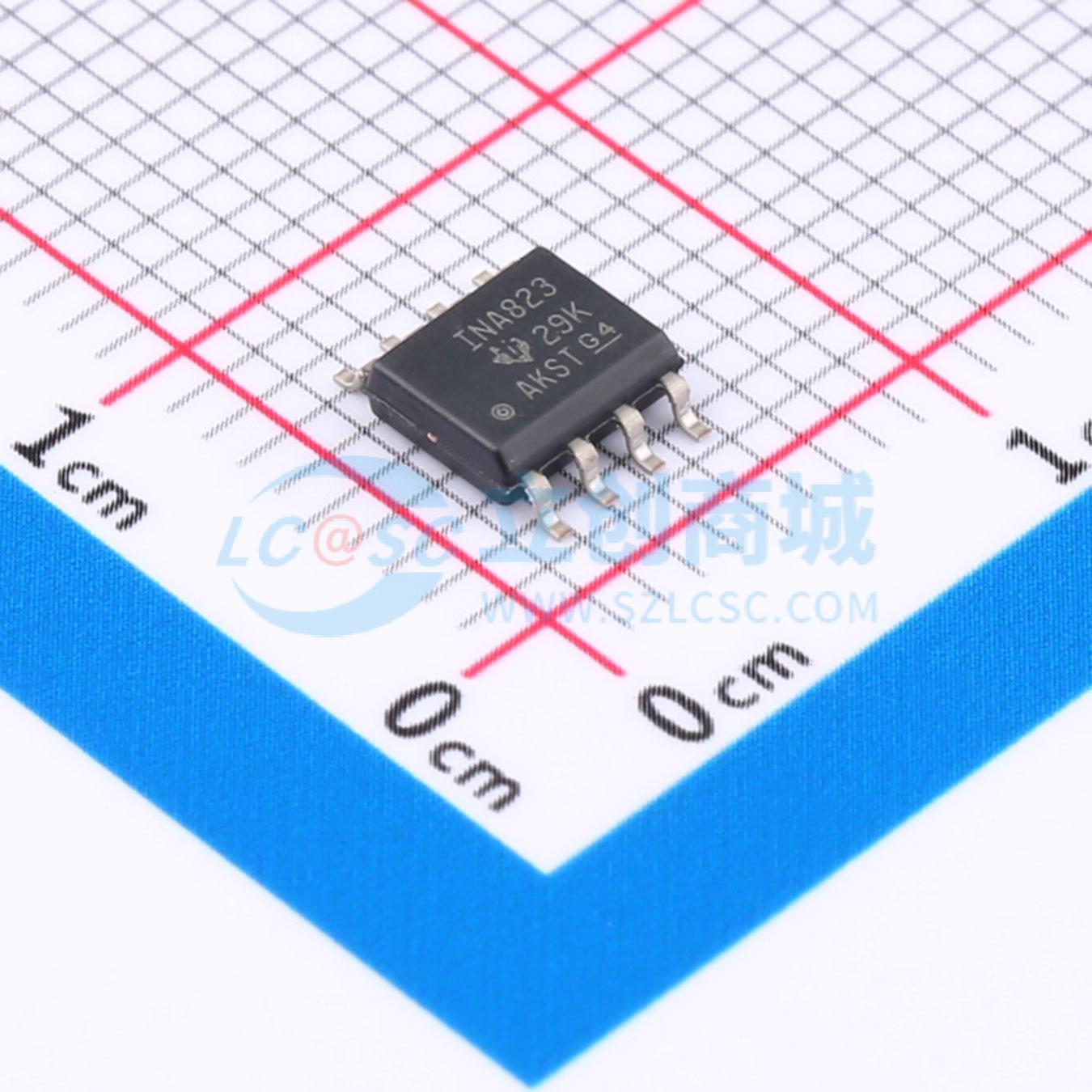

INA823DR
精密(100uV)、低功耗(250uA)、宽电源(2.7V 至 36V）仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA823 精密 (100μV)、低功耗 (250μA)、宽电源（2.7V 至 36V）仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA823DR
- 商品编号
- C5213939
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 84dB | |
| 输入偏置电流(Ib) | 1.2pA | |
| 输入失调电压(Vos) | 20uV | |
| 增益带宽积(GBP) | 1.9MHz | |
| 压摆率(SR) | 1V/us | |
| 静态电流(Iq) | 180uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 21nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 4nA | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 12us |
商品概述
INA823 是一款集成仪表放大器，可提供低功耗并且可在较宽的单电源或双电源电压范围内工作。可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。该器件可提供低输入失调电压、低失调电压漂移、低输入偏置电流和低电流噪声，同时具有成本效益。附加电路可以为输入提供高达 ±60V 的过压保护。
INA823 经过优化，可提供较高的共模抑制比。当 G =1 时，整个输入共模范围内共模抑制比超过 84dB。INA823 可实现宽共模电压范围，电压低至负电源以下 150mV。根据设计，此器件采用低电压运行，由 2.7V 单电源和高达 ±18V 的双电源供电。可提供低功耗并且可在单电源下工作，因而可支持手持电池供电系统。
商品特性
- 输入过压保护高达 ±60V
- 输入电压扩展到负电源以下 150mV
- 低电源电流：180μA（典型值）
- 低失调电压：20μV（典型值），100μV（最大值）
- 低输入偏置电流：8nA（最大值）
- 共模抑制：84dB，G = 1（最小值）；104dB，G = 10（最小值）；120dB，G ≥ 100（最小值）
- 电源抑制：100dB，G = 1（最小值）
- 输入电压噪声：21nV/√Hz
- 带宽：1.9MHz（G = 1）、60kHz（G = 100）
- 采用 1nF 容性负载时保持稳定
- 电源电压范围：单电源 2.7V 至 36V；双电源 ±1.35V 至 ±18V
- 额定温度范围：-40°C 至 +125°C
- 封装：8 引脚 SOIC 和 8 引脚 VSSOP
应用领域
- 流量变送器
- 可穿戴健身和活动监测仪
- 输液泵
- 血糖监控
- 心电图 (ECG)
- 外科手术设备
- 称重计
- 模拟输入模块
- 过程分析（pH、气体、浓度、力和湿度）
- 电池测试
