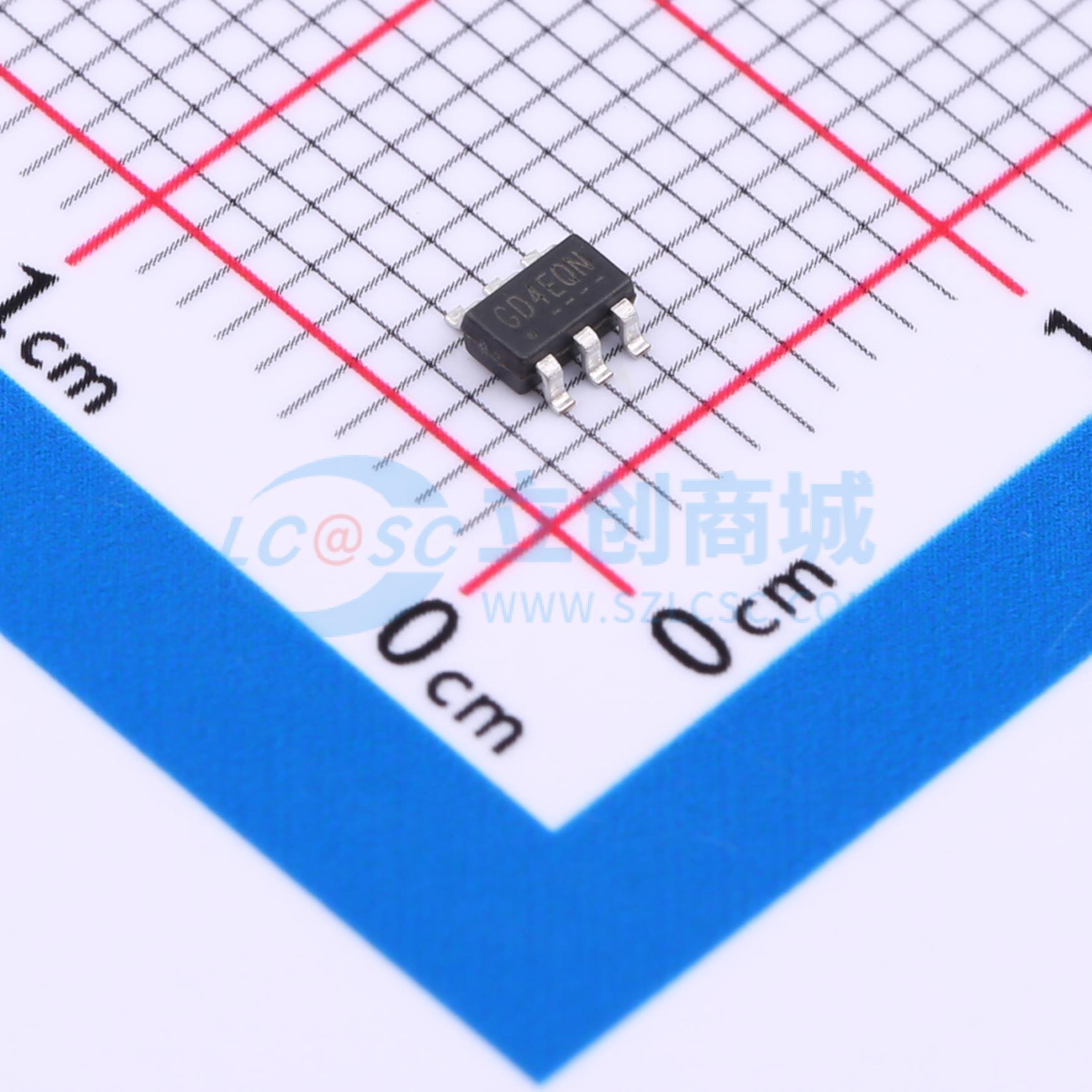

EA9203

同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EA9203是一款同步降压DC/DC转换器,具有4.5V到24V的输入电压范围和1.2A的连续负载电流。它支持快速恒定导通时间控制模式,具有内置高侧和低侧MOSFET,支持所有陶瓷电容器。保护功能包括逐周期限流、短路保护、欠压锁定和过温保护。
品牌名称: everanalog(申风)
商品型号: EA9203
商品编号: C5213772
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.07克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

EA9203是一款采用快速恒定导通时间（FCOT）模式控制的同步降压型DC/DC转换器。它集成了高端（典型值280mΩ）和低端（典型值160mΩ）功率开关，可提供1.2A的连续负载电流。该转换器可将4.5V至24V的输入电压调节至低至0.8V的输出电压。采用FCOT控制方案可实现快速瞬态响应，无需额外的外部补偿网络即可减小元件尺寸。

商品特性

低RDS(ON)集成功率MOSFET（280mΩ/160mΩ）
宽输入电压范围：4.5V至24V
输出电压范围：0.8V至8V
1.2A输出电流
FCOT模式实现快速瞬态响应
伪1MHz频率
支持全陶瓷电容
内部1.5ms软启动
输入欠压锁定
逐周期电流限制
打嗝式短路保护
带自动恢复功能的过温保护
SOT - 23 - 6封装

应用领域

机顶盒（STB）
LCD显示器、电视
分布式电源系统
网络设备、XDSL调制解调器
监控系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	800mV~8V
	输出电流	1.2A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
