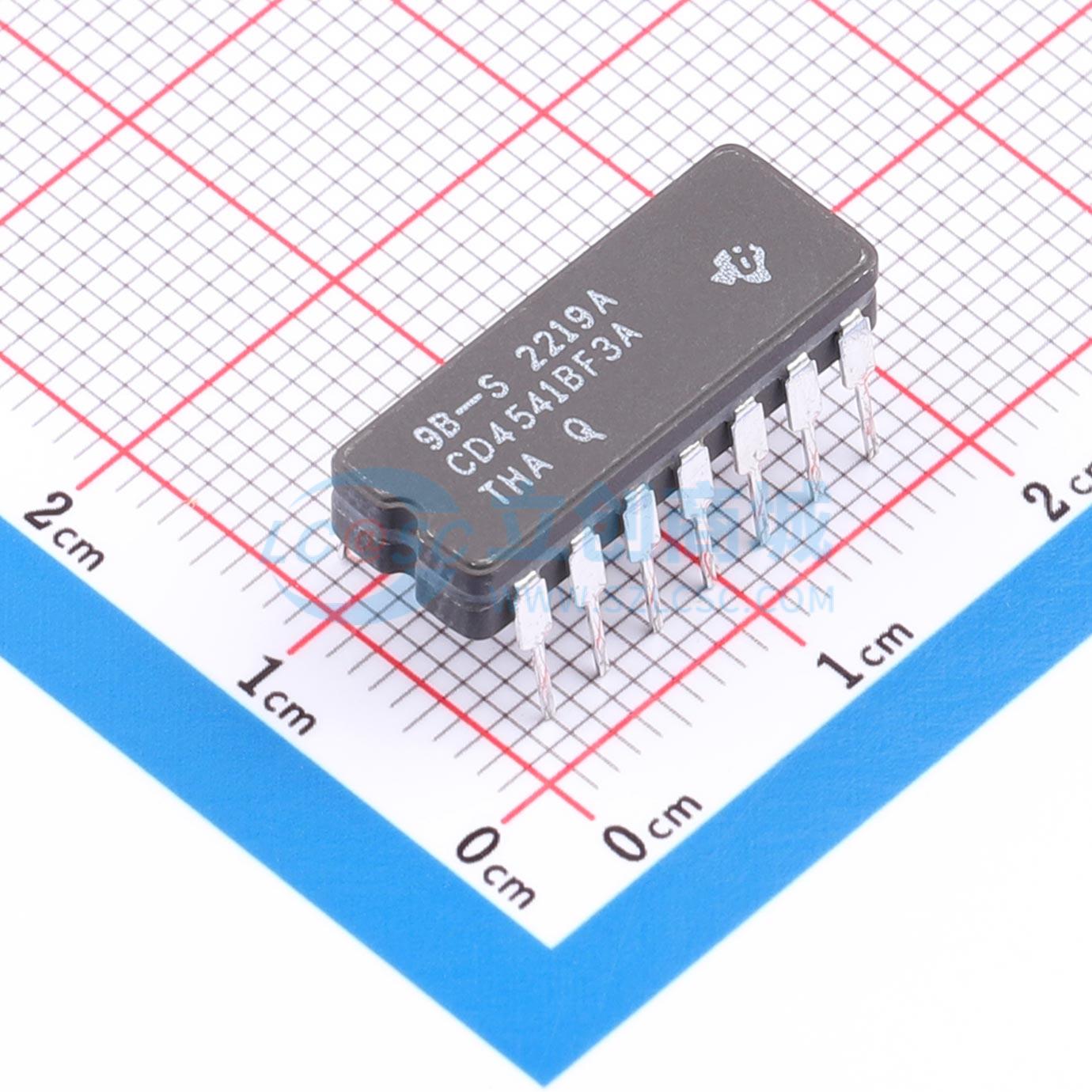

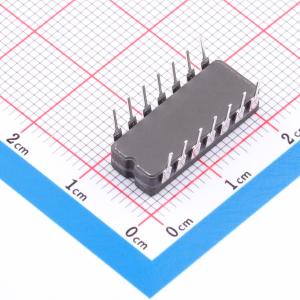

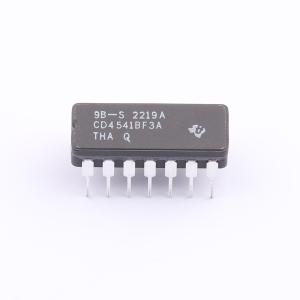

CD4541BF3A
CMOS 可编程计时器 - 高电压型(20V 额定值）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可编程定时器由一个16级二进制计数器、一个由外部R-C组件（2个电阻和一个电容）控制的振荡器、一个自动上电复位电路和输出控制逻辑组成。计数器在正边沿时钟转换时递增，也可以通过主复位输入进行复位。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4541BF3A
- 商品编号
- C5213112
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 25.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 定时器/计时器 | |
| 频率 | 100kHz | |
| 工作电压 | 300mV~18V | |
| 工作电流 | - | |
| 是否可编程 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 定时器数 | 1 | |
| 计时范围 | - | |
| 功能特性 | 内置晶振；可编程时基分频网络 | |
| 静态电流(Iq) | 0.04uA |
商品概述
CD4541B可编程定时器由一个16级二进制计数器、一个由外部R-C元件（2个电阻和一个电容）控制的振荡器、一个自动上电复位电路和输出控制逻辑组成。计数器在正沿时钟转换时递增，也可以通过MASTER RESET输入复位。
