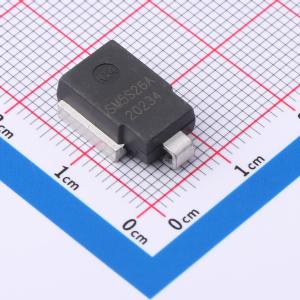

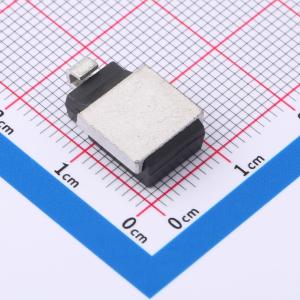

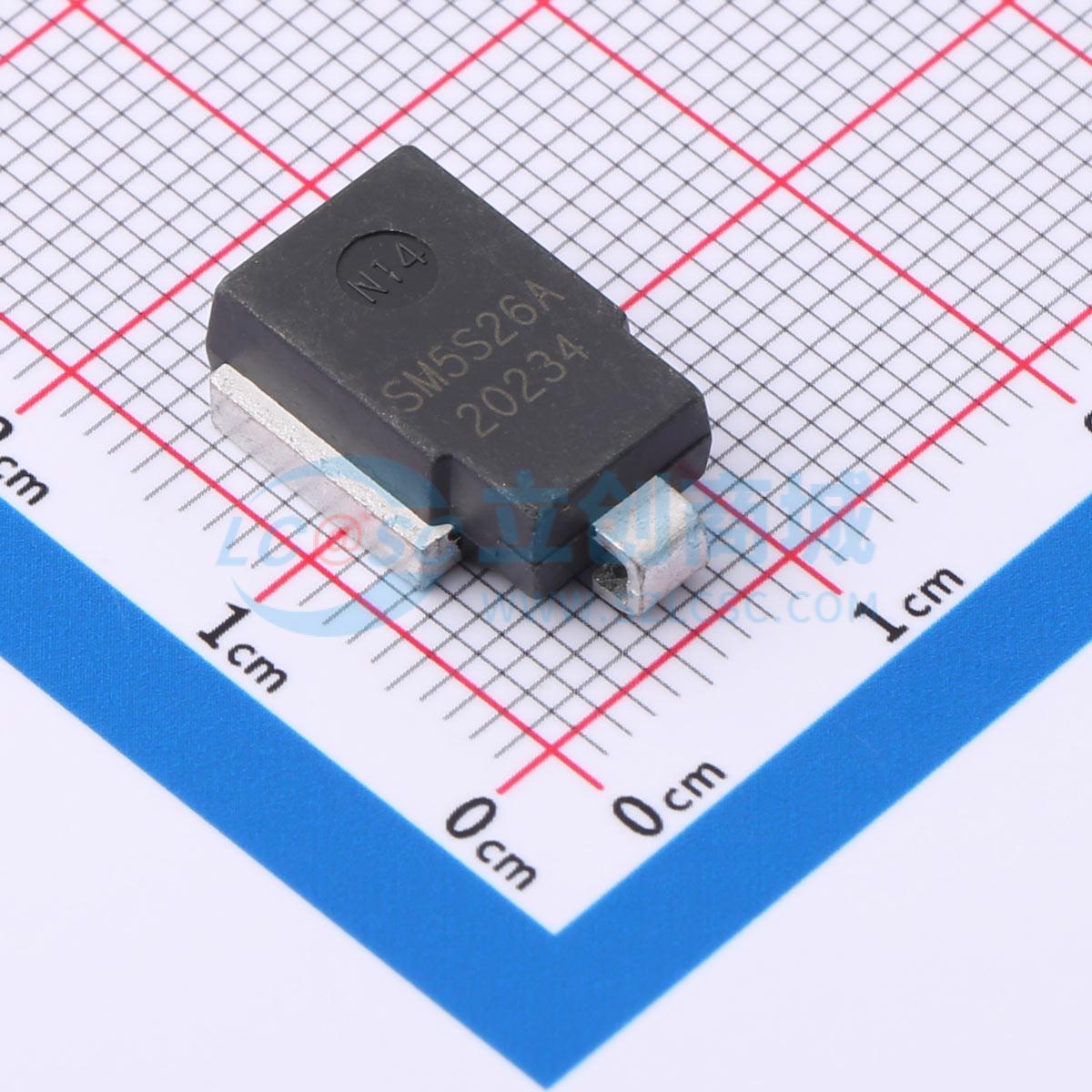

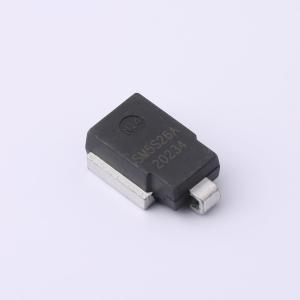

SM5S26A
单向TVS 26V截止 峰值浪涌电流：86A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM5S系列瞬态电压抑制（TVS）二极管可用于保护敏感电子设备，抵御由感性负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- SM5S26A
- 商品编号
- C5210983
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 86A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SM5S系列瞬态电压抑制（TVS）二极管可用于保护敏感电子设备，抵御由感性负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
商品特性
- 提供单向和双向极性选择。
- 正向压降和漏电流低。
- 浪涌承受能力高。
- 采用结钝化优化设计和钝化各向异性整流技术。
- 结温T_J可达175 ℃，适用于高可靠性和汽车应用要求。
- 符合ISO7637 - 2浪涌规范（根据测试条件而异）。
- 符合J - STD - 020标准的MSL 1级，无铅回流峰值温度最高可达245 ℃。
- 通过AEC - Q101认证。
- 符合ROHS指令2002/95/EC，并遵循WEEE指令2002/96/EC。
