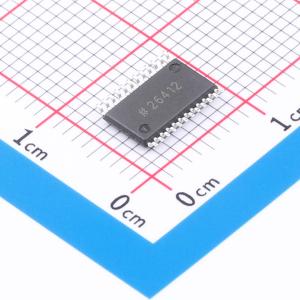

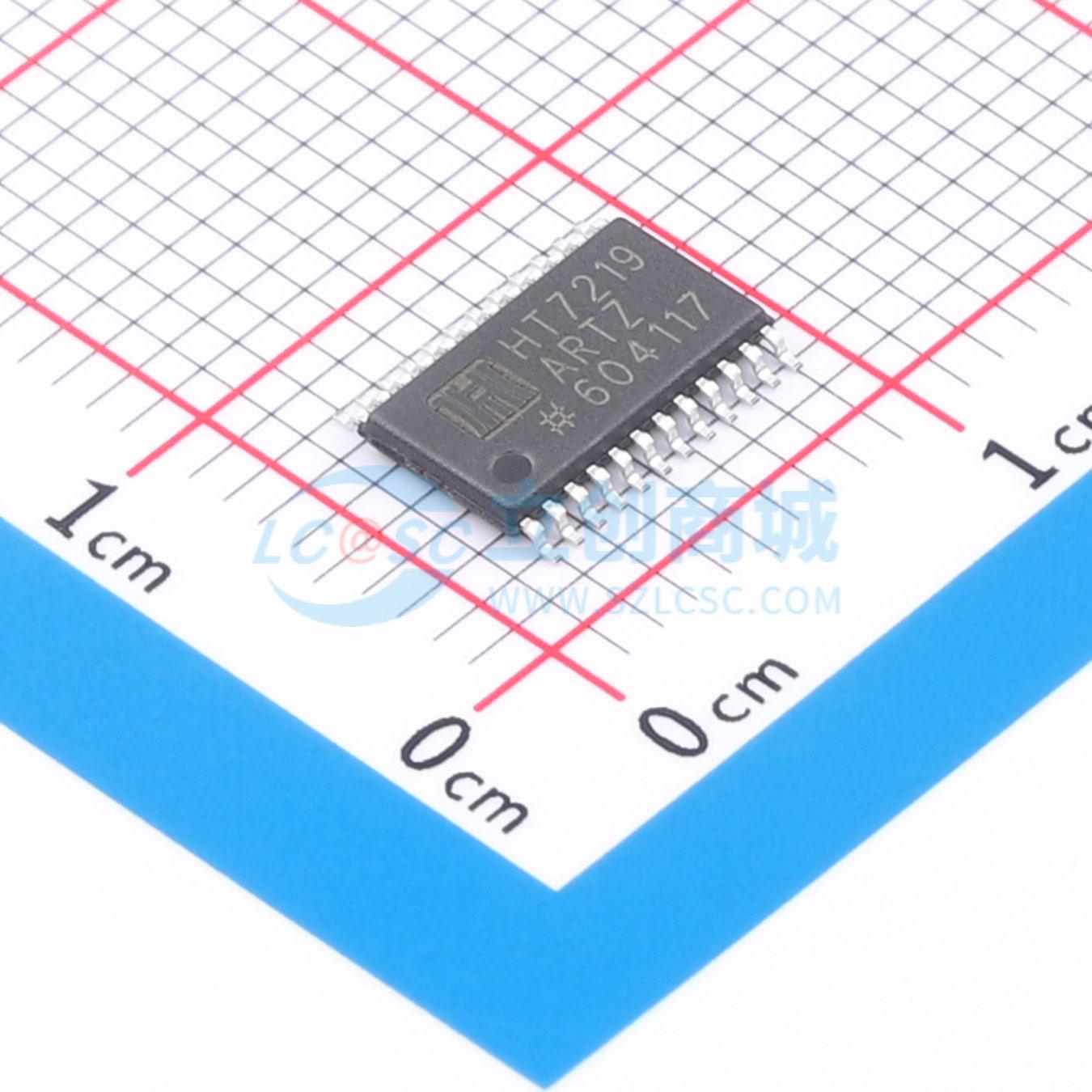

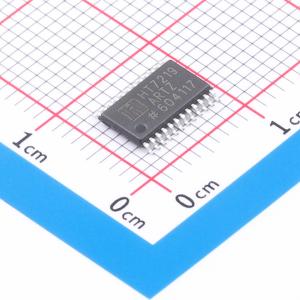

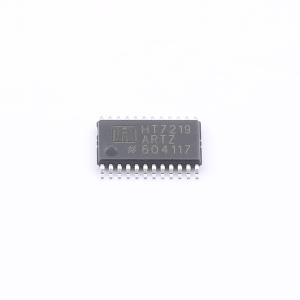

HT7219ARTZ

HT7219A/HT7221A是紧凑型串行输入/输出共阴极显示驱动器，用于连接微处理器与最多8位数字的7段数字LED显示器、条形图显示器或64个独立LED。芯片上集成了BCD码B解码器、多路扫描电路、段驱动器和位驱动器，以及一个用于存储每个数字的8x8静态RAM。仅需一个外部电阻即可设置所有LED的段电流。HT7221A兼容SPI、QSPI和Microwire，并具有压摆率限制的段驱动器以减少电磁干扰。便捷的3线串行接口可连接所有常见的微处理器。可以单独寻址和更新各个数字，而无需重写整个显示内容。HT7219A/HT7221A还允许用户为每个数字选择代码B解码或不解码。该器件包含150μA低功耗关断模式、模拟和数字亮度控制、允许用户显示1至8位数字的扫描限制寄存器，以及强制所有LED点亮的测试模式。

• 10MHz串行接口
• 独立的LED段控制
• 解码/不解码数字选择
• 150μA低功耗关断（数据保持）
• 数字和模拟亮度控制
• 上电时显示消隐
• 驱动共阴极LED显示器
• 压摆率限制的段驱动器以降低电磁干扰（HT7221A）
• SPI、QSPI、Microwire串行接口（HT7221A）
• 24引脚DIP和SO封装

• 条形图显示器
• 7段显示器
• 工业控制器
• 面板仪表
• LED矩阵显示器
