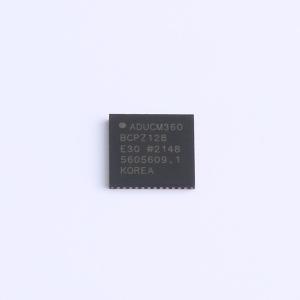

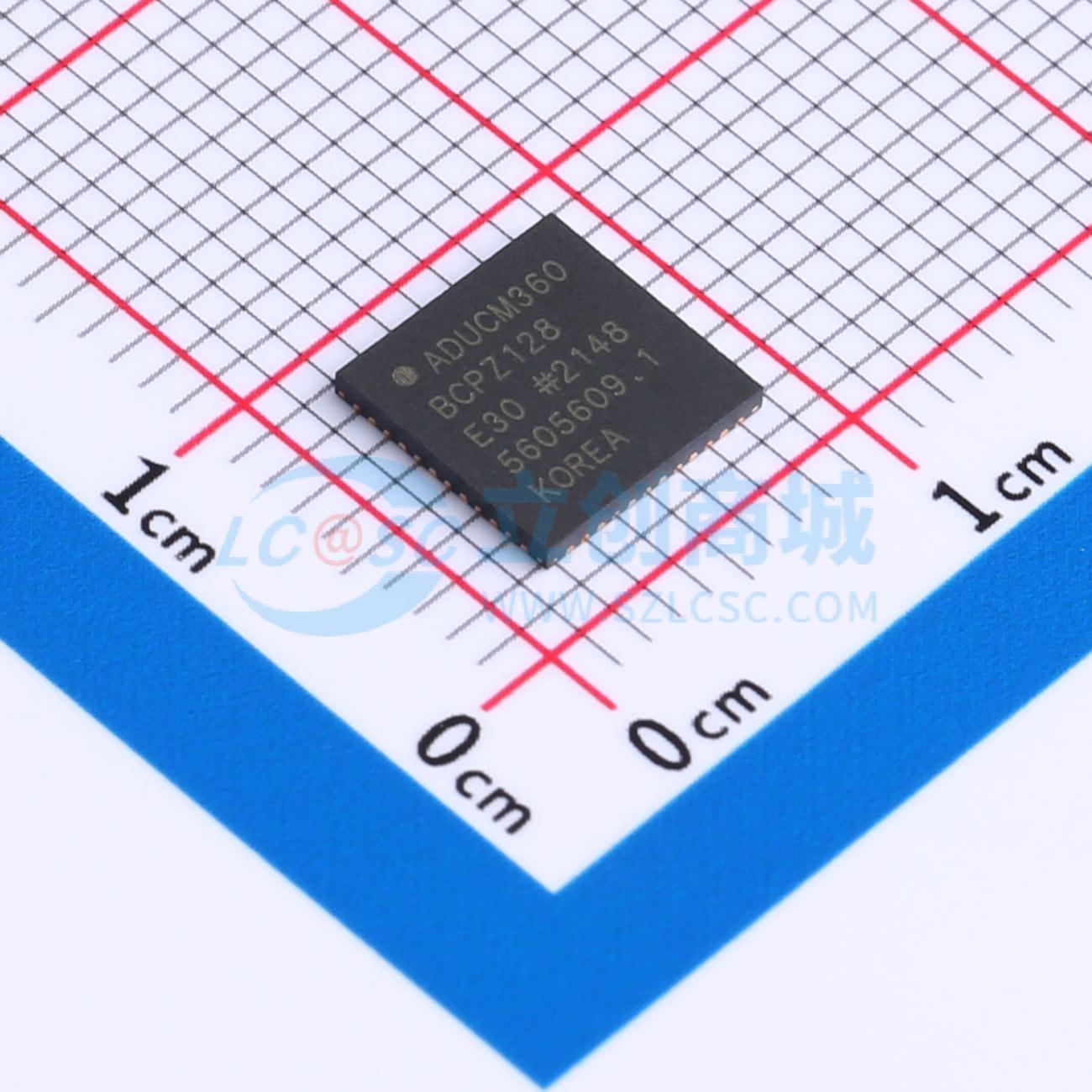

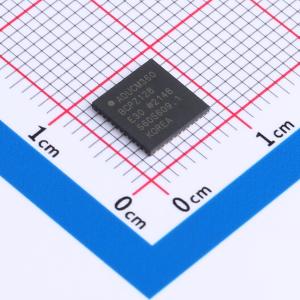

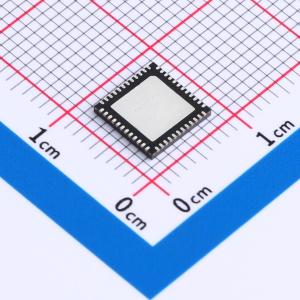

ADUCM360BCPZ128-TR

ADuCM360 是一个完全集成的3.9 kSPS、24位数据采集系统，集成了双高性能多通道Σ-Δ（sigma-delta）模数转换器(ADC)、32位ARM CorteX-M3处理器以及单芯片上的Flash/EE存储器。ADuCM360设计用于直接与外部精密传感器接口，适用于有线和电池供电的应用。ADuCM361包含了ADuCM360的所有特性，除了仅提供一个24位Σ-Δ ADC (ADC1)。

ADuCM360/ADuCM361包含了一个片上32 kHz振荡器和一个内部16 MHz高频振荡器。高频振荡器通过可编程时钟分频器路由，从中生成处理器核心时钟的工作频率。最大核心时钟速度为16 MHz；该速度不受工作电压或温度限制。

微控制器核心是一个低功耗ARM CorteX-M3处理器，这是一个提供高达20 MIPS峰值性能的32位RISC机器。CorteX-M3处理器集成了一个灵活的11通道DMA控制器，支持所有有线通信外设(SPI、UART和I2C)。芯片还集成了128 kB非易失性Flash/EE存储器和8 kB SRAM。

模拟子系统由双ADC组成，每个ADC连接到一个灵活的输入多路复用器。两个ADC都可以在全差分模式和单端模式下工作。其他片上ADC功能包括双可编程激励电流源、诊断电流源以及AVDD_REG/2 (900 mV)偏置电压发生器以设置输入通道的共模电压。提供了一个低侧内部接地开关，允许在两次转换之间关闭外部电路（例如桥电路）的电源。

ADC包含两个并行滤波器：一个sinc3或sinc4滤波器与一个sinc2滤波器并行。sinc3或sinc4滤波器用于精确测量。sinc2滤波器用于快速测量以及检测输入信号的阶跃变化。

这些设备包含一个低噪声、低漂移的内部带隙参考，但也可以配置为接受一到两个外部参考源进行比率测量配置。芯片上提供了缓冲外部参考输入的选项。芯片上还提供了一个单通道缓冲电压输出DAC。

ADuCM360/ADuCM361集成了多种片上外设，可根据应用需求在微控制器软件控制下进行配置。外设包括UART、I2C和双SPI串行I/O通信控制器；一个19引脚GPIO端口；两个通用定时器；一个唤醒定时器；以及一个系统看门狗定时器。还提供了一个具有六个输出通道的16位PWM控制器。

ADuCM360/ADuCM361特别设计用于电池供电应用，在这些应用中低功耗操作至关重要。微控制器核心可以配置为正常工作模式，该模式消耗290 μA/MHz（包括flash/SRAM IDD）。当两个ADC开启（输入缓冲器关闭）、PGA增益为4、一个SPI端口开启且所有定时器开启时，整个系统的电流消耗可以达到1 mA。

ADuCM360/ADuCM361可以在程序直接控制下配置为多种低功耗工作模式，包括一种仅消耗4 μA的休眠模式（内部唤醒定时器激活）。在休眠模式下，诸如外部中断或内部唤醒定时器之类的外设可以唤醒设备。这种模式允许部件以超低功耗运行，同时仍能响应异步外部或周期性事件。

片上工厂固件支持通过串行线接口（2引脚JTAG系统）和UART进行电路内串行下载；也通过串行线接口支持非侵入式仿真。这些功能被集成到一个低成本的QuickStart开发系统中，支持这一系列精密模拟微控制器。

这些器件从外部1.8 V至3.6 V电压供电，并在-40℃至+125℃的工业温度范围内指定。

• 工业自动化和过程控制
• 智能精密传感系统
• 4 mA至20 mA环路供电智能传感器系统
• 医疗设备，患者监测
