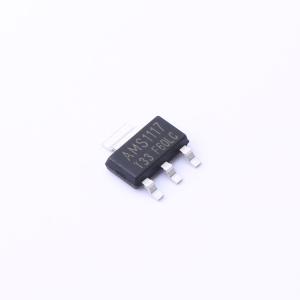

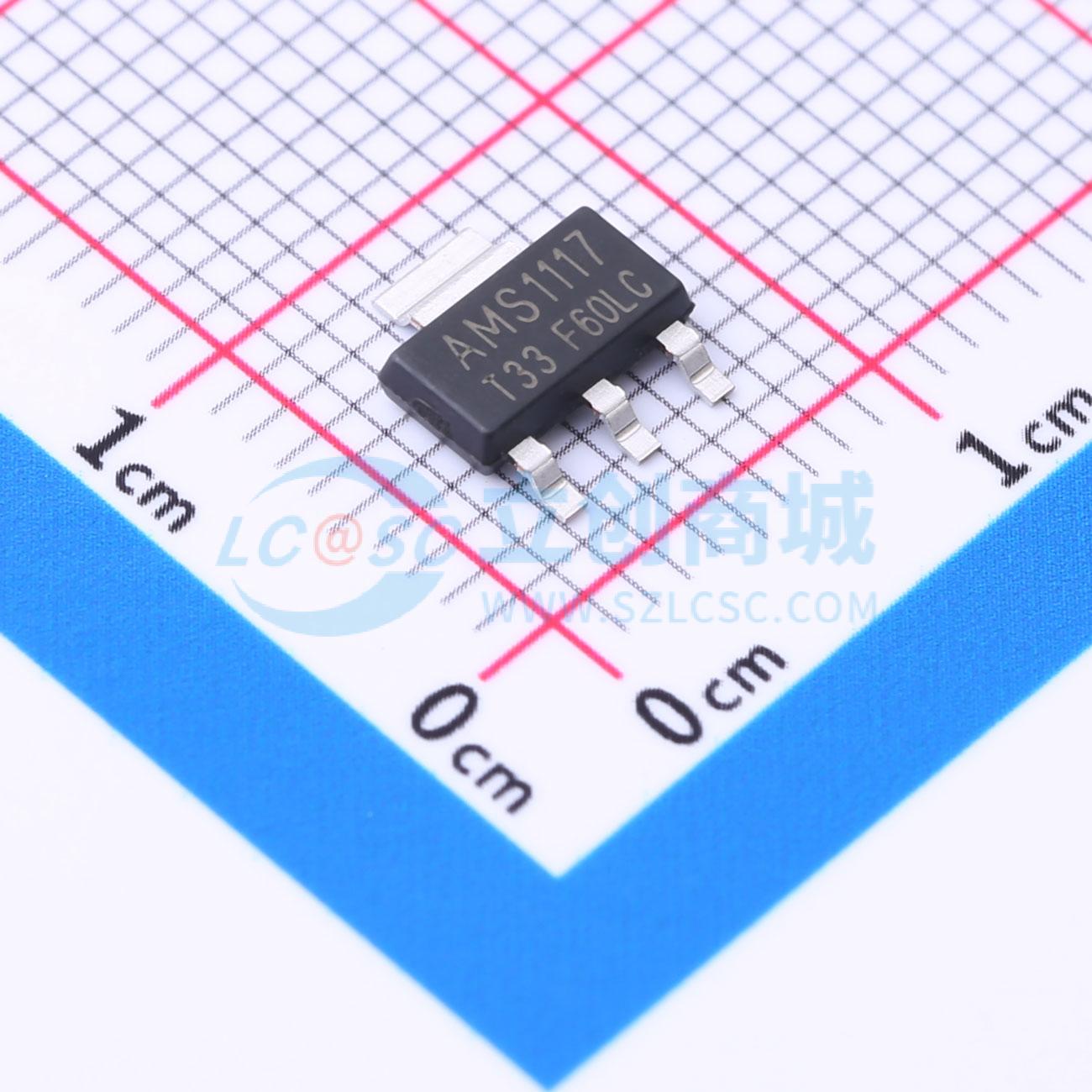

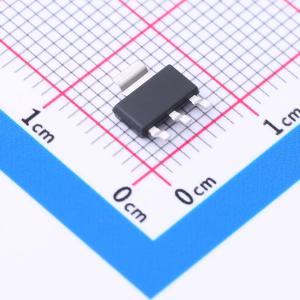

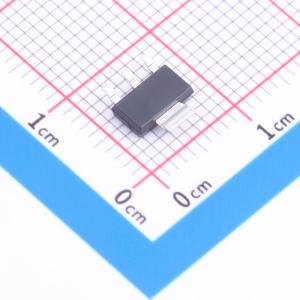

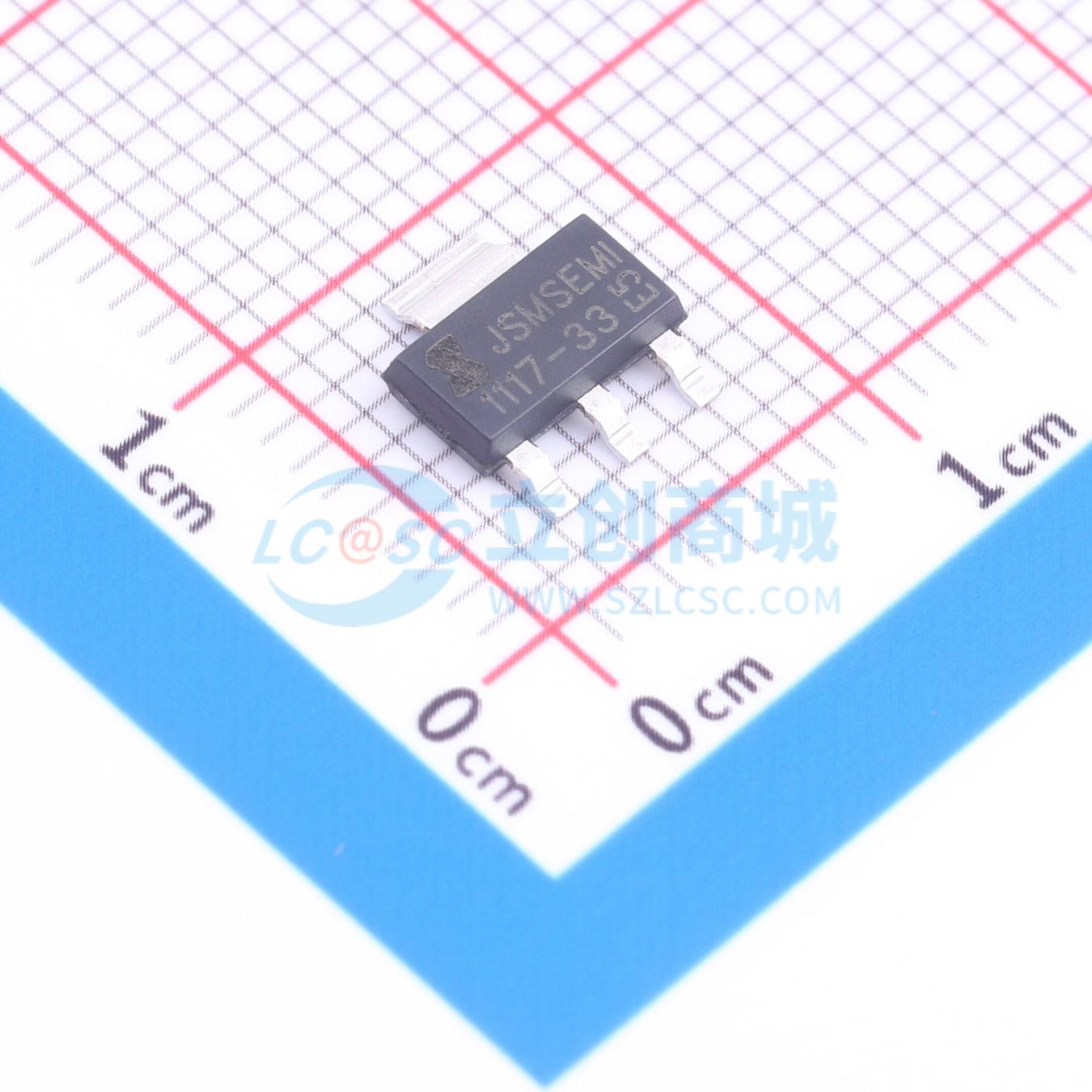

AMS1117-3.3V
输入18V 输出3.3V 800mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 卓越的负载调节和低噪声性能，确保为您的设备提供高效、稳定的低压大电流电源解决方案。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AMS1117-3.3V
- 商品编号
- C5205141
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.5V@(800mA) | |
| 静态电流(Iq) | 5mA | |
| 特性 | 热关断 | |
| 工作温度 | -20℃~+85℃ | |
| 输出极性 | 正极 |
商品概述
AMS1117是一系列低压差三端稳压器，在800mA负载电流下，压差为1.3V。与竞品的5mA相比，AMS1117的待机电流极低，仅为2mA。 除了固定输出版本（输出电压为1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，AMS1117还有可调版本，只需两个外部电阻，即可提供1.25至12V的输出电压。 AMS1117具备热关断功能，可确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在2%以内。其他输出电压精度可按需定制，如1%。AMS1117有SOT - 223、TO - 252、SOT - 89功率封装。
AMS1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本只需两个电容，可调版本只需两个电阻和两个电容即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙基准、热关断、功率晶体管及其驱动电路等。 当结温超过140°C时，热关断模块可确保芯片及其应用系统的工作安全。 带隙基准模块提供稳定的参考电压，通过精心设计补偿其温度系数。温度系数低于100 ppm/°C。微调技术可保证输出电压的精度。
商品特性
- 最大输出电流为1.2A
- 工作输入电压范围：最大15V
- 线性调整率：0.03%N（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20°C ~ 85°C
应用领域
- 计算机主板、显卡的电源管理
- 液晶显示器和液晶电视
- DVD解码板
- ADSL调制解调器开关电源后置稳压器
