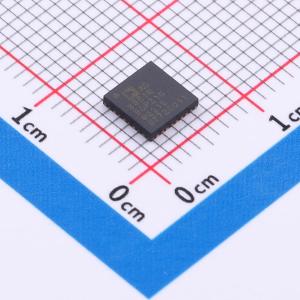

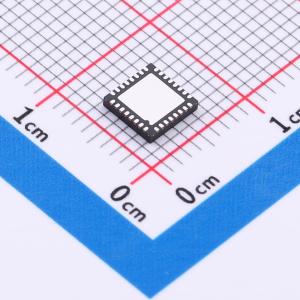

温馨提醒：图片仅供参考，商品以实物为准

AD3551RBCPZ16

AD3551R 单通道 16bit 33MUPS 多电压范围多 I/O SPI 数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD3551R 是一款低漂移、单通道、超快、16位精度的电流输出数模转换器 (DAC)，可以配置在多个电压范围内工作。它具有固定的 2.5 V 参考电压。
品牌名称: ADI(亚德诺)
商品型号: AD3551RBCPZ16
商品编号: C5204906
商品封装: LFCSP-32(5x5)
包装方式: 托盘
商品毛重: 0.935克(g)

商品参数

商品概述

AD3551R是一款低漂移、单通道、超高速、16位精度的电流输出数模转换器（DAC），可配置为多种电压量程范围。AD3551R采用固定的2.5 V基准电压工作。每个DAC集成了三个用于所需外部跨阻放大器（TIA）的漂移补偿反馈电阻，用于调节输出电压。失调和增益调节寄存器可生成多种输出量程范围，如0 V至2.5 V、0 V至5 V、0 V至10 V、 - 5 V至 + 5 V和 - 10 V至 + 10 V，以及具有完整16位分辨率的自定义中间量程。该DAC可在快速模式下实现最大速度，或在精密模式下实现最高精度。串行外设接口（SPI）可配置为四路SPI模式、两路SPI模式和单路SPI（传统SPI）模式，支持单数据速率（SDR）或双数据速率（DDR），逻辑电平范围为1.2 V至1.8 V。 AD3551R的工作温度范围为扩展工业温度范围（ - 40℃至 + 105℃）。

商品特性

16位分辨率
快速模式下速率为33 MUPS
精密模式下速率为22 MUPS
小信号建立时间65 ns，精度达0.1%
大信号建立时间100 ns，精度达0.1%
超小毛刺：<50 ρV x s
超低延迟：5 ns
总谐波失真（THD）：1 kHz时为 - 105 dB
输出电压量程和失调高度可配置
兼容1.2 V和1.8 V逻辑电平
单路（传统）、两路和四路SPI模式
多个误差检测器，涵盖模拟和数字域
2.5 V内部电压基准，最大温度系数为10 ppm/℃
5 mm × 5 mm LFCSP封装

应用领域

仪器仪表
硬件在环测试
过程控制设备
医疗设备
自动化测试设备
数据采集系统
可编程电压源
光通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI
	工作电压	1.2V~1.8V
	稳定时间	65ns
	输出类型	-
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+105℃
	上电复位	内置
	采样率	33MHz
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	66MHz
	静态电流	600uA
