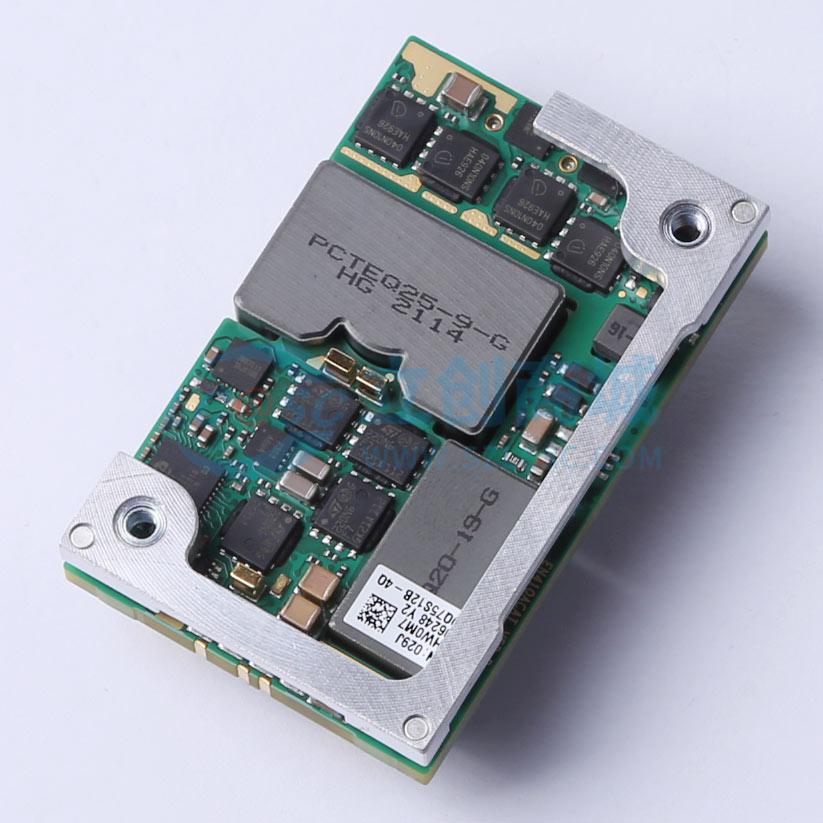

GDQ75S12B-4Q
GDQ75S12B-4Q
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 57.9x36.8x13.4mm
- 品牌名称
- HUAWEI(华为)
- 商品型号
- GDQ75S12B-4Q
- 商品编号
- C5204780
- 包装方式
- 托盘
- 商品毛重
- 59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 900W | |
| 工作电压(Vin) | 36V~75V | |
| 转换效率 | 96.5% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 75A | |
| 最大容性负载 | 660uF；6000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护；过压保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 180kHz | |
| 静态电流 | - | |
| 纹波噪声 | 180mVp-p | |
| 长度 | 57.9mm | |
| 宽度 | 36.8mm | |
| 高度 | 13.4mm | |
| 稳压类型 | - |
商品概述
GDQ75S12B - 4Q是新一代隔离式DC - DC转换器，采用行业标准的四分之一砖结构，具有高效率、高功率密度以及低输出纹波和噪声的特点。其输入电压范围为36 V至75 V，额定输出电压为12 V，最大输出电流为75 A。
商品特性
- 效率：96.5%（环境温度TA = 25℃；输入电压Vin = 48 V，50%负载；Vin = 36 V，50%负载）
- 长×宽×高：57.9 mm × 36.8 mm × 13.4 mm（2.280英寸×1.450英寸×0.528英寸）
- 重量：85 g
- 输入欠压保护
- 辅助电源欠压保护
- 输出过流保护（打嗝模式）
- 输出短路保护（打嗝模式）
- 输出过压保护（打嗝模式）
- 过温保护（自恢复）
- 远程开/关，支持PMBus通信
- 通过UL认证，符合UL 60950 - 1、UL 62368 - 1、C22.2 No. 60950 - 1标准
- 符合RoHS6标准
应用领域
- 广泛应用于电信、工业、仪器监测和测试设备等领域。
