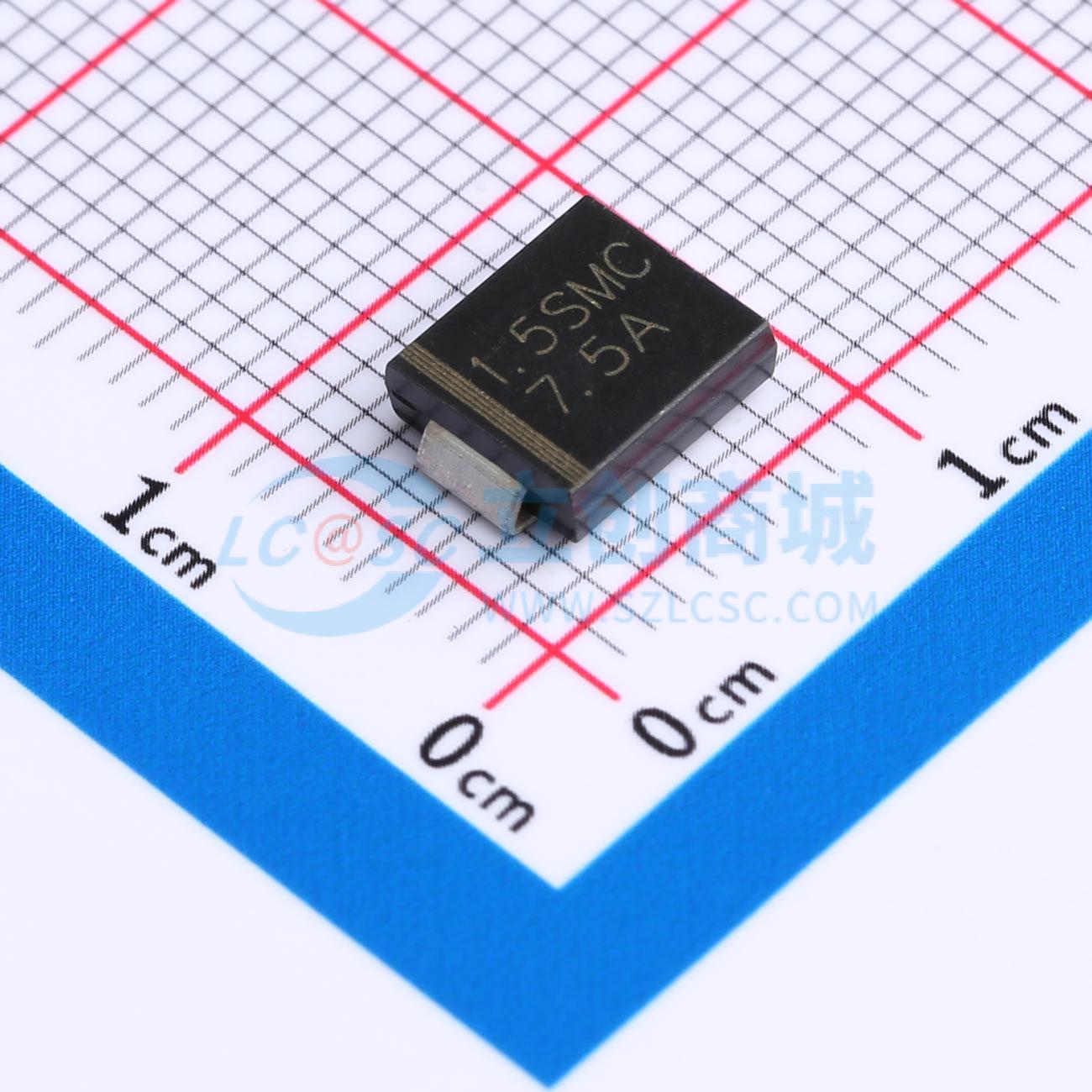

1.5SMC7.5A实物图

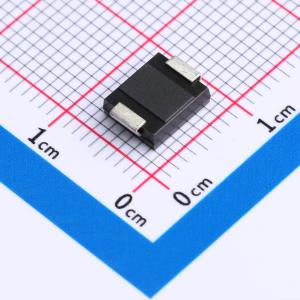

  • 1.5SMC7.5A商品缩略图

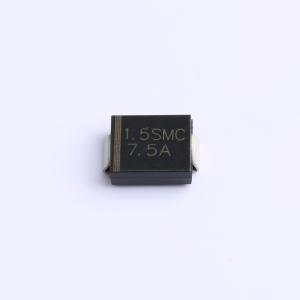

  • 1.5SMC7.5A商品缩略图
  • 1.5SMC7.5A商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

1.5SMC7.5A

单向TVS 6.4V截止 峰值浪涌电流：132.74A@10/1000us

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：适用于表面贴装应用。低轮廓封装。适合自动贴装。有单向和双向两种类型。10/1000μs波形下具有1500W的峰值脉冲功率能力。低增量浪涌电阻，出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、电信传感器单元信号线上引起的电压瞬变。
品牌名称
YANGJIE(扬杰)
商品型号
1.5SMC7.5A
商品编号
C5204065
商品封装
DO-214AB(SMC)​
包装方式
编带
商品毛重
0.37克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)6.4V
钳位电压11.3V
峰值脉冲电流(Ipp)132.74A@10/1000us
属性参数值
峰值脉冲功率(Ppp)1.5kW@10/1000us
击穿电压7.88V
反向电流(Ir)500uA
工作温度-55℃~+150℃
类型TVS

商品特性

  • 适用于表面贴装应用
  • 薄型封装
  • 适合自动贴装
  • 有单向和双向可选
  • 采用 10/1000 μs 波形时，峰值脉冲功率能力达 1500W
  • 增量浪涌电阻低，钳位能力出色
  • 响应时间极快
  • 保证可进行高温焊接：引脚处 260 ℃/10 s
  • 符合 MSL 1 级标准
  • 符合 RoHS 标准

应用领域

  • 用于保护敏感电子设备，抵御由感性负载开关和雷击在消费、计算机、工业、电信领域的 IC、MOSFET、传感器单元信号线上产生的电压瞬变。
