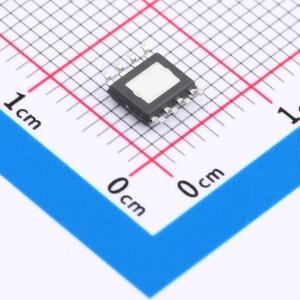

温馨提醒：图片仅供参考，商品以实物为准

SCT2612STER

60V降压Buck

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SCT(芯洲科技)
商品型号: SCT2612STER
商品编号: C5200341
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；过流保护；工作状态指示

商品概述

SCT2612是一款具有宽输入电压范围的1A降压转换器，其输入电压范围为4.2V至60V，并集成了一个220mΩ的高边MOSFET。该器件采用峰值电流模式控制，支持脉冲跳跃调制，有助于转换器在轻载或待机条件下实现高效率。SCT2612具有通过外部电阻从100kHz至1.2MHz可编程的开关频率，为优化效率或外部元件尺寸提供了灵活性。该转换器支持频率范围为100kHz至1.2MHz的外部时钟同步。SCT2612允许从高输入电压转换到低输出电压，其高边MOSFET的最小导通时间为100ns。该器件提供固定的4ms软启动时间，以防止输出电压上升启动期间的浪涌电流。SCT2612具有内部环路补偿功能，可简化环路补偿设计。该器件提供逐周期电流限制、热关断保护、输出过压保护和输入电压欠压保护。该器件采用8引脚ESOP-8封装。

商品特性

宽输入范围：4.2V-60V
1A连续输出电流
0.8V ± 1% 反馈参考电压
集成220mΩ高边MOSFET
低静态电流：100 μA
轻载时脉冲跳跃模式
100ns最小导通时间
4ms内部软启动时间
内部补偿，易于使用
可调频率100kHz至1.2MHz
外部时钟同步
欠压和过压电源良好输出
用于可编程输入电压欠压锁定保护阈值和迟滞的精密使能阈值
低压差模式操作
过压和过温保护
提供ESOP-8封装

应用领域

工业与电信电源系统
工业自动化与电机控制
汽车配件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~57V
	输出电流	1A
	开关频率	100kHz~1.2MHz
	工作温度	-40℃~+150℃
