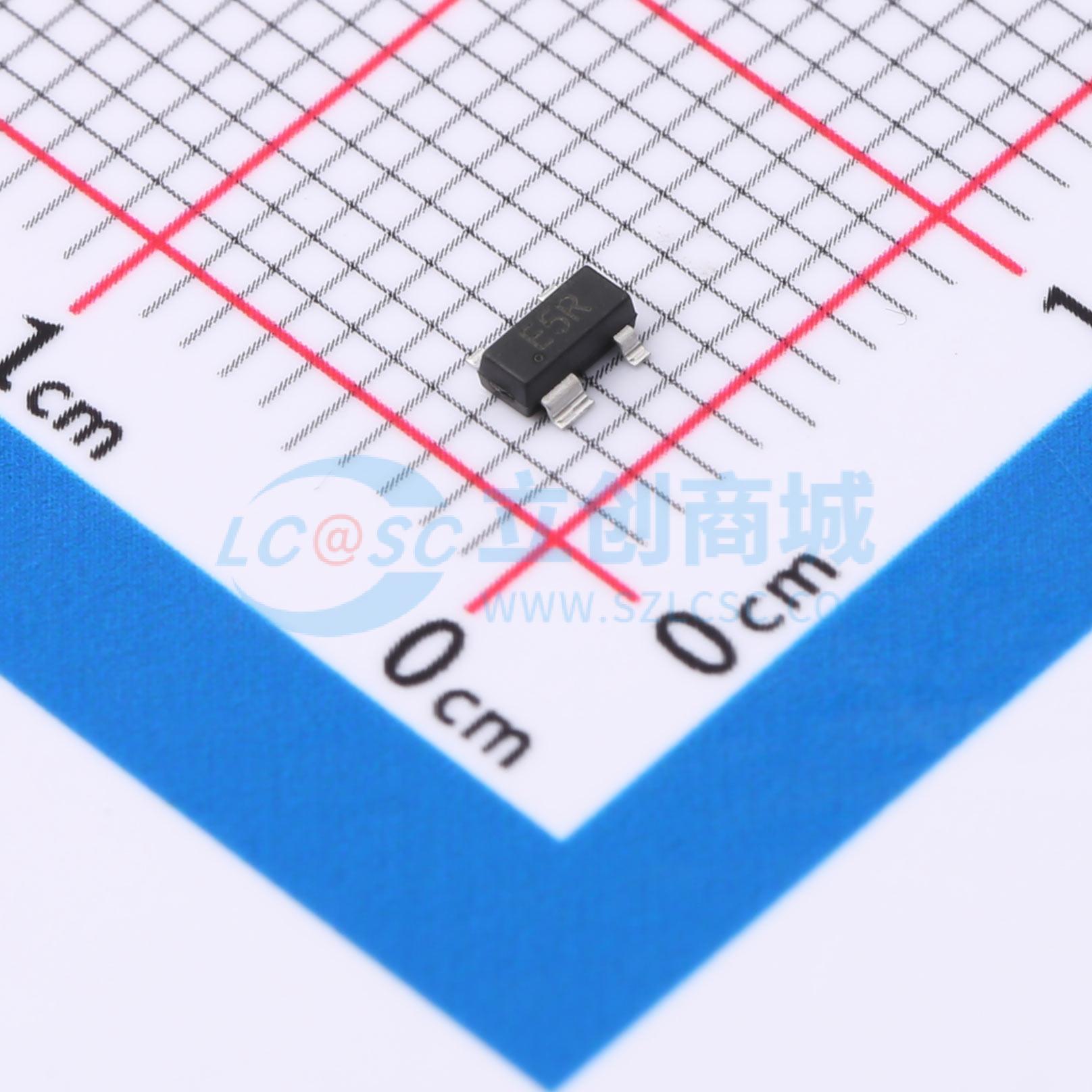

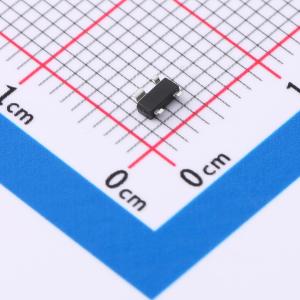

PRTR5V0U2X-N

单向ESD 5V截止峰值浪涌电流：6.5A 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PRTR5V0U2X-N是一款双线超低电容TVS二极管阵列，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。PRTR5V0U2X-N电容极低，典型值为0.6pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20kV，接触放电±15kV。它采用4引脚SOT - 143无铅封装。小尺寸、极低电容和高ESD浪涌保护特性，使PRTR5V0U2X - N成为保护手机、数字视频接口、高速数据端口及其他众多便携式应用的理想选择。
品牌名称: DOWO(东沃)
商品型号: PRTR5V0U2X-N
商品编号: C5200005
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

PRTR5V0U2X-N是一款双线超低电容TVS二极管阵列，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。PRTR5V0U2X-N电容极低，典型值为0.6pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20kV，接触放电±15kV。它采用4引脚SOT - 143无铅封装。小尺寸、极低电容和高ESD浪涌保护特性，使PRTR5V0U2X - N成为保护手机、数字视频接口、高速数据端口及其他众多便携式应用的理想选择。

商品特性

双线单向ESD保护
低电容：0.6pF（最大值）
低反向关断电压：5V
低反向钳位电压
低漏电流
快速响应时间
IEC 61000 - 4 - 2级ESD保护
符合RoHS标准

应用领域

手机及配件
笔记本电脑和手持设备
个人数字助理
便携式仪器
数码相机
外设
音频播放器、键盘、侧键、LCD
USB 2.0

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	6.5A
	峰值脉冲功率(Ppp)	-
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF；0.9pF
