温馨提醒：图片仅供参考，商品以实物为准

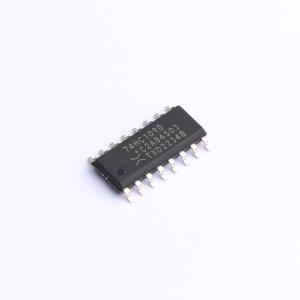

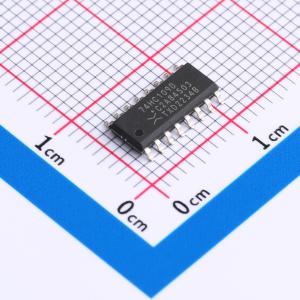

74HC109D,653
74HC109D,653
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC109、74HCT109 是双正边沿触发 JK 触发器，具有独立的 J 和 K 输入、时钟（CP）输入、置位（SD）和复位（RD）输入以及互补的 Q 和 MR(overline)输出。置位和复位为异步低电平有效输入，且独立于时钟输入工作。J 和 K 输入按照模式选择功能表控制触发器的状态变化
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC109D,653
- 商品编号
- C5199769
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.271克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 81MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 30ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ |
