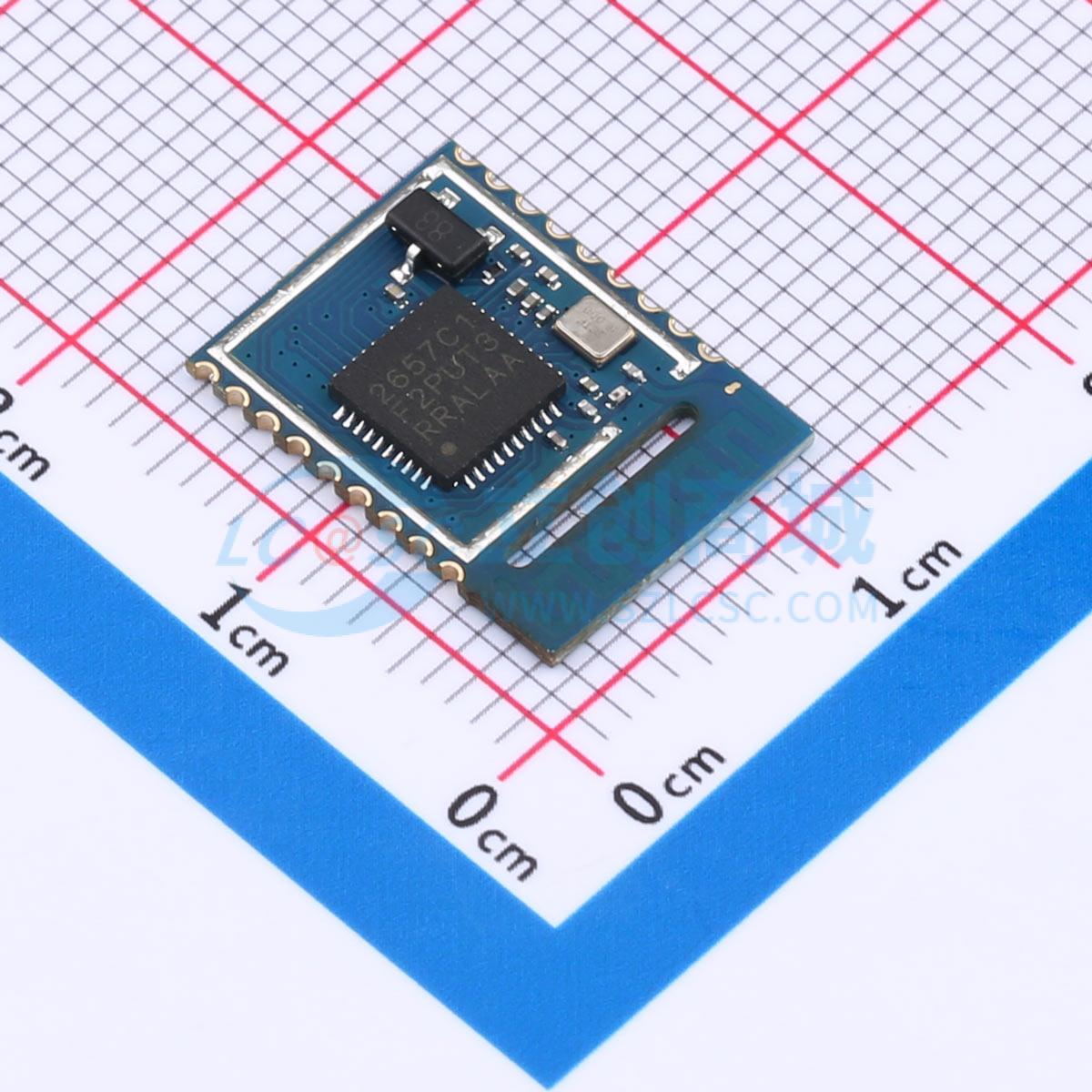

温馨提醒：图片仅供参考，商品以实物为准

RC2657A

蓝牙5.1(BLE)串口透传模块

描述: 从机透传协议
品牌名称: RF Crazy(智汉)
商品型号: RC2657A
商品编号: C5199452
商品封装: SMD,11.2x15.2mm
包装方式: 托盘
商品毛重: 2.16克(g)

商品参数

商品概述

RC2657A低功耗蓝牙模块，采用Maxscend MX2657作为核心处理器。模块运行在2.4GHz ISM band，GFSK调制方式(高斯频移键控)，40频道2MHz的通道间隙，3个固定的广播通道，37个自适应自动跳频数据通道，物理层可以和经典蓝牙RF组合成双模设备，2MHz间隙能更好地防止相邻频道的干扰。 RC2657A的设计目的是迅速桥接电子产品和智能移动设备，可广泛应用于有此需求的各种电子设备，如仪器仪表、个护健康、智慧医疗、智能家居、智能穿戴、汽车电子、休闲玩具、定位跟踪等。用户可借此模块，以最短的开发周期整合现有方案或产品，以最快的速度占领市场，同时为企业的发展注入崭新的技术力量。模块可以工作在桥接模式(透明传输模式)。模块启动广播后，已打开特定APP的手机会对其进行扫描和对接，成功之后便可以通过BLE协议对其进行监控。桥接模式下，用户CPU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口AT指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过串口发送给用户的CPU。模块收到来自用户CPU串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主CPU的代码设计，以及智能移动设备端APP代码设计。

商品特性

使用简单，无需任何蓝牙协议栈应用经验
用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800bps
默认20ms连接间隔，连接快速，并且Android与IOS的兼容性好
支持AT指令软件复位模块
获取MAC地址，支持AT指令修改MAC地址(需要重新复位后生效）
支持AT指令调整蓝牙连接间隔，控制不同的转发速率(动态功耗调整）
支持AT指令调整发射功率，修改广播间隔，自定义设备识别码，修改串口波特率，修改模块名
串口数据包长度，可以是500Byte以下(含500)的任意长度(大包自动分发）
高速透传转发，最快可达8.2K/S，可稳定工作在5K/S
支持移动设备APP修改模块名称，修改串口波特率，产品识别码，自定义广播内容，广播周期
支持移动设备APP对模块进行远程复位，设置发射功率
支持移动设备APP调节蓝牙连接间隔(动态功耗调整）
支持防劫持密码设置、修改和恢复，防止第三方恶意连接。也可不使用。独立的密码操作结果通知，方便APP编程
支持单脚位下地(长按)5S恢复默认密码、下地(长按)20S出厂恢复设置，APP远程恢复出厂设置
广播内容提示模块实时系统状态，包括MAC地址、连接间隙、广播周期、数据延迟时间、串口波特率、自定义设备识别码与防劫持密码使能等设置信息
支持浅恢复和深度恢复模式，灵活恢复用户数据，而保留产品必须配置
极低功耗的待机模式，RS02A1芯片睡眠电流7.7uA

应用领域

仪器仪表
个护健康
智慧医疗
智能家居
智能穿戴
汽车电子
休闲玩具
定位跟踪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	-
	支持接口	-
	最大发射功率	-
	工作电压	-

	属性	参数值
	接收电流	-
	发送电流	-
	接收灵敏度	-
	工作温度	-40℃~+85℃
