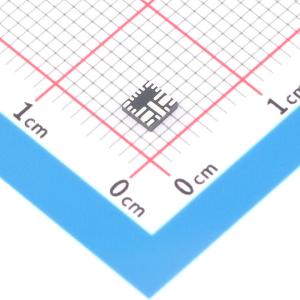

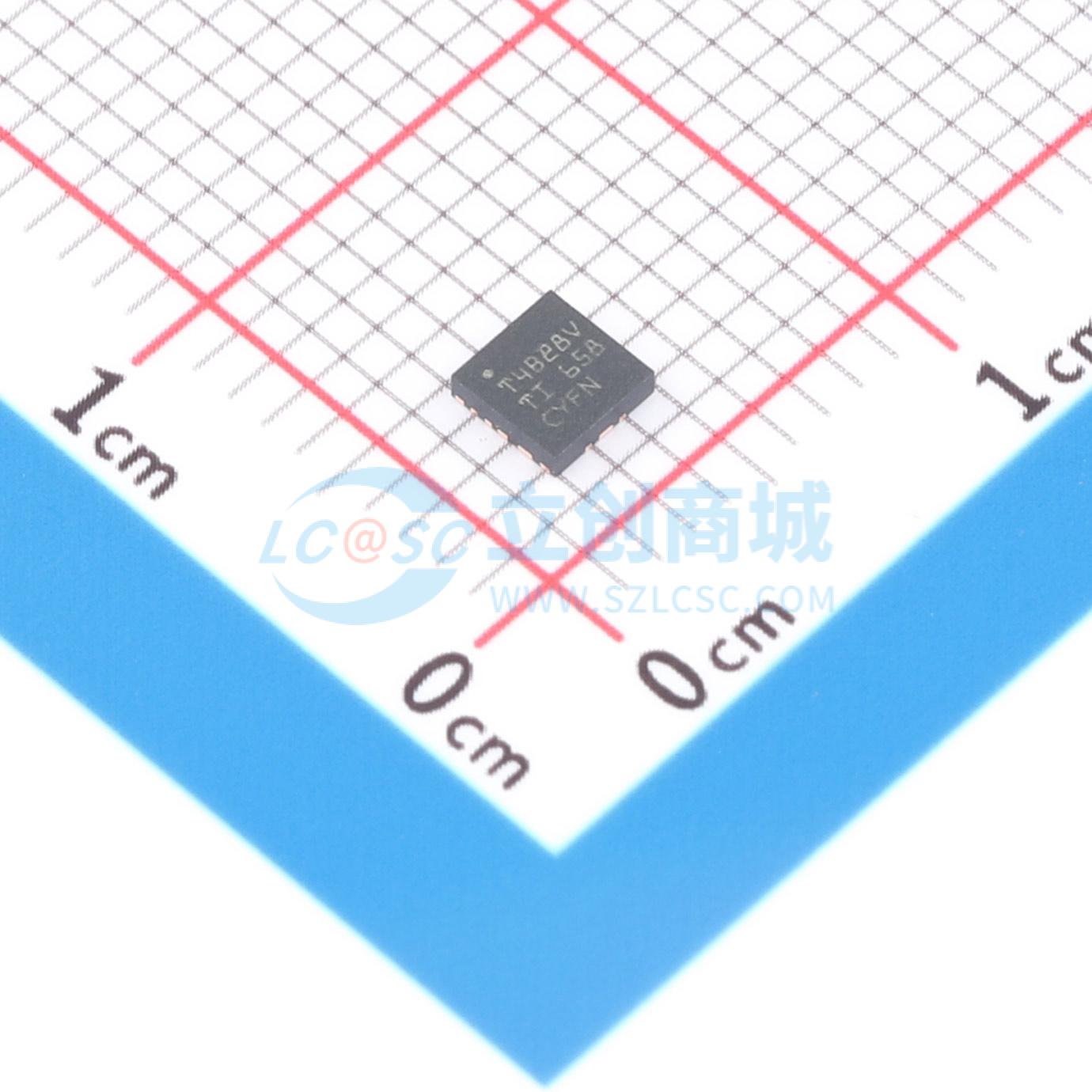

TPS544B28VANR

TPS544B28 是一款小型、高效率的同步降压转换器，采用自适应导通时间 D-CAP4 控制模式。该控制方式在整个输出电压范围内提供低最小导通时间和快速负载瞬态响应，无需外部补偿网络。TPS544B28 具有差分远端采样、高性能集成 MOSFET，≥10A 时电流遥测精度为±7.5%，在 TJ = 0℃ 至 +85℃、VOSL = 1 或 0.5 时，支持内部反馈下±0.5% 的输出电压精度。该器件具有精确的负载和线性调整率，支持 Eco-mode 或强制连续导通模式（FCCM）工作。支持 1MHz 时钟的 PMBus® 接口为器件配置以及输出电压、输出电流和芯片温度遥测提供了便捷、标准化的数字接口。引脚绑定选项可用于配置过流限制、故障响应、内部或外部反馈、输出电压选择和开关频率。还提供内部 NVM 用于存储多种 PMBus 参数。TPS544B28 是无铅器件，符合 RoHS 要求，无豁免。

• 无需外部偏置时，输入电压范围为 4V 至 16V
• 带外部偏置时，输入电压范围为 2.7V 至 16V
• 支持 3.1V 至 4.5V 外部 VCC 偏置
• 8.5mΩ 和 3.0mΩ MOSFET（Vvcc = 3.3V）
• 20A 连续输出电流
• 符合 PMBus® 1.4 规范
• 针对效率和热性能优化的 19 引脚 WQFN-HR 封装
• 结温范围 -40℃ 至 +150℃ 时，内部反馈下输出电压精度为 1%
• 输出电压范围为 0.4V 至 5.5V
• 差分远端采样
• D-CAP4 控制具有超快负载阶跃响应，支持全陶瓷输出电容
• 用户可编程 NVM
• 可选择自动跳过 Eco-mode，提高轻载效率
• 可编程谷值电流限制
• 可选择 500kHz、600kHz、800kHz、1.0MHz、1.2MHz、1.4MHz 开关频率
• 可编程软启动时间
• 预偏置启动能力
• 开漏电源正常输出
• 过压和欠压故障保护
• 提供两种 19 引脚 QFN 封装:3mm × 3mm（0.4mm 引脚间距）和 3mm × 3.5mm（0.5 引脚间距）

• 数据中心计算
• 数据中心网络
• 工业自动化
• 基带单元（BBU）
