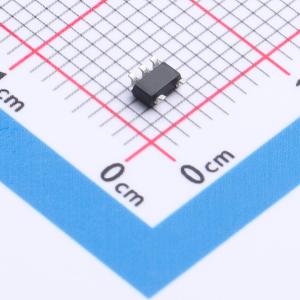

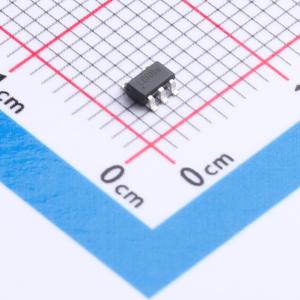

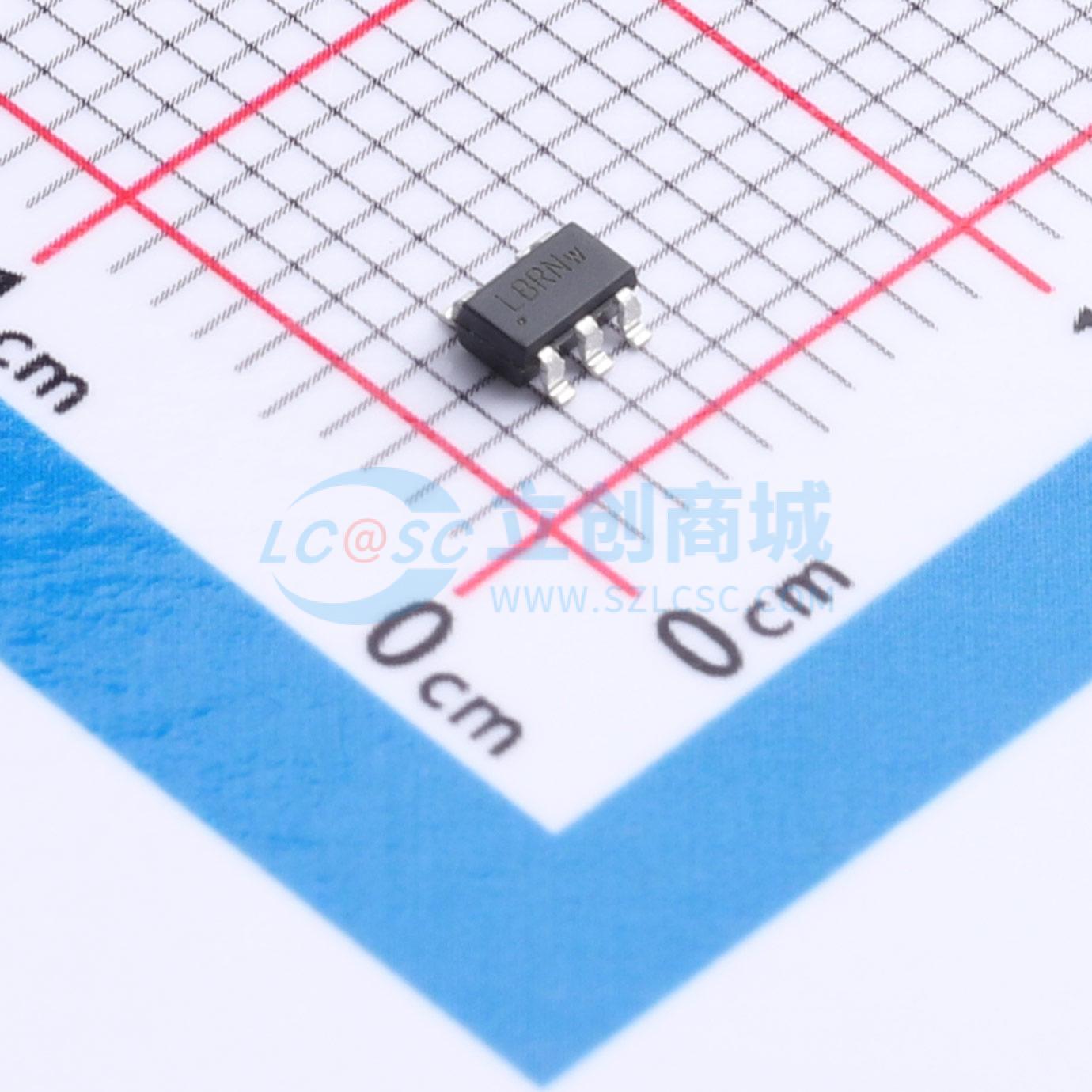

TPL803250-S5TR-S

5V 300mA 20V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPL803250-S5TR-S
商品编号: C5197691
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

	属性	参数值
	压差	550mV@(300mA)
	静态电流(Iq)	98uA
	噪声	5.68uVrms
	功能特性	使能控制；输入欠压保护；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定

商品概述

TPL8032系列产品是300毫安高电源抑制比、超低噪声、低压差线性稳压器，具有20伏宽输入电压范围。该系列产品支持通过外部电阻分压器在1.22伏至18伏范围内调节输出电压，也提供1.5伏至5伏的固定输出电压。该系列产品在使用2.2微法至100微法陶瓷输出电容时保持稳定。TPL8032系列具有高电源抑制比，在1千赫兹时为79分贝，并具有5.68微伏均方根的超低噪声。这些特性使得TPL8032系列适用于对噪声敏感的应用，例如高性能模拟器件或高清成像设备，以抑制前级电源产生的大纹波和噪声。此外，输出短路保护和热保护特性提高了系统在多种工作条件下的可靠性。TPL8032系列提供SOT23-5封装，保证结温范围为-40℃至+125℃。

商品特性

输入电压范围：2.5 V至20 V
输出电压范围：可调：1.22 V至18 V；固定：1.5 V至5 V
在电源电压调整率、负载调整率和工作温度范围内，输出精度为±2%
最大输出电流：300 mA
低压差电压：在300 mA时最大为550 mV
高电源抑制比：在1 kHz时为79 dB；在100 kHz时为56 dB
输出电压噪声：5.68 μVRMS
优异的瞬态响应
使用2.2 μF至100 μF陶瓷输出电容可保持稳定
集成保护功能：过流保护、输出短路保护、过温保护
结温范围：-40℃至+125℃
封装选项：SOT23-5

应用领域

低噪声电源
高清成像系统
红外图像设备
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	20V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	79dB@(1kHz)
