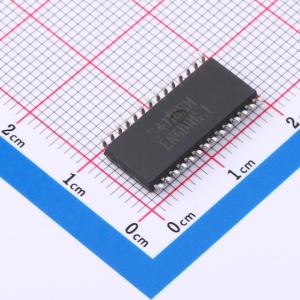

MC34118D

作为一款语音切换免提电话集成电路，MC34118包含必要的放大器、衰减器、电平检测器和控制算法。 为构成MC34118的内部电路，设有一个增益可调且具备静音控制功能的内部麦克风放大器、内部发射和接收衰减器（以互补方式工作）、两个衰减器输入和输出端的电平检测器，以及发射和接收通道的背景噪声监测器。 通过拨号音检测器，可防止拨号音被接收背景噪声监测电路衰减。还有两个线路驱动放大器，可与外部耦合变压器配合形成混合网络。高通滤波器可用于其他滤波功能，尤其可滤除接收通道中的60Hz噪声。 MC34118典型工作电流为5mA，可由电源供电，也可由电话线供电。

• 衰减器增益范围：52dB（发射和接收之间）
• 适用于线路供电应用：3~6.5V低压工作
• 为提高灵敏度：四点信号检测
• 发射和接收路径：背景噪声监测器
• 外部电阻设置麦克风放大器增益
• 包含静音功能
• 芯片禁用：激活或待机操作
• 存在拨号音时：拨号音检测器抑制接收空闲模式
