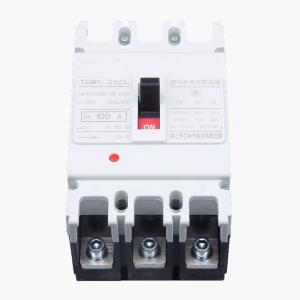

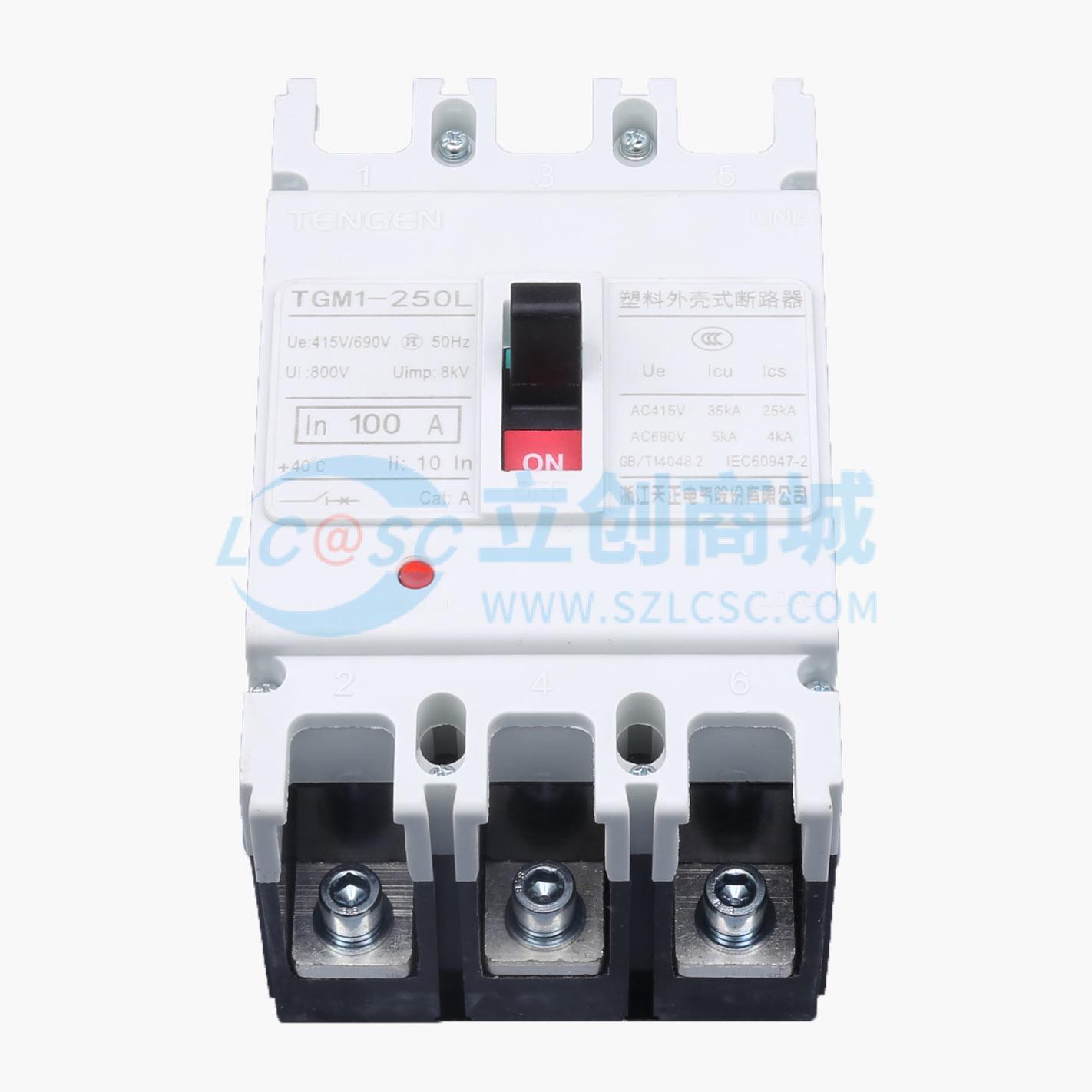

TENGEN(天正电气）TGM1系列塑料外壳式断路器 TGM1-250L/3300 100A

工业品

价格：￥206.26价格含税（税率13%）

品牌名称: TENGEN(天正电气)
商品型号: TGM1-250L/3300 100A
商品编号: C5197622
商品毛重: 1700克(g)

广东仓0

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 品牌与型号：采用TENGEN(天正电气)品牌，型号为TGM1-250L/3300 100A，属于TGM1系列塑料外壳式断路器。

2 分断与保护性能：分断能力级别为L型（标准型），额定极限短路分断能力（Icu）在AC400/415V下可达35kA，额定运行短路分断能力（Ics）在AC400/415V下可达25kA；具备过载、短路复式脱扣保护功能（脱扣方式为3，即复式脱扣器），可有效保护线路及设备；额定工作电流100A，额定工作电压660/690V（AC），额定绝缘电压800V，额定冲击耐受电压8kV。

3 结构与安装：支持垂直或水平安装，安装方式可选固定式（板前/板后）、插入式（板前需注明、板后默认为插入式）；飞弧距离≤50mm，可有效减少电弧影响范围。

4 附件扩展性：配备丰富可选附件，包括插入式结构、欠电压脱扣器、分励脱扣器、报警触头、旋转手柄操作机构、辅助触头、电动操作机构、板前接线过渡板、隔弧板等，可根据实际需求灵活配置，满足不同控制与监测要求。

5 寿命与认证：机械寿命达20000次，电气寿命达3000次；具备隔离功能；通过CCC、CE、CB认证，质量可靠。

6 体积与性能：产品体积小巧，抗振动性能良好，适用于多种安装环境。

使用场景 APPLICATIONS

1 配电系统保护：适用于交流50Hz、额定工作电压690V及以下的低压配电系统，作为主开关或分支开关，实现线路的不频繁转换，保护配电线路、电源设备免受过载、短路故障的损害，如工业厂房、商业建筑、数据中心的低压配电柜、配电箱中。

2 电动机控制：可用于电动机的不频繁启动控制回路，为风机、泵类、机床、工业生产线等电动机负载提供过载、短路保护，确保电动机稳定运行，避免故障扩大。

3 商业与工业场所：广泛应用于商场、写字楼、工厂车间、变电站等场所的配电回路，对照明、动力等负载的配电线路进行保护与控制，提升用电安全性与可靠性。

注意事项 PRECAUTIONS

1 环境条件要求：安装场所的周围空气温度应在-5℃~+40℃范围内，且24小时平均温度不超过+35℃；海拔高度不超过2000m；大气相对湿度在+40℃时不超过50%，最湿月的月平均最大相对湿度为90%（同时该月平均最低温度为+25℃，需考虑产品表面凝露）；污染等级为3级，安装类别为Ⅲ，需确保安装环境符合上述要求，否则可能影响产品性能。

2 温度与海拔修正：当工作环境温度高于40℃或低于-5℃时，产品的脱扣特性和温升会受影响，需与厂商协商进行设计和使用；若环境温度超过40℃，需参考环境温度修正系数（如TGM1-250在45℃时额定电流修正为0.98In，50℃为0.94In，55℃为0.9In，60℃为0.86In）；海拔超过2000m时，空气冷却作用和额定冲击耐受电压会下降，需与厂商协商设计或使用，参考海拔修正系数（如海拔3000m时工作电流修正为0.94In，绝缘电压修正为0.8Ue等）。

3 附件安装影响：安装分励、辅助、报警类附件中的任意一种时，安装侧宽度需增加18mm；安装欠压脱扣器附件时，安装侧宽度需增加21mm，安装前需预留足够空间。

4 安装与接线：严格按照产品外形及安装尺寸（如板前接线时，外形尺寸W为107mm、L为165mm等，安装尺寸需匹配安装孔位、间距）进行安装，确保安装牢固；接线方式默认板前接线（标配），若需板后或插入式安装需选装对应附件；安装时需注意相间隔板为标配，需正确安装以保证电气间隙，避免短路风险；接线时需确认电压、电流参数与产品额定值匹配，避免过载。
