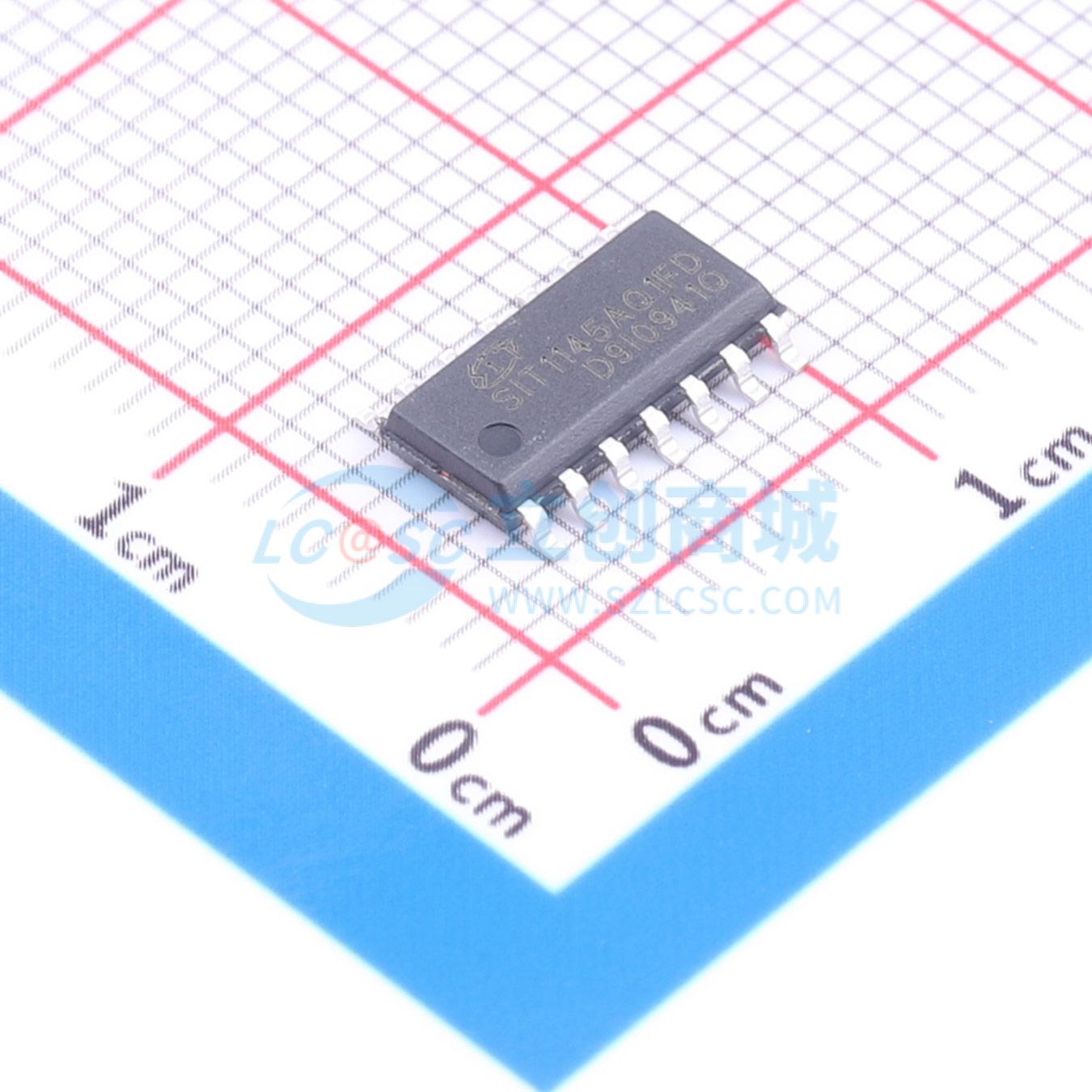

SIT1145AQT/1/FD

SIT1145AQ是一款应用于CAN协议控制器和物理总线之间的接口芯片，支持5Mbps灵活数据速率，具备在总线与CAN协议控制器之间进行差分信号传输的能力。该器件在待机和休眠模式下功耗极低，并通过选择性唤醒功能支持符合ISO 11898-2:2024标准的CAN部分网络。SIT1145AQ/FD版本嵌入了“FD-passive”功能，可在休眠或待机模式下忽略CAN FD帧，适用于同时支持CAN FD和标准CAN 2.0通信的网络。其总线端口具有高耐压能力，适用于12V或24V应用系统。该芯片采用高级电源管理，可调节整个节点的电源，支持本地和远程唤醒功能。I/O电平可自动调整以连接3.3V ~ 5V的微控制器，并配备SPI接口用于收发器控制和状态信息检索。当电源关闭时，总线处于高阻态。

• 符合ISO 11898-2:2024和SAE J2284-1至SAE J2284-5标准
• 通过AEC-Q100认证
• 具备低功耗休眠模式与待机模式
• 支持标准CAN唤醒帧远程唤醒，兼容ISO 11898-2:2024标准的选择性唤醒帧远程唤醒
• 具备唤醒源诊断识别功能
• 总线端口支持±58V耐压（SIT1145AQ）或±70V耐压（SIT1145AQ/1）
• 接收器共模输入电压范围为±12V（SIT1145AQ）或±30V（SIT1145AQ/1）
• I/O口支持3.3V或5V MCU
• 驱动器（TXD）具备显性超时功能
• VBAT、VCC和VIO电源引脚具备欠压保护
• 支持高速CAN，数据速率高达5Mbps灵活数据速率
• 配备外部电源禁能引脚INH
• 工作结温范围为-40℃至150℃，内置过温保护
• TXD至RXD典型环路延时约为100ns
• 高抗电磁干扰能力
• 未上电节点不干扰总线
• 具备总线自主偏置功能
• 提供SOP14以及DFN 4.5×3.0-14封装
